21個三菱PLC編程實例，果斷收藏！三菱PLC梯形圖入門

作者：佚名    文章來源：網絡    點擊數：    更新時間：2023/12/30

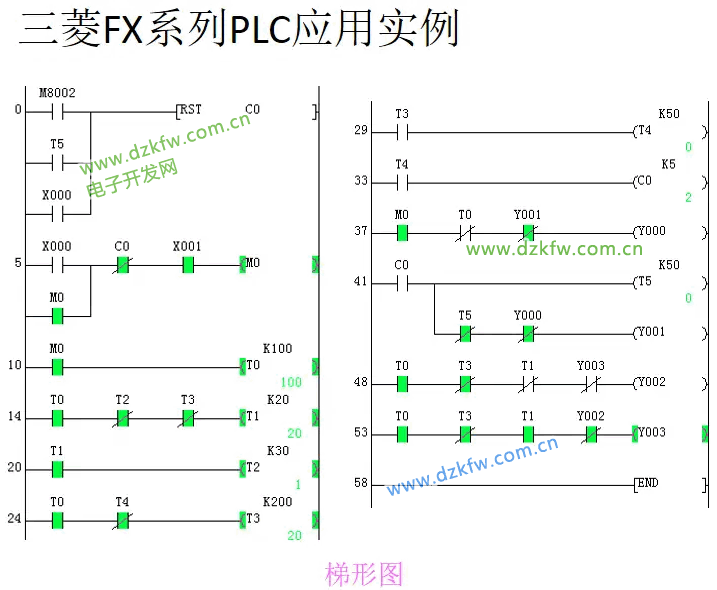

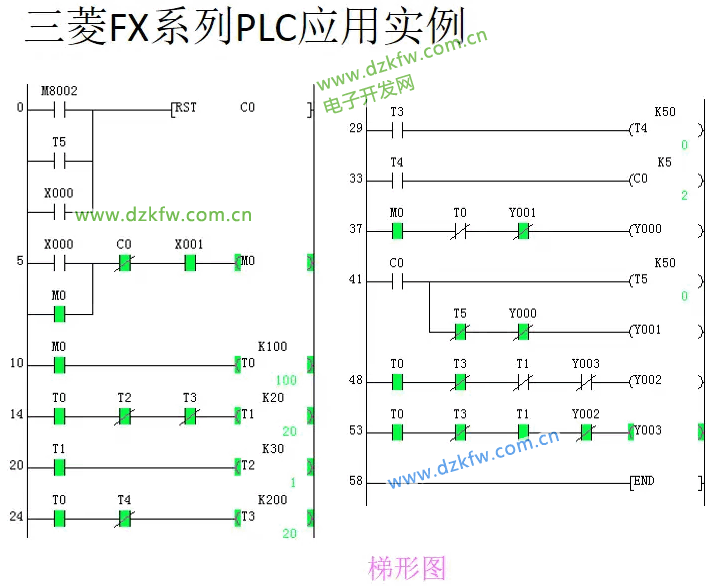

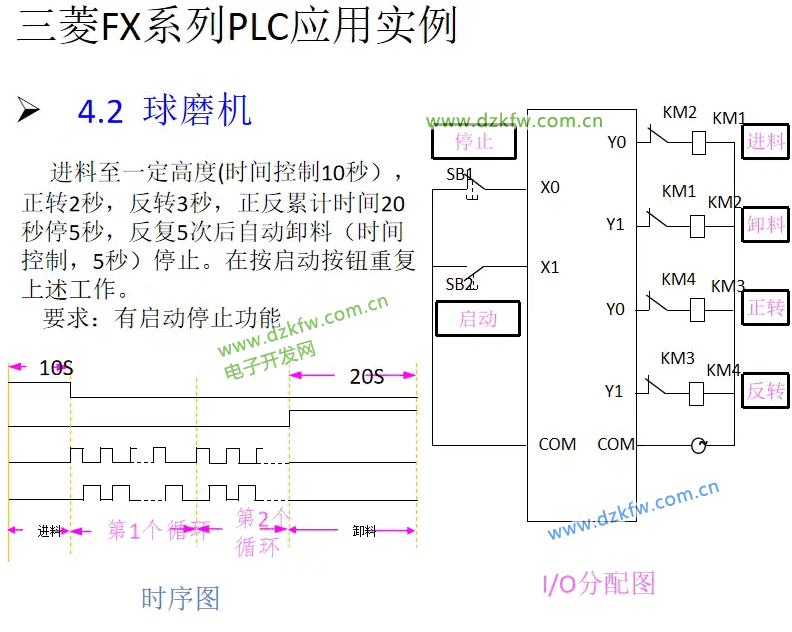

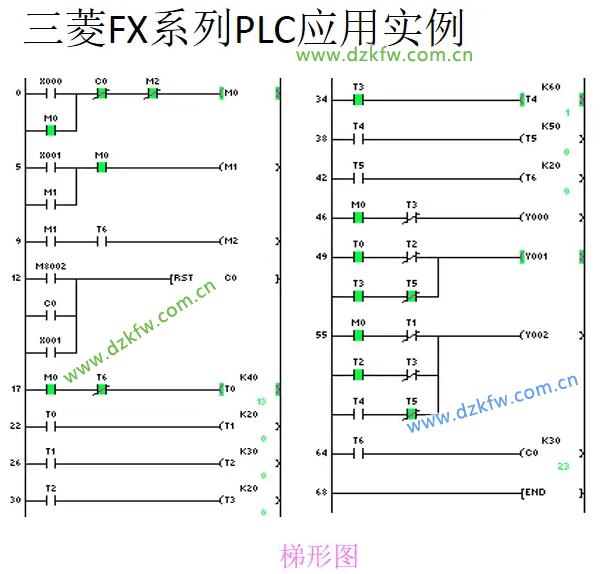

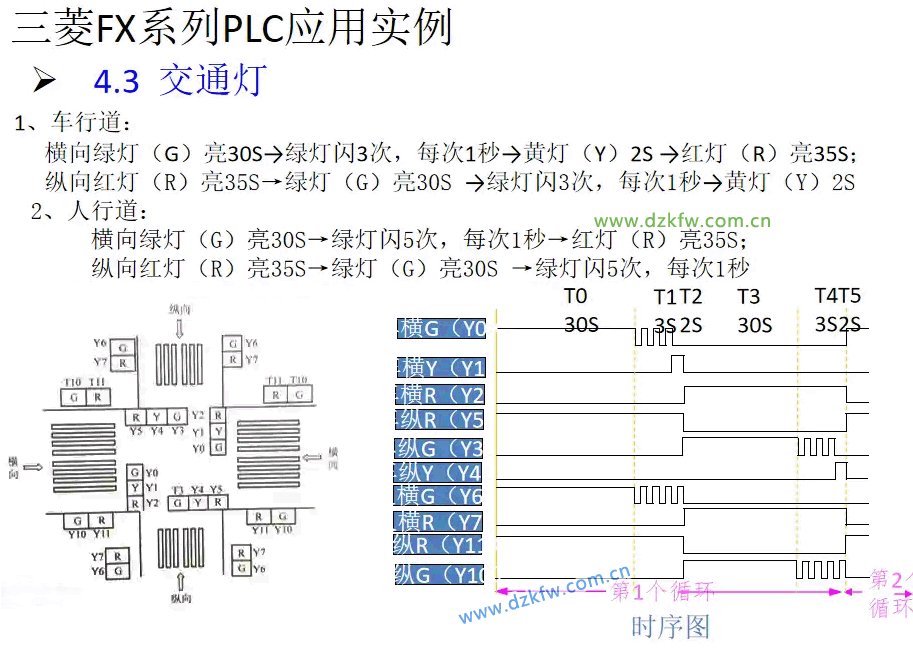

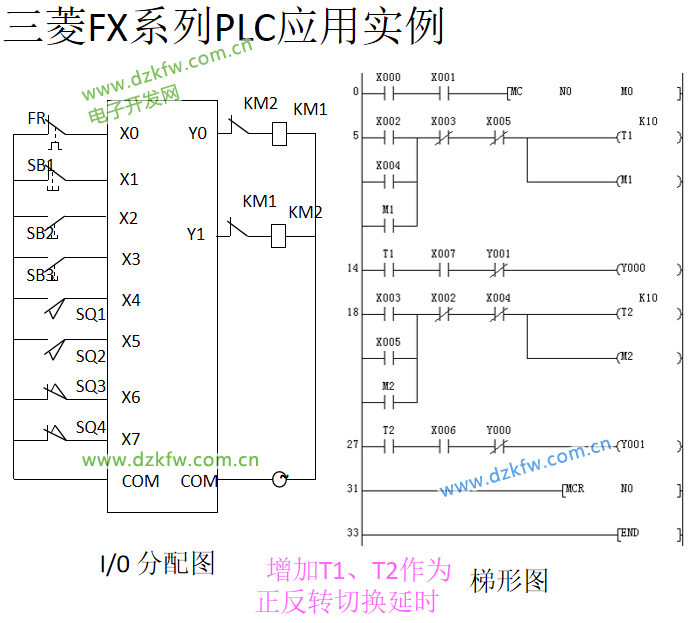

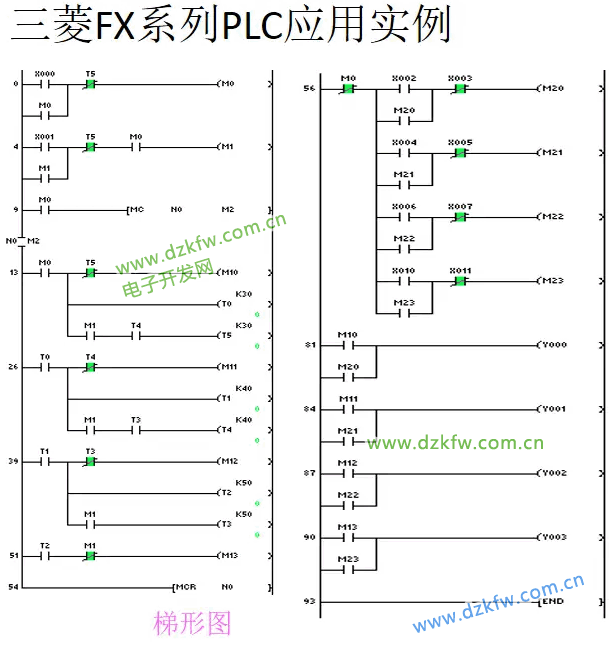

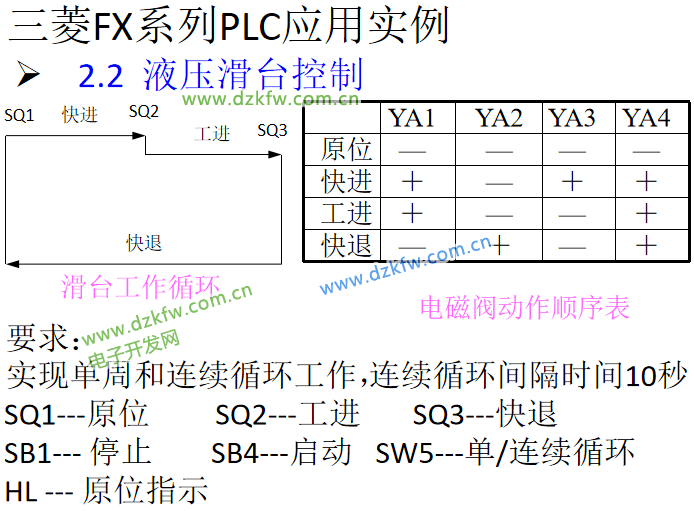

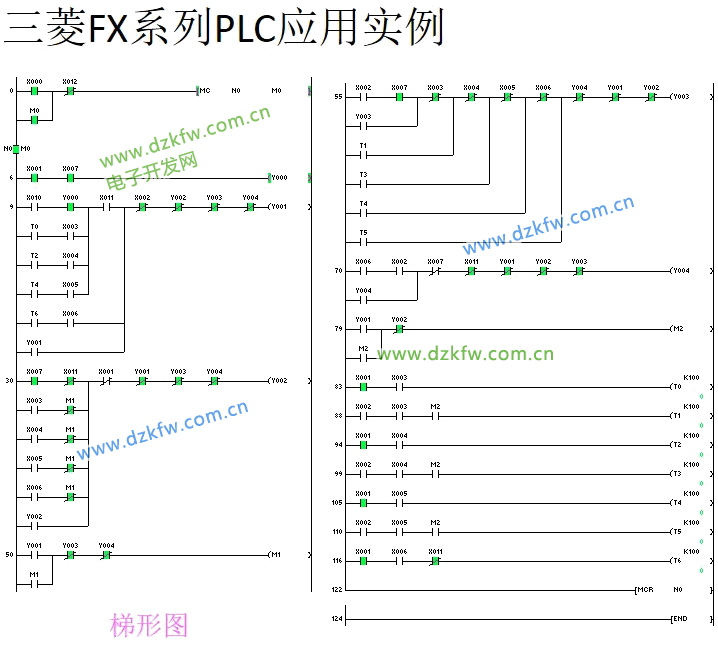

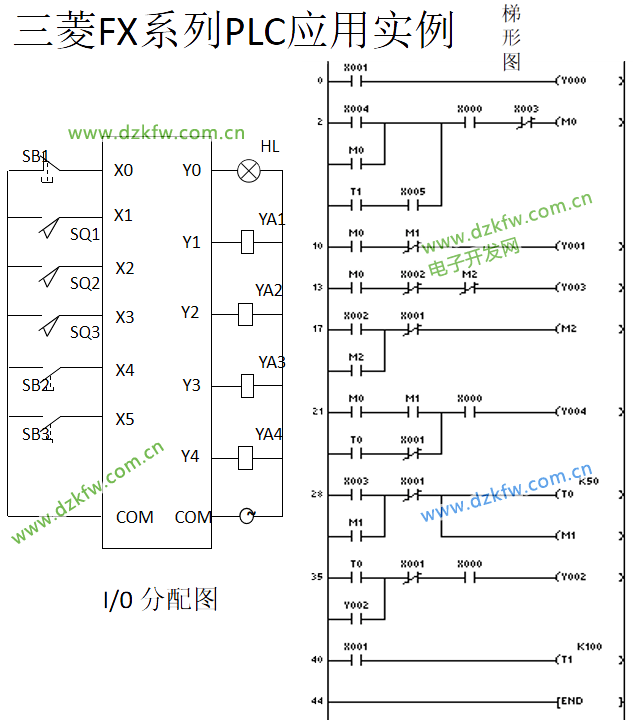

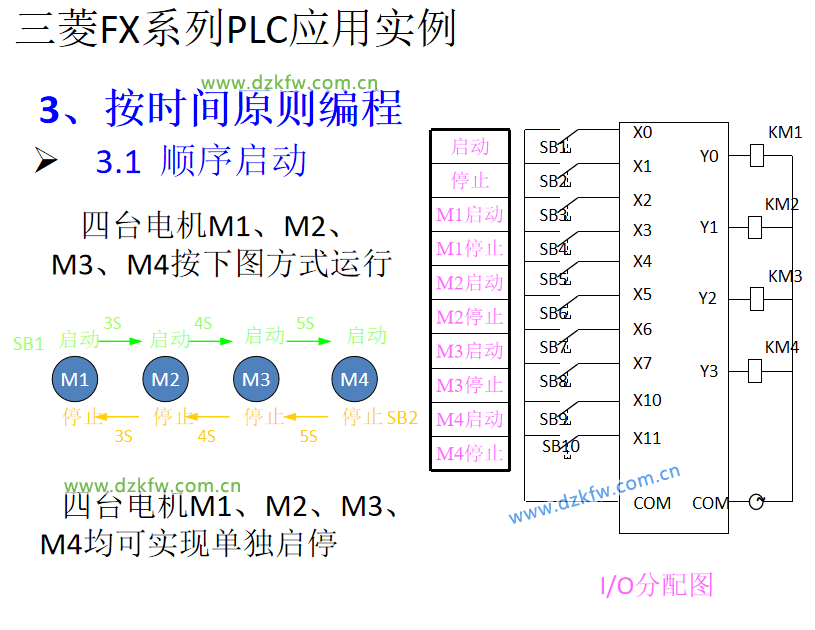

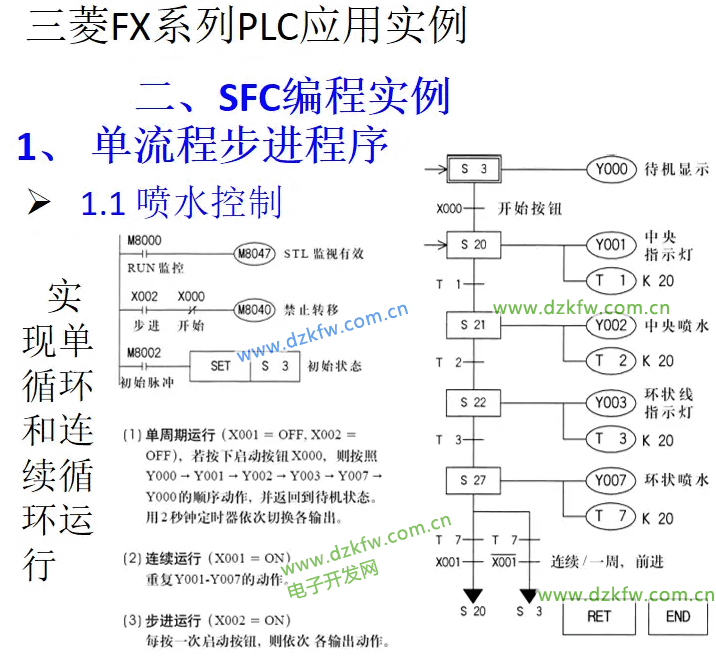

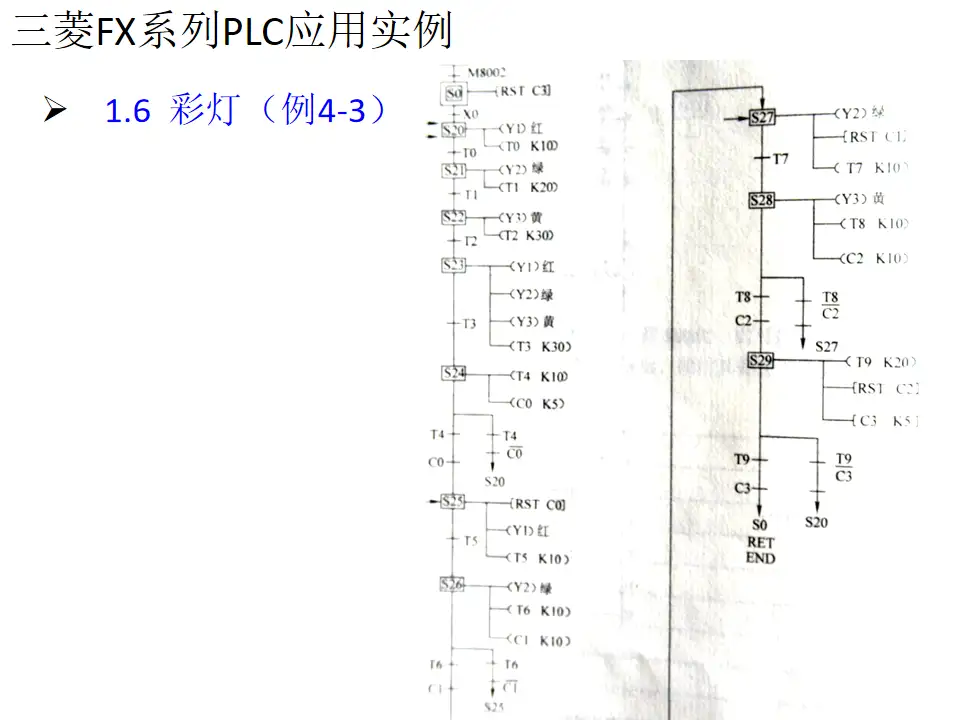

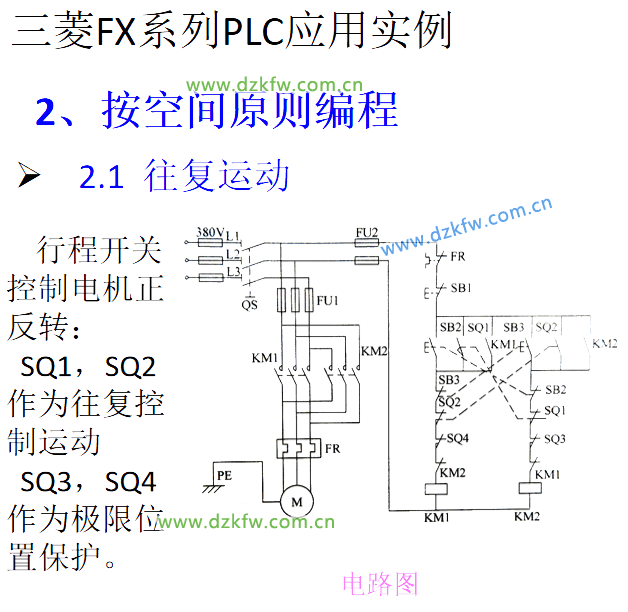

三菱FX系列PLC應用實例

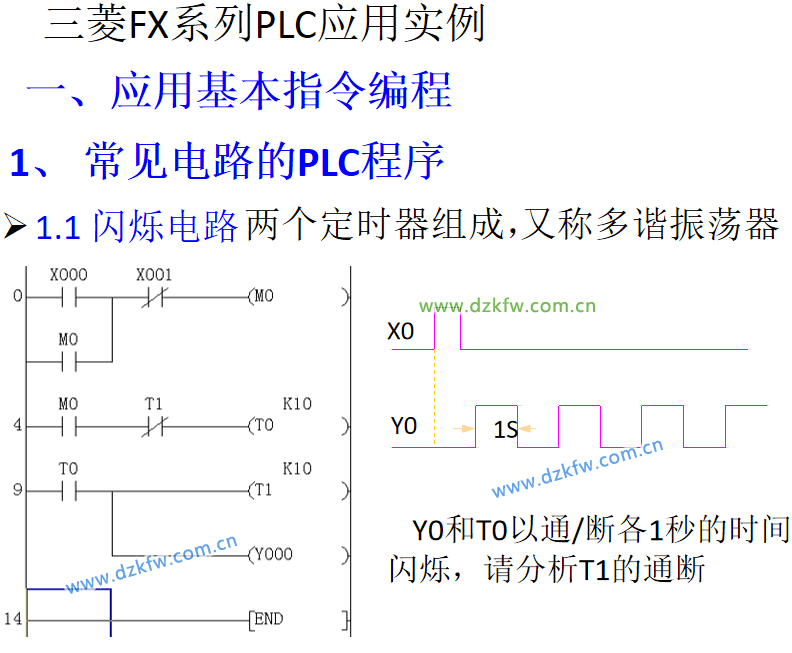

常見電路的PLC程序，兩個定時器組成的，又稱多諧振蕩電路

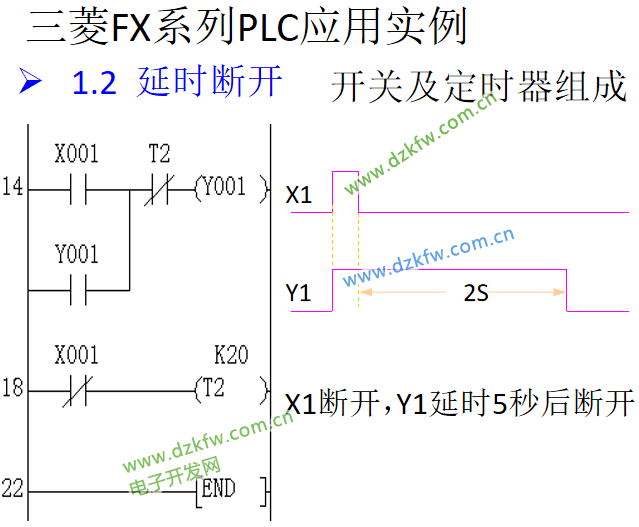

延時斷開，由定時器和開關組成的延時斷開電路，三菱PLC延時斷開梯形圖程序如下

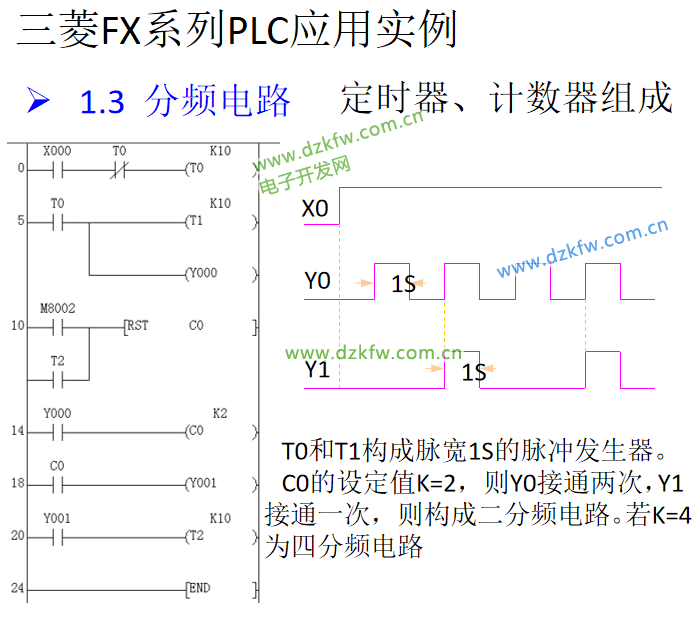

定時器和計數器組成的分頻電路，三菱PLC分頻電路梯形圖程序如下：

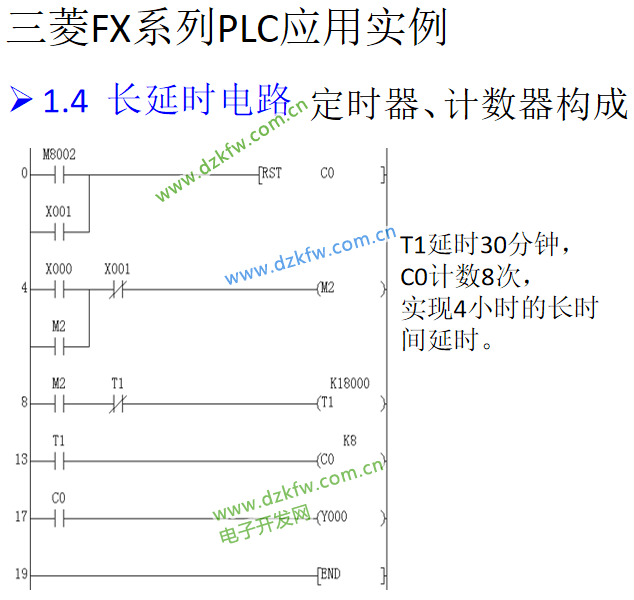

三菱PLC定時器、計數器構成的長延時電路梯形圖程序如下：

三菱PLC定時器、計數器構成的長延時電路梯形圖程序




















































Tags：三菱PLC,梯形圖入門
責任編輯：admin
