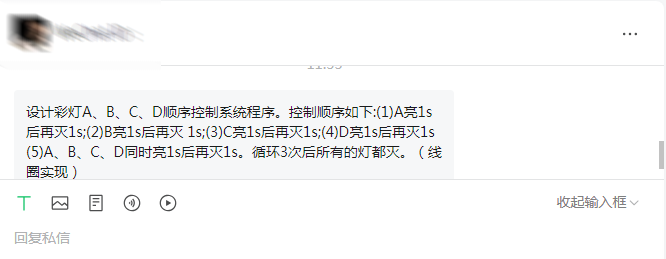

最近收到熱心網友微信公眾號的后臺私信，問了一個問題如下：

設計彩燈A、B、C、D順序控制系統程序。控制順序如下:(1)A亮1s后再滅1s;(2)B亮1s后再滅 1s;(3)C亮1s后再滅1s;(4)D亮1s后再滅1s(5)A、B、C、D同時亮1s后再滅1s。循環3次后所有的燈都滅。（線圈實現）

以下是示例參考解答：

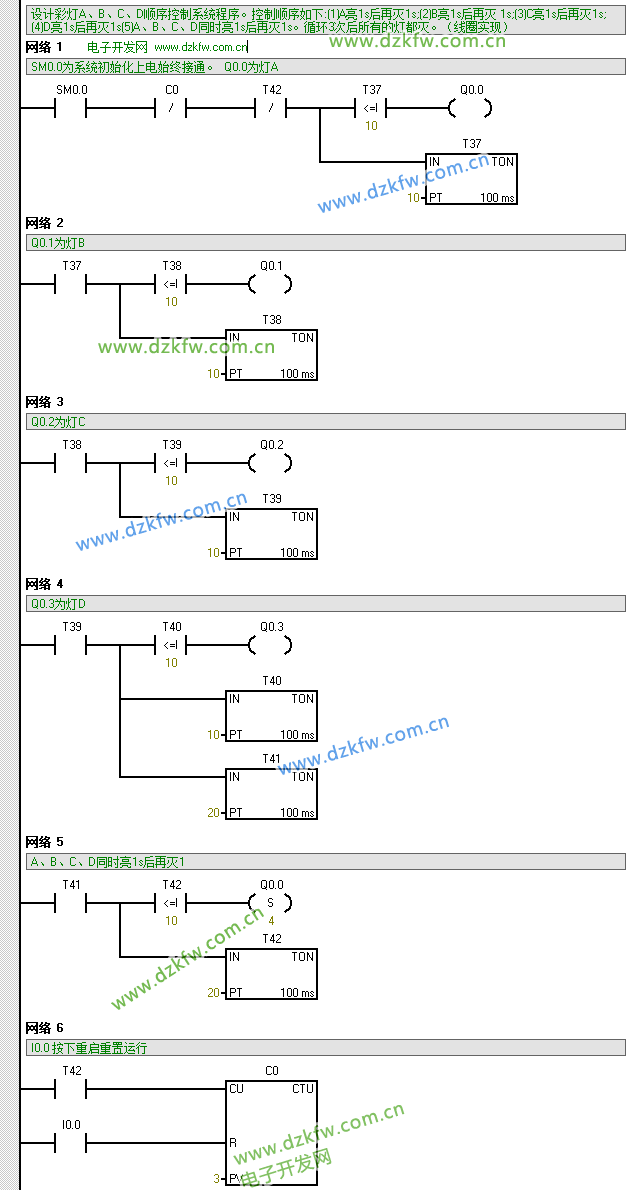

梯形圖程序如下，使用計時器T和計數器C

STL語句如下:

Network 1 // 電子開發網  www.tuo13886.net.cn
// SM0.0為系統初始化上電始終接通。  Q0.0為燈A
LD     SM0.0
AN     C0
AN     T42
LPS
AW<=   T37, 10
=      Q0.0
LPP
TON    T37, 10
Network 2
// Q0.1為燈B
LD     T37
LPS
AW<=   T38, 10
=      Q0.1
LPP
TON    T38, 10
Network 3
// Q0.2為燈C
LD     T38
LPS
AW<=   T39, 10
=      Q0.2
LPP
TON    T39, 10
Network 4
// Q0.3為燈D
LD     T39
LPS
AW<=   T40, 10
=      Q0.3
LRD
TON    T40, 10
LPP
TON    T41, 20
Network 5
// A、B、C、D同時亮1s后再滅1
LD     T41
LPS
AW<=   T42, 10
S      Q0.0, 4
LPP
TON    T42, 20
Network 6
// I0.0 按下重啟重置運行
LD     T42
LD     I0.0
CTU    C0, 3

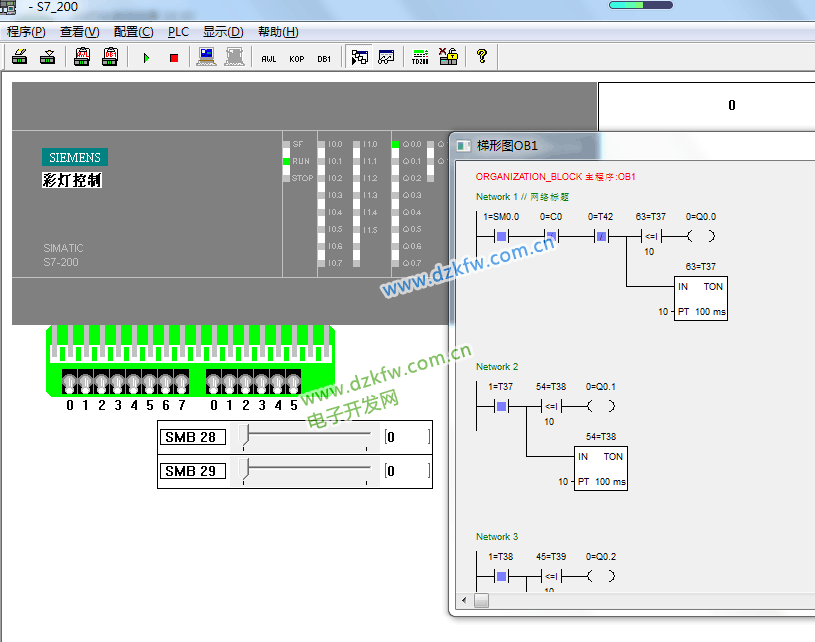

 仿真測試正常：
