西門子S7-200PLC數碼管顯示實例_西門子plc數碼管顯示

作者:佚名    文章來源:網絡    點擊數:    更新時間:2023/12/14

來自網友的問題:我是個學生,對PLC的控制方式比較感興趣,在學習西門子S7-200 PLC時,遇到了問題,請師傅們多多賜教。怎么樣用PLC控制數碼管的顯示,是不是要類似于單片機的編程用數組啊?感覺不太對呢,沒有思路。請各位師傅幫忙編個簡單的程序作為例子來學習。比如自動售貨機的那個投幣的,不投幣顯示為0,投一個顯示為1,以此類推,請各位師傅幫忙變一個程序,再次謝謝了,多謝!!!

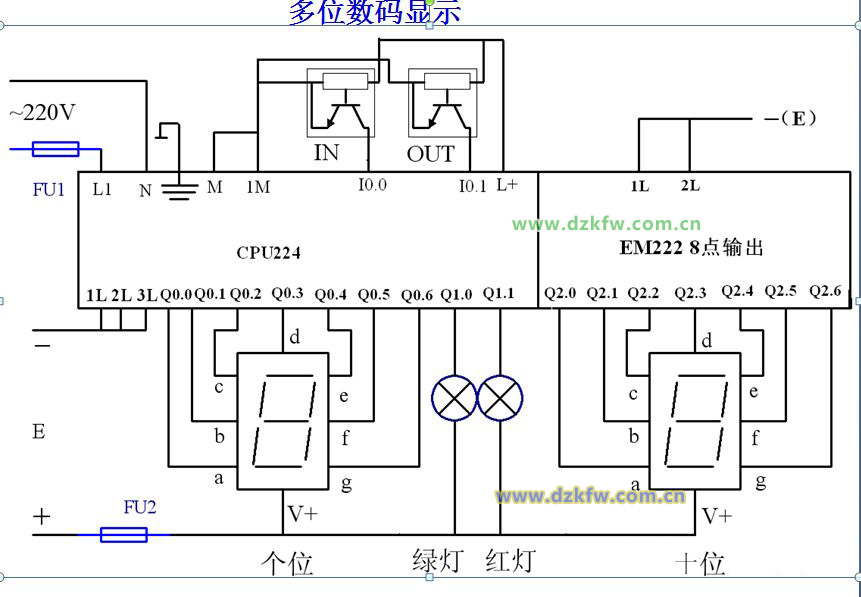

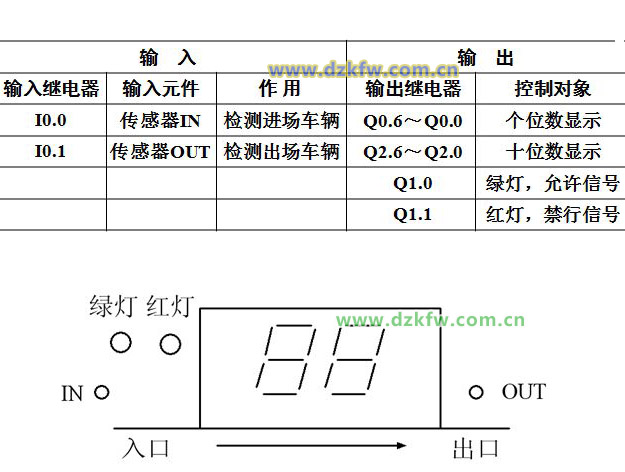

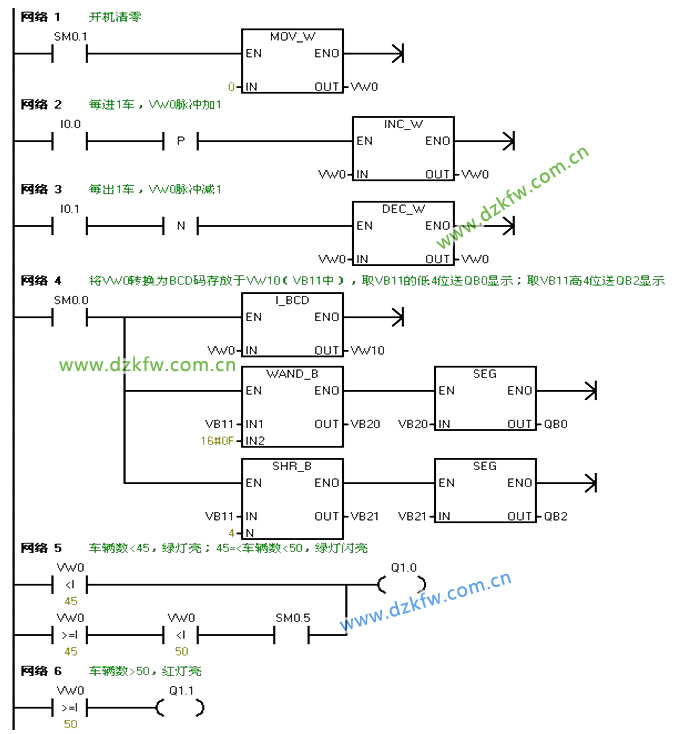

某停車場最多可停50輛車,用兩位數碼管顯示停車數量。用出入傳感器檢測進出車輛數,每進一輛車停車數量增1,每出一輛車減1。場內停車數量小于45時,入口處綠燈亮,允許入場;等于和大于45時,綠燈閃爍,提醒待進車輛司機注意將滿場;等于50時,紅燈亮,禁止車輛入場。設計控制線路和PLC程序







Tags:數碼管顯示,西門子plc,梯形圖實例
