0   引言

花式噴泉常用于休閑廣場、景區或游樂場所。采用PLC控制，通過改變噴泉噴頭的時間控制程序，就可以讓花式噴泉變換出不同的花樣，以適應不同場合的噴水要求控制。

1   花式噴泉控制要求

以三組噴頭A、B、C組成的花式噴泉為例，噴泉示意圖及控制時序圖如圖1、圖2所示，使用PLC控制，完成系統設計。

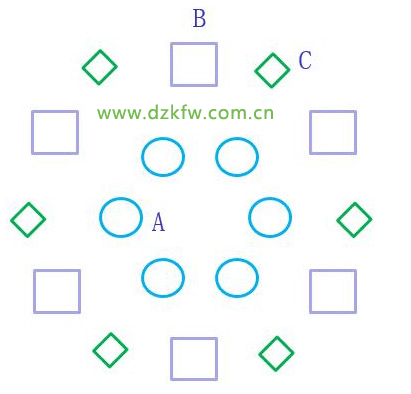

圖1 plc噴泉示意圖

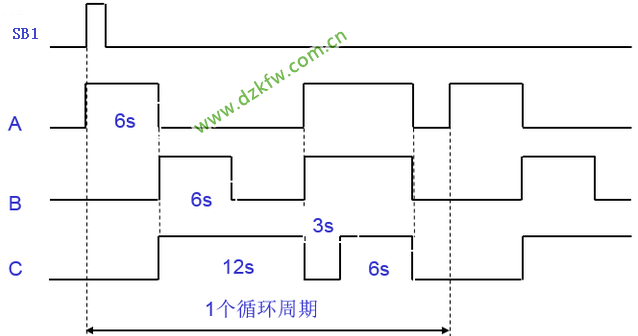

圖2 控制時序圖

控制要求如下。

1)早上8點按下啟動按鈕SB1，A、B、C三組噴頭按照圖2所示的時序圖循環工作15 h，到晚上11點時自動停止。9 h后，即第二天早上8點，花式噴泉又自動開始按照圖2所示的時序圖循環工作15 h，即再到晚上11點又自動停止工作。每天都按照上述時間不斷循環工作。

2)按下停止按鈕SB2后，噴泉停止工作，即3組噴頭停止噴水。

2   任務分析

通過控制要求，不難看出，本任務是1個長時限的帶延時的順序控制（工作時間為早8點到晚11點，共15 h；3組噴頭按一定的順序延時工作）。選用S7-200為控制器，PLC有3種（1 ms、10 ms、100 ms）定時時基，最長定時時間為3276.7 s，無法實現本任務時限要

求，因此，需要采用“計數器+定時器”的接力定時，組合實現長時間的延時控制。除此之外，3組噴頭按照一定的時序順序工作，可以選用比較指令，也可以使用幾個定時器組成順序脈沖發生器。因此，采用經驗設計法編程，本任務需要綜合運用位邏輯指令、比較指令、定時器指令及計數器指令。

另外，如果采用順序控制設計法完成本任務的編程，需要根據噴泉3組噴頭工作的時序圖，先繪制出順序功能圖，和經驗設計法用到的指令有相通的地方，再轉換為SCR程序段梯形圖。

無論采用哪種方法，都需要用到定時器和計數器的結合，完成24 h自啟動定時和15 h連續噴水控制，因此時鐘電路定時控制程序是相通的。

3   任務實施

3.1 經驗設計法

針對本任務，首先根據前面所學的典型基本控制電路，運用經驗設計法完成程序編程。大致按照以下幾步。

1)分析控制要求，選擇控制原則。根據前面的分析，長時限的延時控制要求，因此需要用到基本位邏輯指令和定時器+計數器組合來完成。

2)分析系統的控制信號和被控信號，確定輸入輸出設備。本任務中，啟動按鈕控制整個系統的開始，停止按鈕用來控制噴泉停止工作，3組噴頭作為被控制信號，按照時序圖噴水實現花式噴泉。因此，系統有2個控制信號，3個被控信號。

3)選配PLC，進行I/O地址分配。

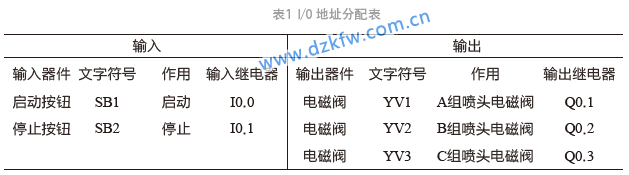

本任務中，控制信號和被控信號分別有2、3個，最小型的CPU222就可以滿足需求，同時對I/O地址進行分配，如表1所示。



4)畫出PLC外部接線圖

因為花式噴泉PLC控制接線圖和梯形圖需要結合才能完成一個系統的設計，外部接線圖的輔助觸頭開關（常開、常閉）需要和梯形圖中一一對應。

安裝接線時，為了最大程序保護電路，控制噴頭噴水的電磁閥YV1、YV2、YV3暫時先不要接到CPU222的輸出端，等待梯形圖調試通過后再接線，如圖3所示。

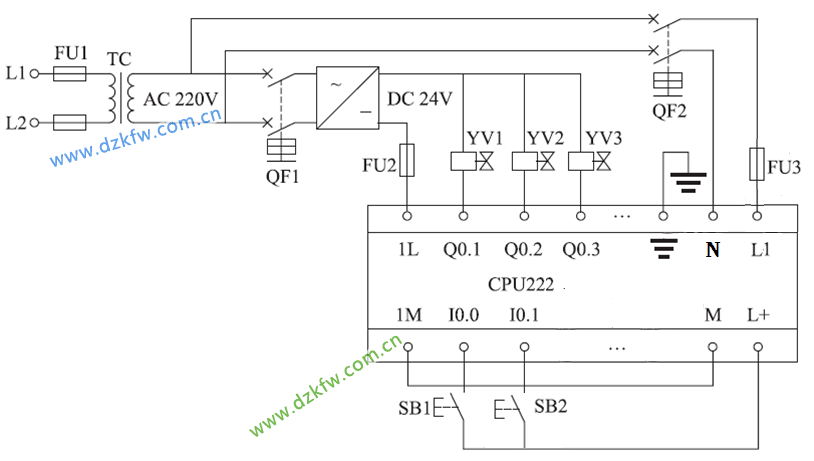

圖3 花式噴泉PLC控制線路圖

5)設計梯形圖程序

梯形圖程序的設計，需要設計執行元件的控制程序，用最簡單的起保停電路完成程序設計，最后檢查控制功能是否實現，完善程序。

首先編輯符號表，如圖4所示。

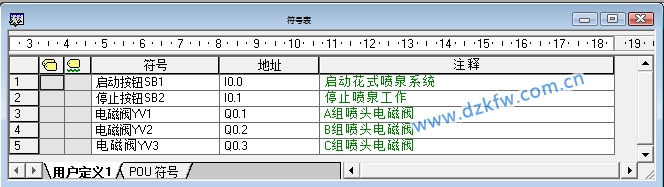

圖4 花式噴泉PLC控制符號表

通過前面分析任務控制要求可知，該系統的程序控制是一個長時限的帶延時的順序控制（三組噴頭按時序圖順序工作），因此在編程設計的時候，需要先設計出來24 h自啟動和15 h工作時長的時鐘電路，再設計花式噴泉中A、B、C三組噴頭的順序控制，最后增加自啟動和停止控制程序，程序圖如圖5所示。

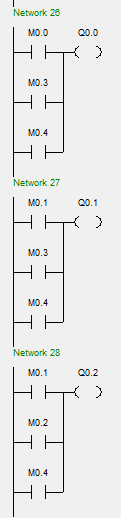

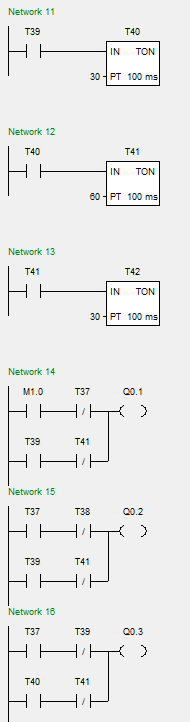

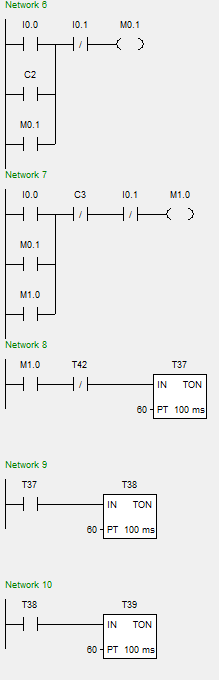

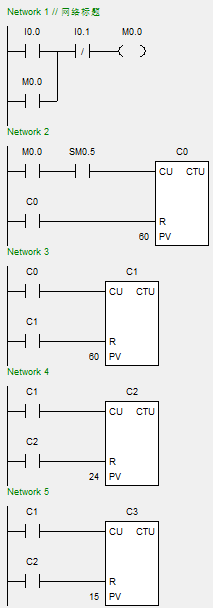

圖5 花式噴泉PLC控制程序梯形圖

這種普通方法選用6個定時器組成順序脈沖發生器。根據時序圖可以看出，3組噴頭的循環周期為30 s，其中最后3 s，3組噴頭都沒有工作，也就是說工作的有效時間是27 s。因此，這個任務也可以采用比較指令完成噴泉的控制，每個數據和27 s做比較。

西門子PLC的比較指令主要用于2個操作數按一定條件的比較，即2個相同數據類型的有符號數或無符號數的比較判斷操作。

比較指令的操作數可以是整數，也可以是實數(浮點數)。在梯形圖中用帶參數和運算符的常開（動合）觸點表示比較指令，比較條件滿足（比較結果為真）時，觸點閉合，否則斷開。

梯形圖程序中，比較觸點可以直接裝入，也可以串、并聯使用。在這個任務中，選用時基為100 ms的T37定時器，預置值PT=270。采用比較指令設計的梯形圖如圖6所示。

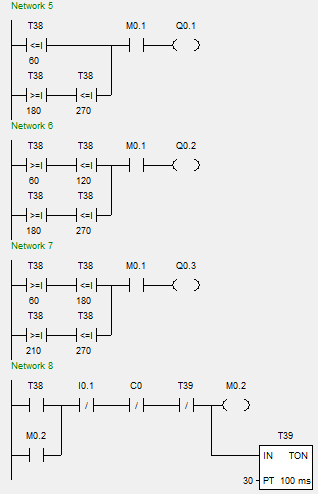

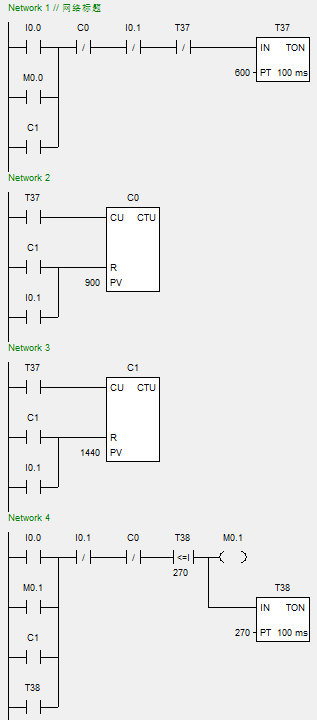

圖6 采用比較指令設計花式噴泉PLC控制程序梯形圖

這兩種方法總體思路類似，主要是依靠學生的經驗進行設計，沒有嚴格意義上的規律可言，需要多次反復修改和完善才能符合設計要求，編程結果也因人而異。單從網絡個數來說，比較指令優勢明顯，網絡數量較少，便于理解。

3.2 順序控制設計法

所謂順序控制，就是按照控制要求，在每個輸入信號的作用下， 根據系統內部的狀態和時間順序，控制每個任務過程中各個執行機構自動有序的進行工作，這種系統就叫順序控制系統，也稱步進控制系統。在本任務中，3組噴頭的噴水狀態可以分解成幾個獨立的控制動作，這些動作需要按照時序圖的順序來保證花式噴泉的正常噴水，因此我們可以用順序控制設計法來完成此任務的PLC程序設計。

首先需要根據順序控制要求，劃分出工作步，再以每步為核心，從起始步開始一步一步，確定出來每步向下一步轉換的條件，即跳轉條件，繪制出完整的順序功能圖，最后轉化為梯形圖，完成程序設計。

繪制的順序功能圖如圖7所示，起始狀態是S0.0，按下啟動按鈕或者24 h定時自啟動作為起始步到工作步的轉換條件，3組噴頭的不同工作狀態分別對應不同的工作步，工作步S0.6到下一步的轉換條件是計數器C1（15h），C1計數器到時間，返回S0.0，否則，返回S0.1，開始下一個循環噴水。由于在任何時刻按下停止按鈕I0.1，都要回到起始步，所以每一步都有到S0.0的跳變。

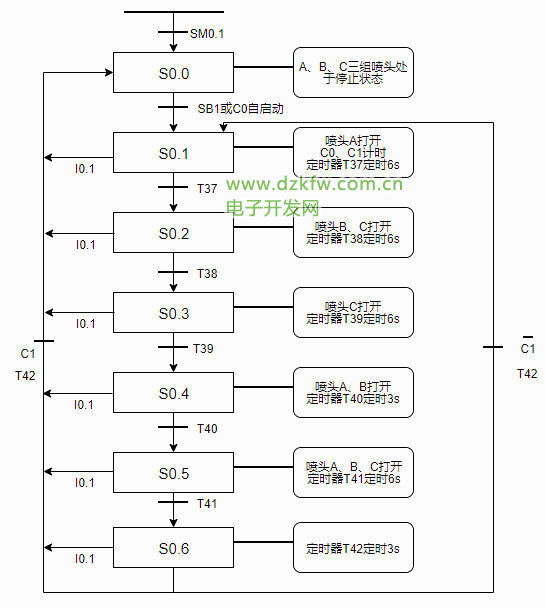

圖7 花式噴泉PLC控制的順序功能圖

采用SCR指令的編程方法，將圖7所示的順序功能圖轉換為圖8所示的PLC控制梯形圖，以便于程序展開調試。

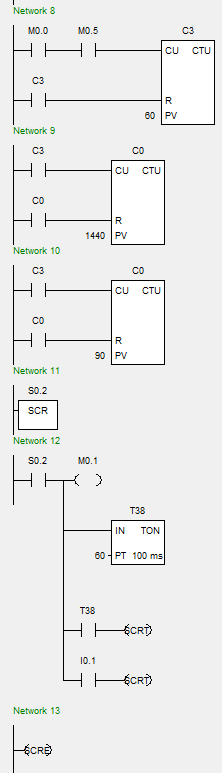

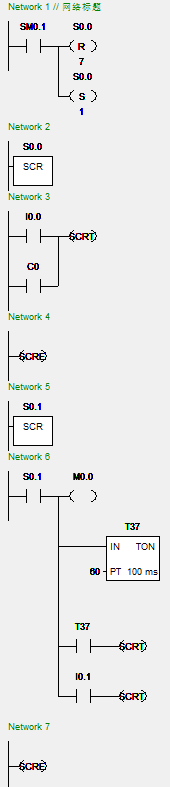

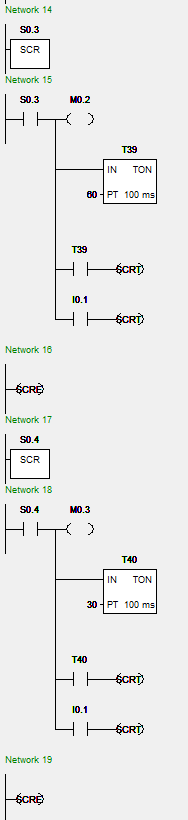

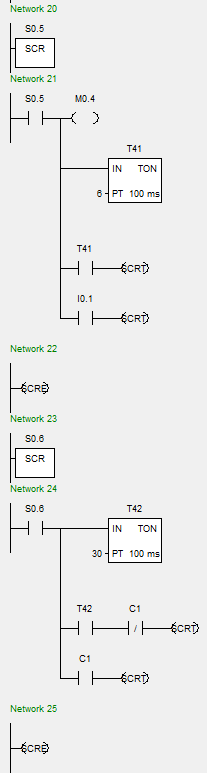

圖8 花式噴泉順序控制PLC程序

4   結論

本文通過花式噴泉PLC控制要求，采用兩種不同方法設計，其中經驗設計法中又運用了不同指令來分別完成，為PLC初學者編程思路提供參考。

通過這幾種思路運用不難發現，編程均用到了定時器+計數器的結合，這是經驗設計法和順序控制法的相通之處；3種不同指令中，經驗設計法中比較指令程序設計相對來說，網絡最少，但是需要編程者有一定的編程基礎；經驗設計法中位邏輯指令編寫起來沒有規律可言，編程結果也不唯一；順序控制法核心是繪制順序功能圖，只要順序功能圖繪制正確，梯形圖的轉換是固定的，對于沒有編程基礎和編程經驗的人員，不失為一種較好的選擇。
