一、材料準備和電路接線圖

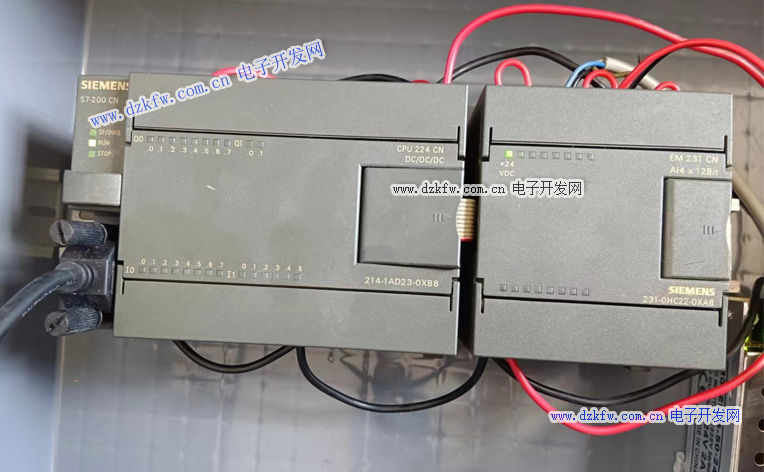

西門子plc S7-200與EM231實物圖與接線圖如下：

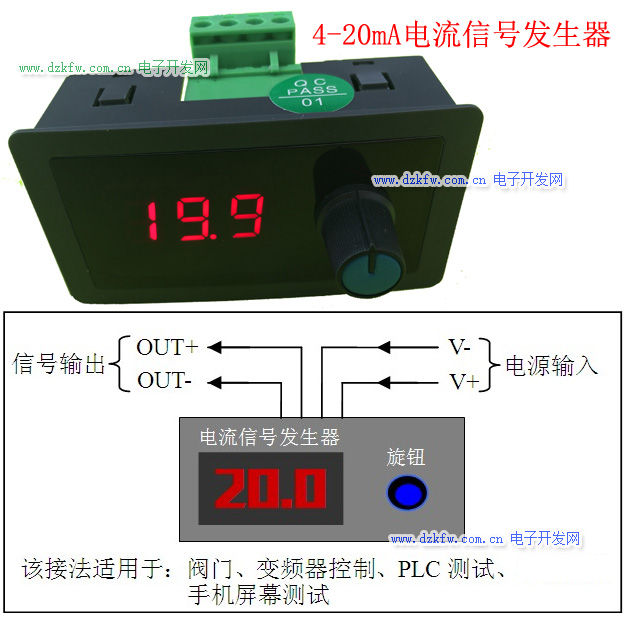

電流信號發生器可以輸出4-20mA電流

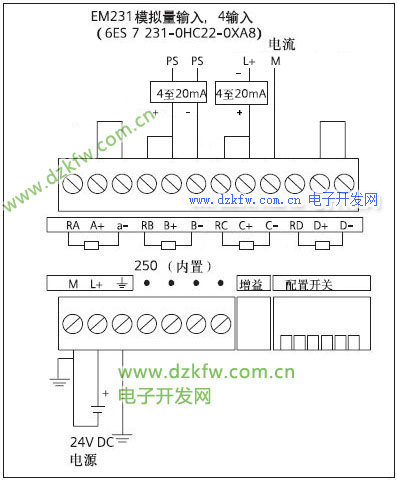

EM231的接線圖如下:

AIW2通道（接線對應RB   B+   B-）和AIW4通道(接線對應RC   C+  C-),

另外兩個沒有接的通道需要屏蔽掉，具體就是A+與A-短接、  D+與D-短接

二、西門子plc S7-200模擬量讀取程序梯形圖實例

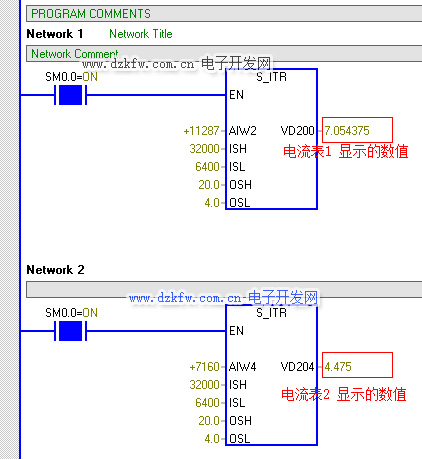

模擬量采集梯形圖程序如下：

 V4.0 STEP 7 MicroWIN SP9軟件需要安裝新的庫文件下載地址：

S7-200庫文件（全）,STEP7軟件的庫文件及一些學習資料 http://www.tuo13886.net.cn/Soft/ruanjian/90.html

另外可以參考SMART庫文件添加教程：http://www.tuo13886.net.cn/Soft/ruanjian/88.html

三、梯形圖程序測試結果：

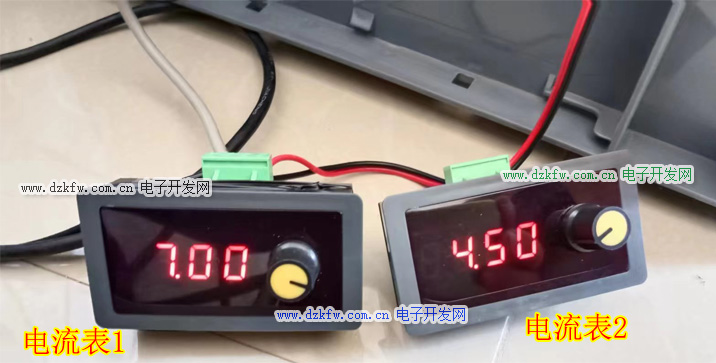

兩個4-20mA電流表數值:
