FOR-NEXT循環指令

1、FOR-NEXT 指令用于重復執行程序段，F(xiàn)OR 指令和 NEXT 指令之間的指令為循環體。FOR指令標記循環的開始，NEXT指令為循環體的結束指令。

2、每條 FOR 指令需要有一條 NEXT 指令與之成對出現。

3、可以嵌套，嵌套深度為 8 層。

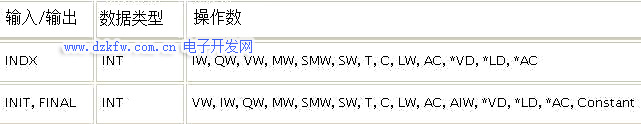

其中：

• INIT,FINAL分別定義起始值和結束值。
• 使能輸入EN有效，循環體開始執行，執行到NEXT指令時返回，每執行一次循環體，當前值計數器INDX增1，達到終止值FINAL時，循環結束。
• 使能輸入無效時，循環體程序不執行。每次使能輸入有效，指令自動將各參數復位。

注意：使用 FOR 和 NEXT 指令可在重復執行分配計數的循環中執行程序段。每條 FOR 指令需要一條 NEXT 指令。

應用例程

For Next 簡單循環編程實例

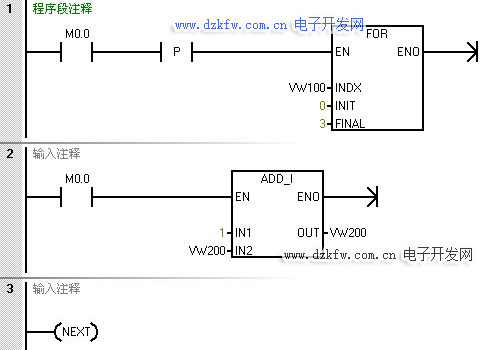

圖5.For Next 循環循環程序圖

使用狀態表監控程序的運行如下圖所示



圖6.狀態監視圖

如上表所示，VW100值為4, INDEX大于終止值，循環終止。

5個變量進行求和后取平均值實例

通過 FOR-NEXT 指令，對 5 個變量：VW100、VW102、VW104、VW106、VW108 進行求和,求和結果放到 VW200 中，計算的平均值存放在 VD210 中 。

 FOR-NEXT_求和及求平均數 FOR-NEXT.smart

以上為關于指令使用的例程,僅供參考,使用前請先自行測試！此示例程序在STEP 7-MicroWIN SMART V2.0版本下生成

常問問題

FOR-NEXT指令的循環次數如何計算？

答：FOR-NEXT工作過程：啟用FOR-NEXT指令，首先將 INIT( 初始值) 復制到 INDX（當前循環次數）；每執行一次，INDX (當前循環次數) 加1； 如 果 INDX 大于 FINAL (終止循環次數)，終止循環。

比如： INIT=1 FINAL=10，則循環體被執行10次，然后退出循環， 退出循環后INDX=11

INIT=0,FINAL=10, 則循環體被執行11次，然后退出循環，退出循環后INDX=11

FOR-NEXT指令執行時，主程序是否執行，對掃描周期的影響？

答：程序自上而下循環掃描，當FOR-NEXT指令啟用后，則循環體被循環執行，直至循環次數到達，循環結束，程序繼續向下執行。即在一個掃描周期內執行循環完畢后才會向下執行，循環次數越多，會導致掃描周期時間延長越多。如果循環次數過多或者出現死循環，會導致掃描周期時間超過看門狗時間，報出看門狗超時的致命錯誤，CPU停機并且SF/DIAG燈紅燈常亮。

如何在FOR-NEXT執行循環過程中，退出循環？

答：您可以在FOR/NEXT 指令處于循環過程中時，在循環體中修改FINAL (終止循環次數)數值。
