今天給大家?guī)�來如何在MCGS昆侖通態觸摸屏上顯示S7-200SMART PLC實時時間，有些時候，我們想在觸摸屏顯示PLC實時時間，還要監控PLC才能查看PLC當前時間很麻煩，接下來帶大家不用監控PLC直觀的在觸摸屏上去顯示并寫入實時時間。

01讀實時時鐘時間

第一步：（在桌面打開STEP 7-MicroWIN SMART編程軟件）

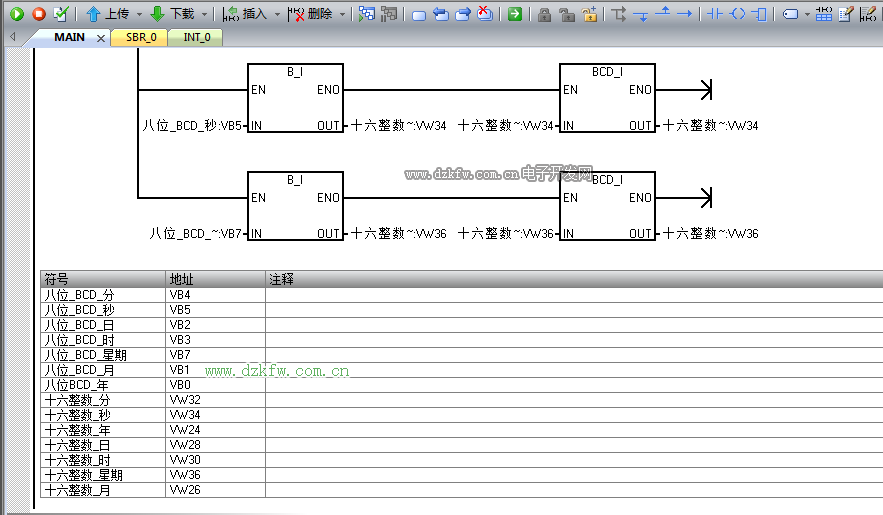

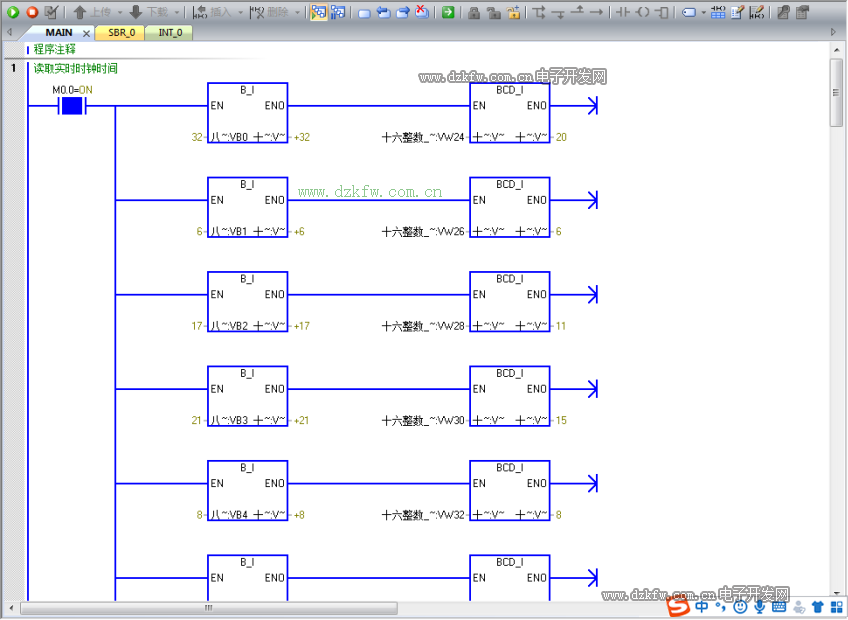

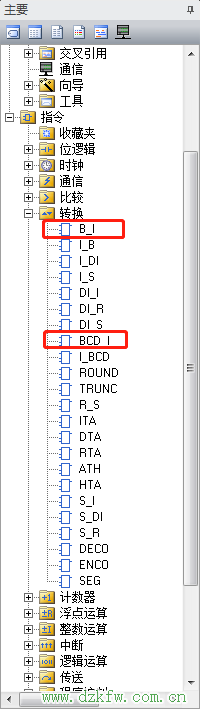

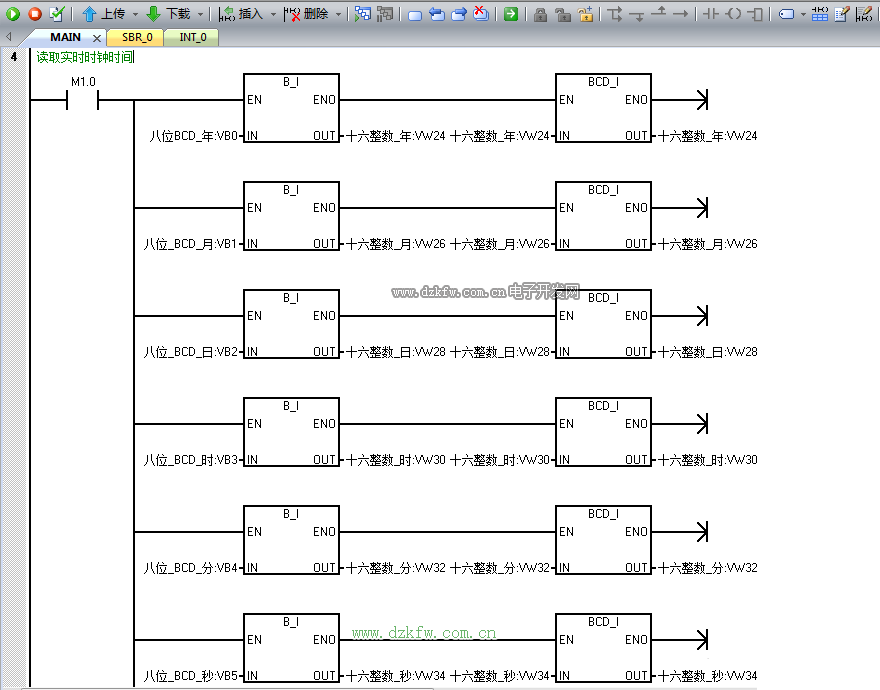

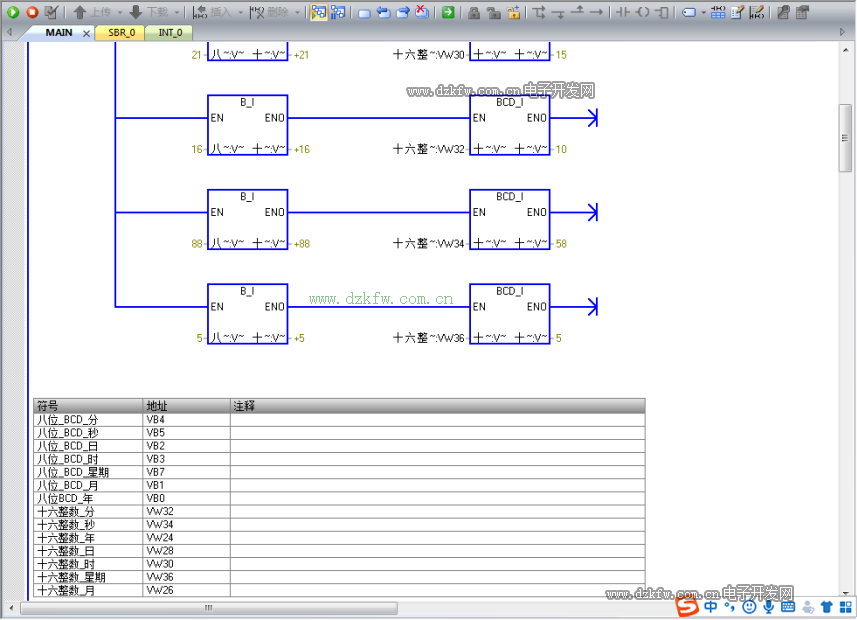

第二步：（用字節轉整數+BCD碼轉整數指令來讀取實時時鐘時間(B_I—BCD_I））。

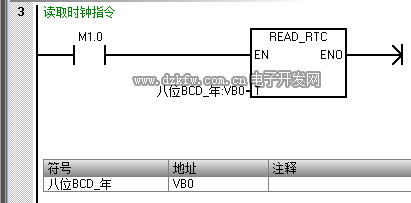

第三步：（讀取實時時鐘指令(READ_RTC)）





02寫時鐘時間

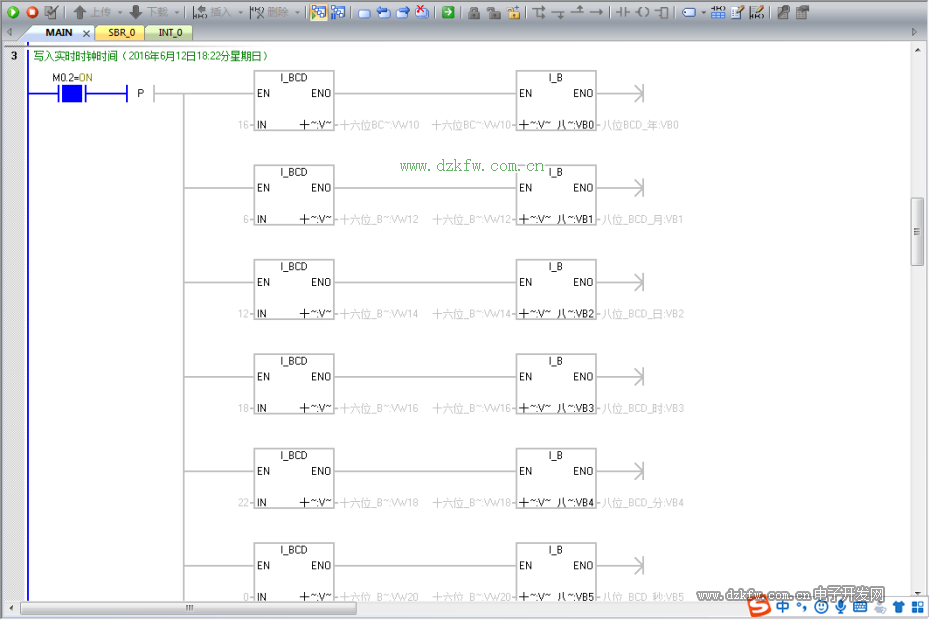

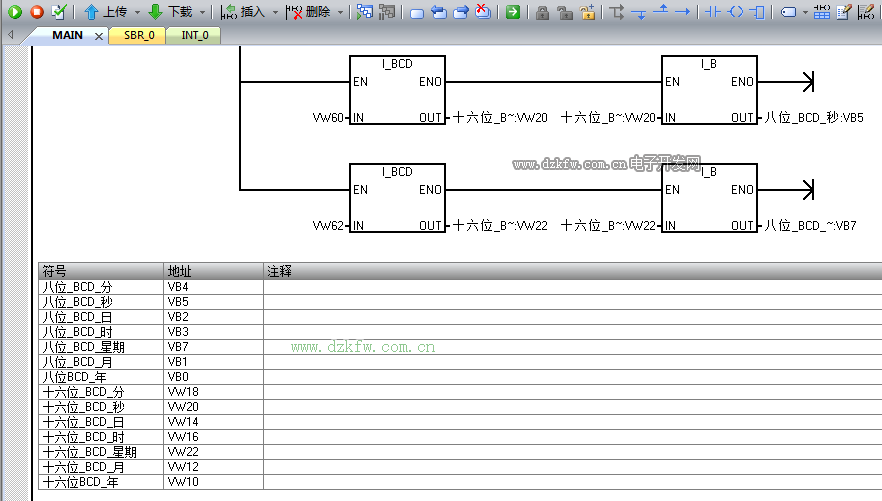

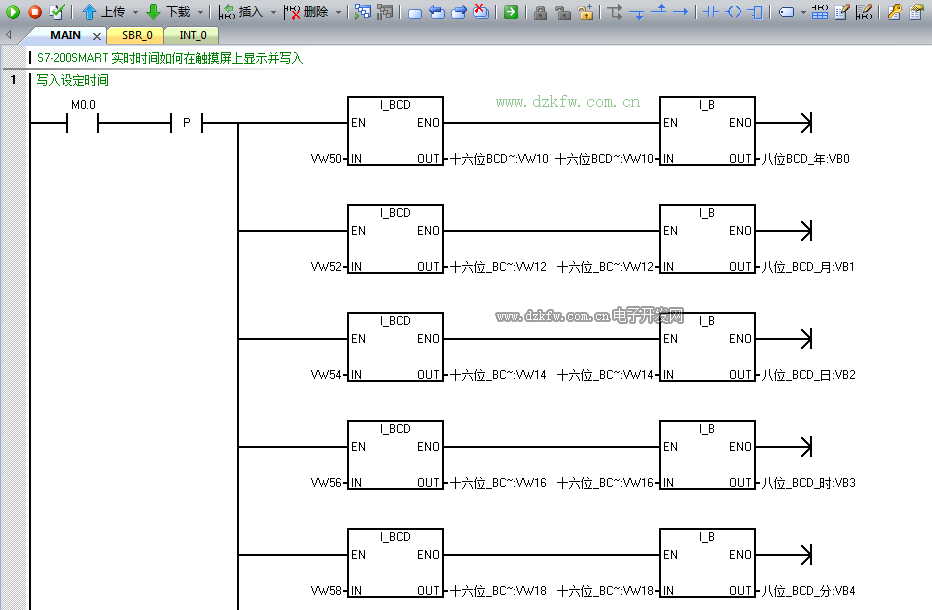

第一步：（用整數轉BCD碼+整數轉字節來寫入時鐘設定時間(BCD_I—I_B)

）。

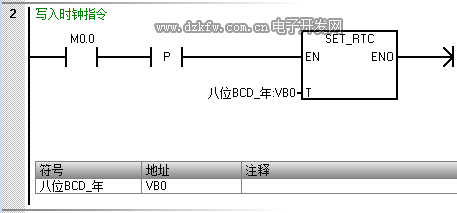

第二步：（設置實時時鐘指令（SET_RTC））.

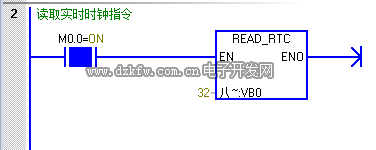

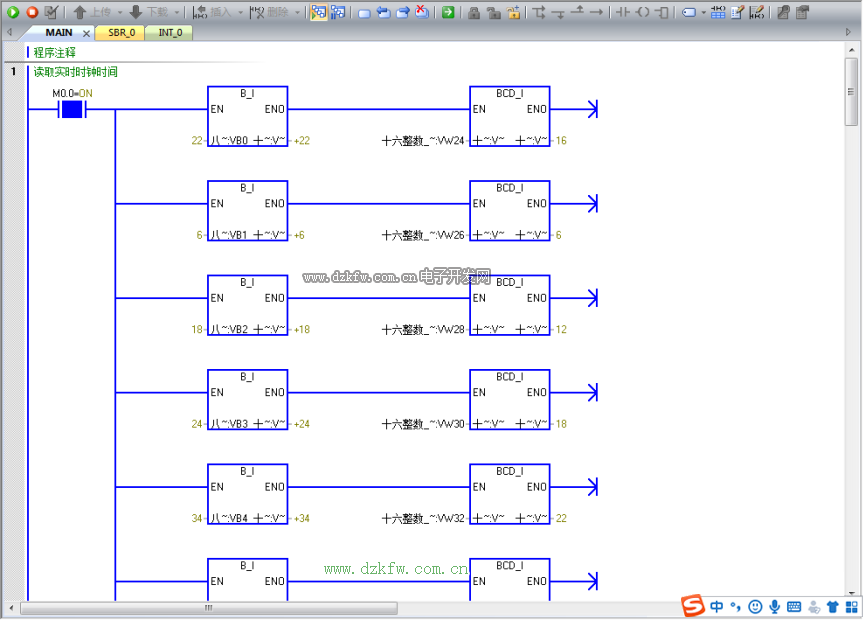

第三步：（監控讀取PLC實時時間，當時時間:2020年6月11日15:09星期四）







第四步：（監控寫入PLC設定時間，設定時間: 2016年6月12日18:22分星期日）





注意事項：在最后第八位表示星期的時候其中1 = 星期日，7 = 星期六，0 = 表示禁止計星期。





03設計觸摸屏時間畫面

第一步：（在桌面上打開MCGSE組態環境軟件）

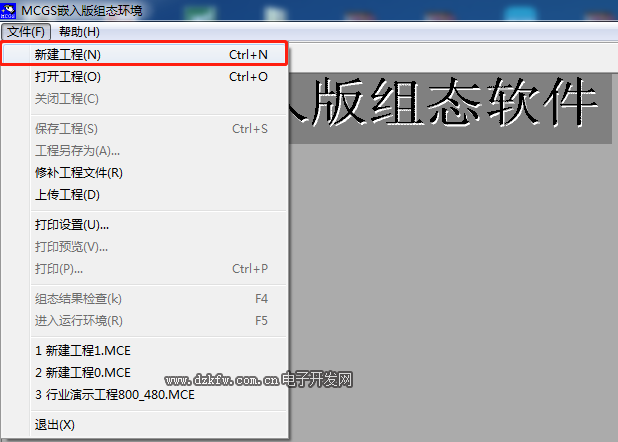

第二步：（軟件左上角菜單欄—文件—新建工程）

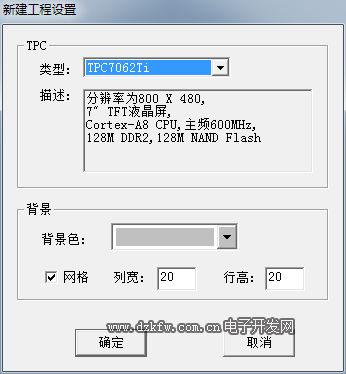

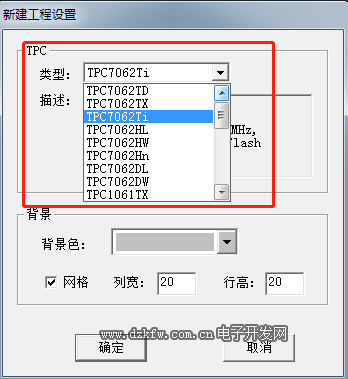

第三步：（新建工程設置—TPC）

類型（選擇你設計觸摸屏型號）

描述是你選擇觸摸屏型號的詳細信息介紹

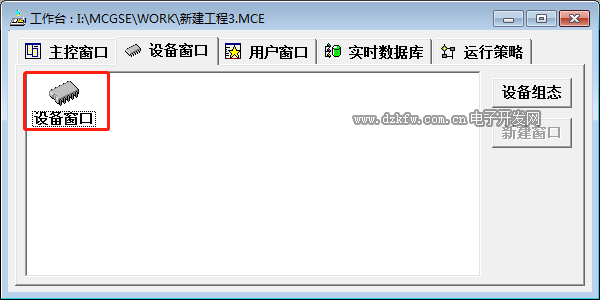

第四步：（打開工作臺—設備窗口—鼠標雙擊設備窗口）

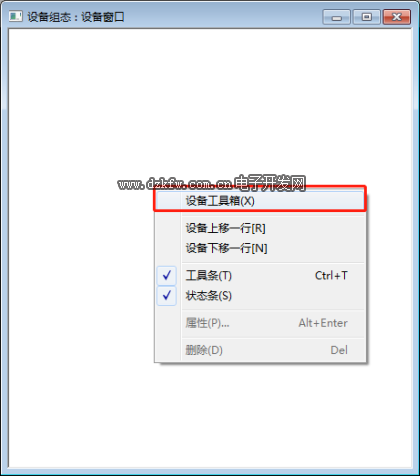

第五步：（打開設備窗口鼠標點擊空白處并右擊選擇設備工具箱）。



第六步：（點擊設備管理打開設備組態設置）

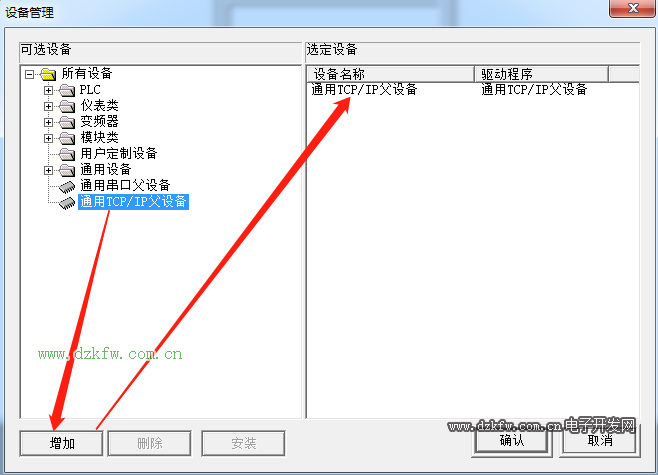

第七步：（選擇通用TCP/IP父設備，點擊新增，右側選定設備就會自動添加進去）。

溫馨提醒：這里為什么選擇通用TCP/IP父設備呢？因為要填加一個主設備，才能填加子設備，這里的子設備是指：通信的PLC、儀表、變頻器等！

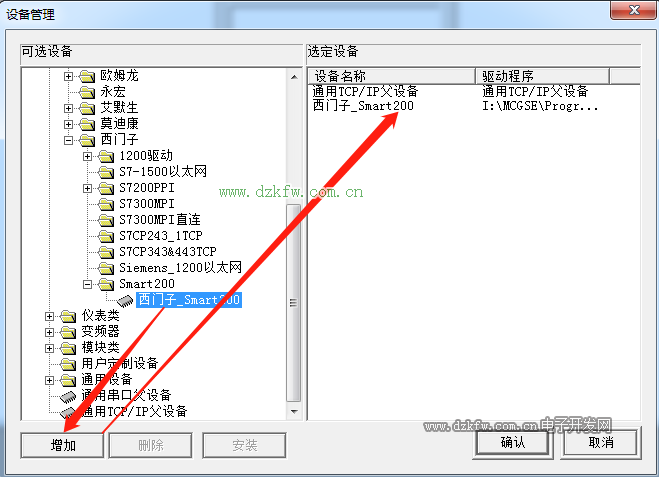

第八步：（鼠標選中西門子Smart200，點擊新增，右側選定設備就會自動添加進去。）

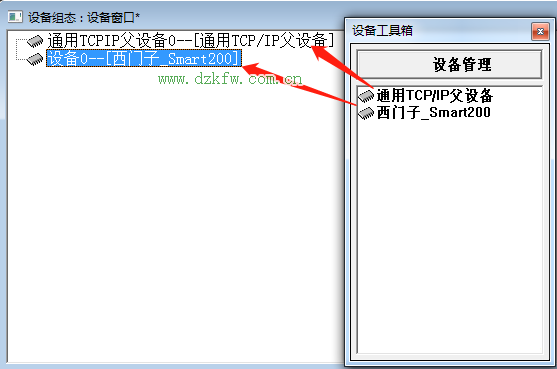

第九步：（設備工具箱—設備管理—鼠標依次點擊通用TCP/IP父設備—西門子_ Smart200到設備窗口里面去）。



第十步：（鼠標雙擊打開設備0——[西門子Smart200]進入通信配置）

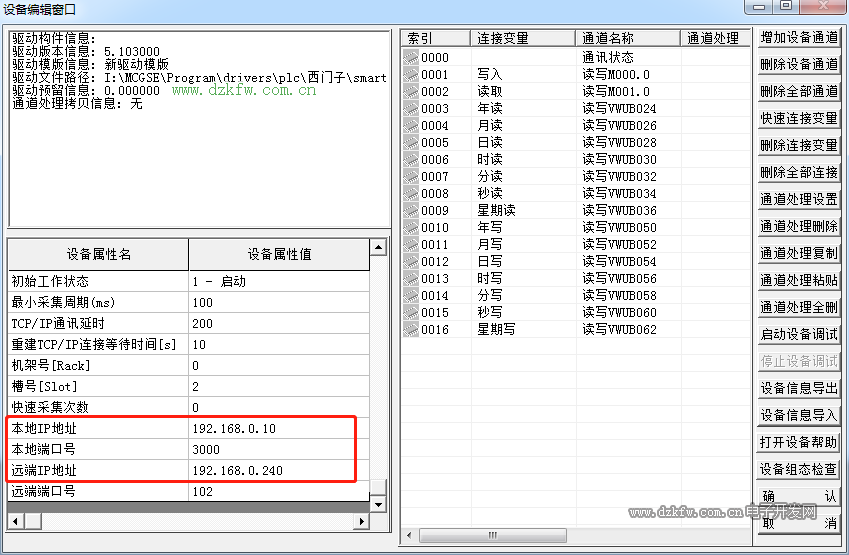

第十一步：（在設備屬性值填寫IP地址）

本地IP地址：192.168.0.10里填寫觸摸屏地址或者電腦本地連接IP地址）

遠程IP地址：192.168.0.240填寫PLC通信IP地址）

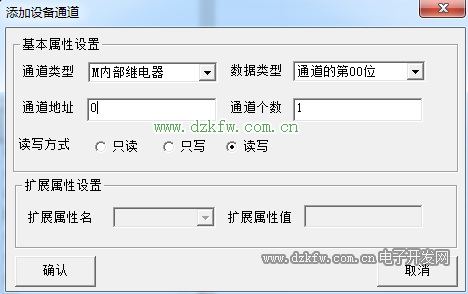

第十二步：（添加設備通道，添加PLC變量地址）。

啟動讀取與啟動寫入變量設置如下：

通道類型：M內部繼電器

數據類型：第0位（這里是指PLC地址變量小數點后面的位數，例如我地址是M0.5，那么在數據類型應填寫通道的第05位）

通道地址：0（這里是指小數點前面位的地址，例如我地址是M1.5，那么應在通道地填寫1）。

通道個數：代表連續的位數。

讀寫方式：選擇讀寫即可。



以此類推下去：

M0.0啟動寫時鐘PLC地址

M0.2啟動讀PLC時鐘地址

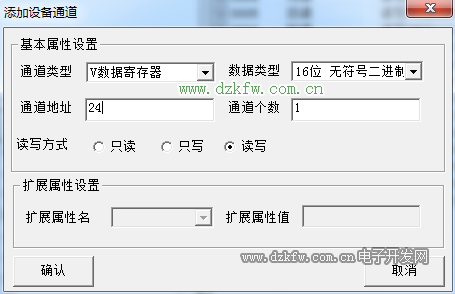

讀寫時鐘變量設置如下：

通道類型：M內部繼電器

數據類型：選擇16位無符號二進制數（16位等于一個字地址VW）

通道地址：24（通道個數，24代表VW24）。

通道個數：代表連續的個數。

讀寫方式：選擇讀寫即可。

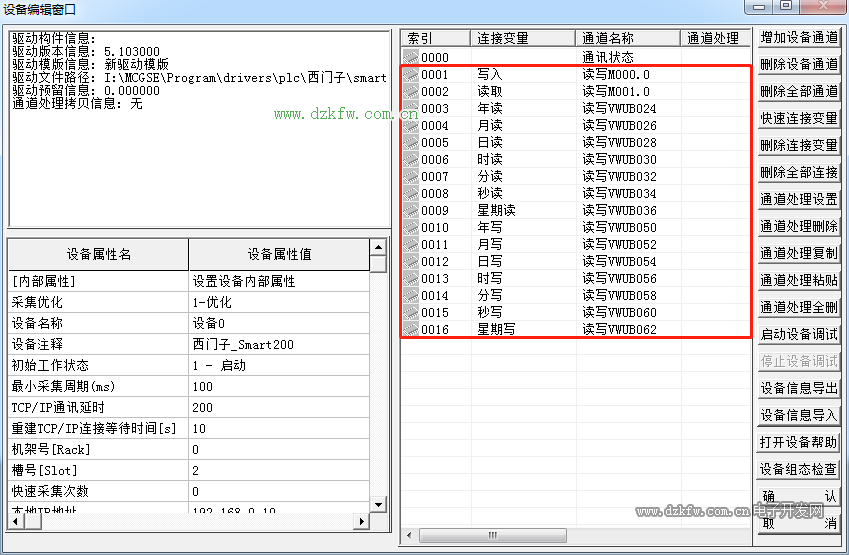

以此類推下去：

VW24讀PLC年

VW26讀PLC月

VW28讀PLC日

VW30讀PLC時

VW32讀PLC分

VW34讀PLC秒

VW36讀PLC星期

VW50寫PLC年

VW52寫PLC月

VW54寫PLC日

VW56寫PLC時

VW58寫PLC分

VW60寫PLC秒

VW62寫PLC星期









04畫面設計

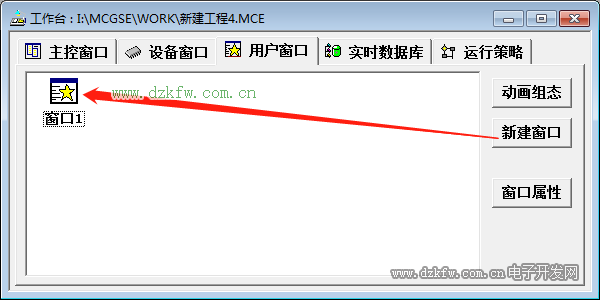

第一步：（用戶窗口—新建窗口—窗口1）

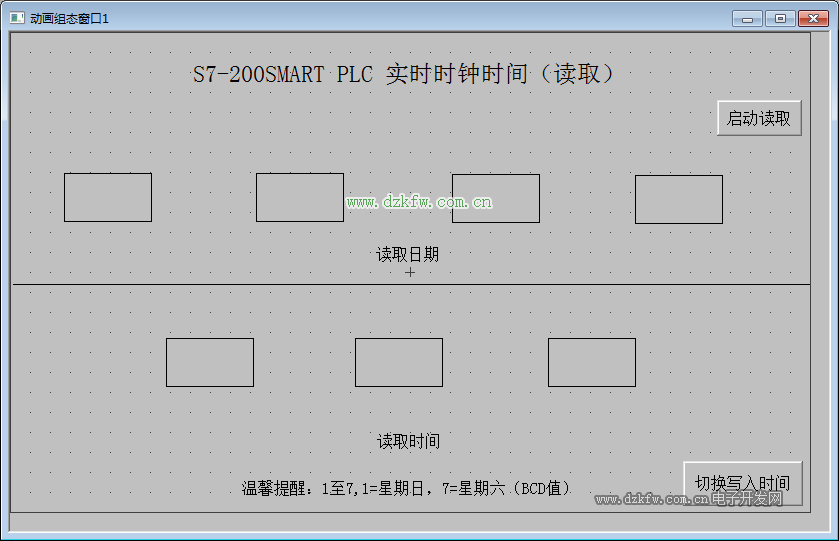

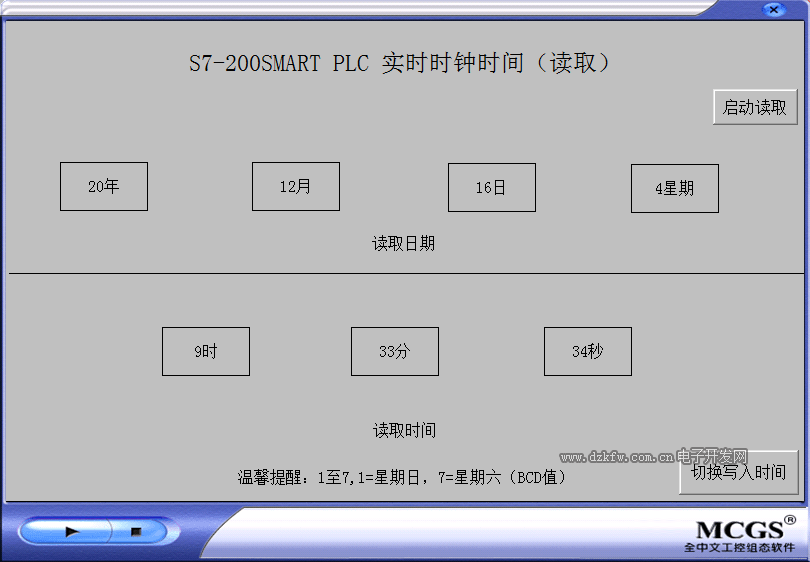

第二步：（雙擊打開窗口1，設計如下圖S7-200SMART PLC 實時時鐘時間（讀取）畫面）

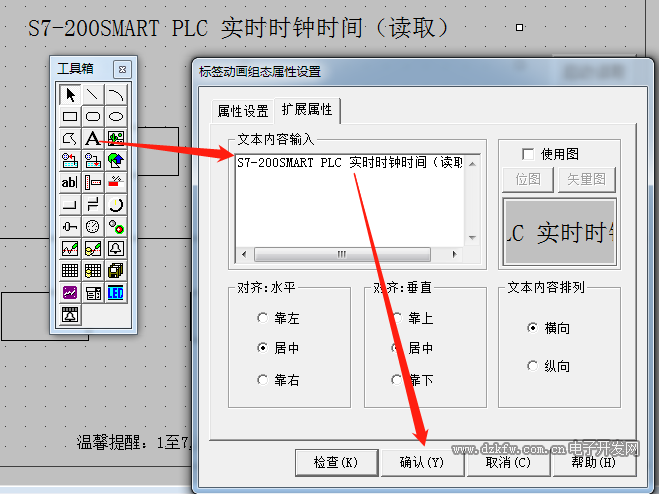

1.使用標簽功能來編寫文字標題，如下圖所示：

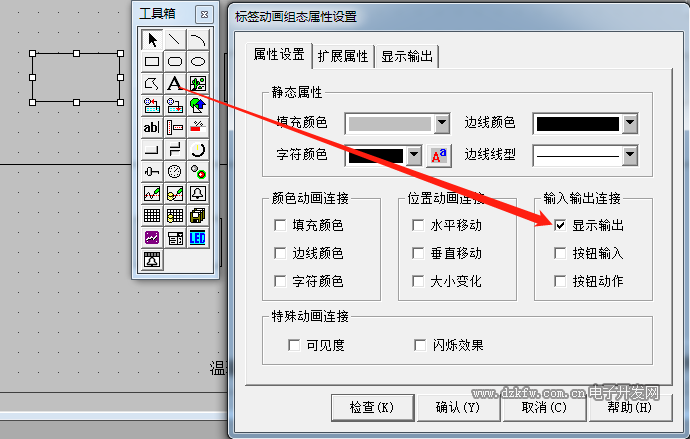

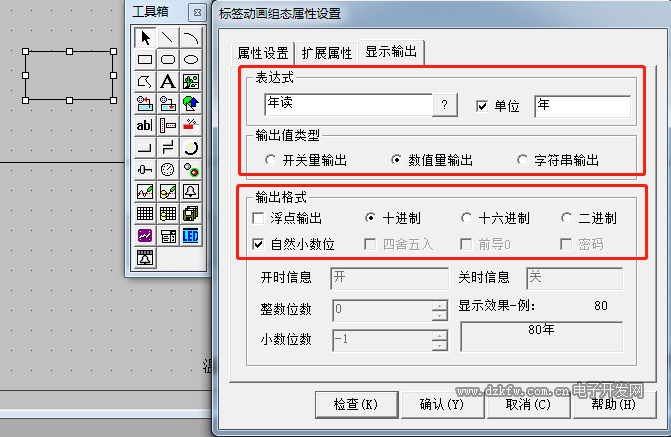

2.使用標簽在屬性設置輸入輸出連接勾線顯示輸出，后點擊顯示輸出表達式關聯PLC讀地址，單位輸入年，當然月就是輸入月，根據地址定義，輸出值類型選擇數值量輸出，輸出格式選擇十進制數，自然小數點，如下圖所示：

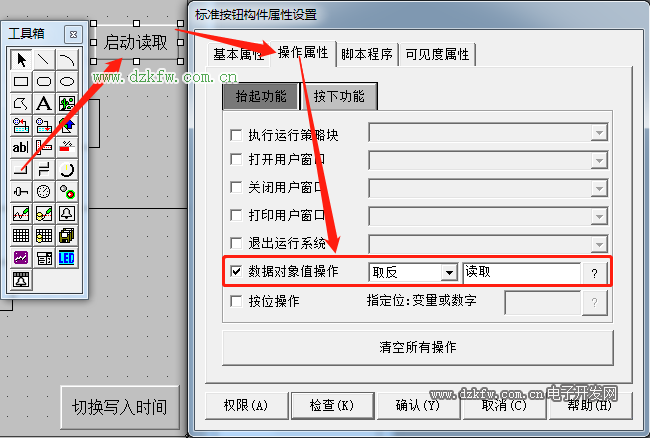

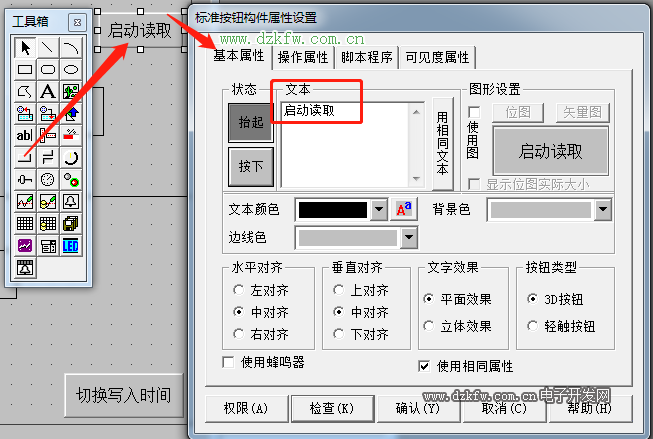

3. 使用標準按鈕設置啟動時鐘讀取按鈕，在基本屬性文本寫入啟動讀取，操作屬性—勾選數據對象值操作—取反，點擊問號關聯PLC變量地址。

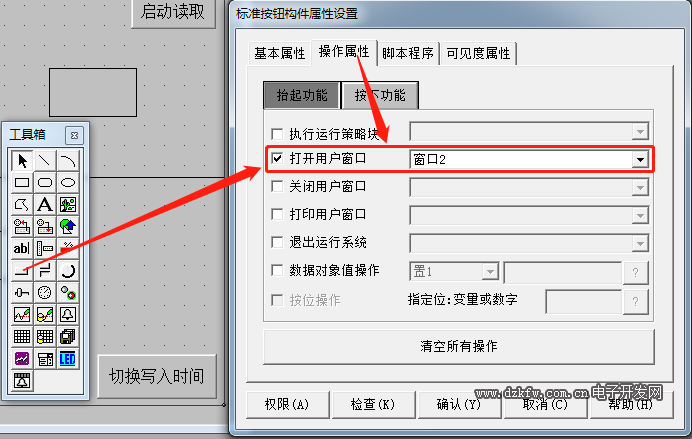

4. 使用標準按鈕設置切換寫入時鐘畫面，在基本屬性文本寫入切換寫入時間，操作屬性—勾選打開用戶窗口選擇窗口2。

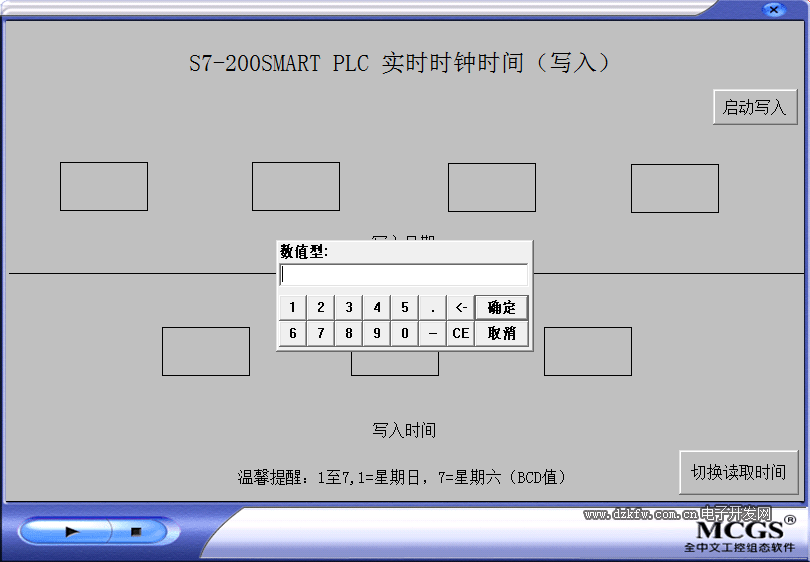

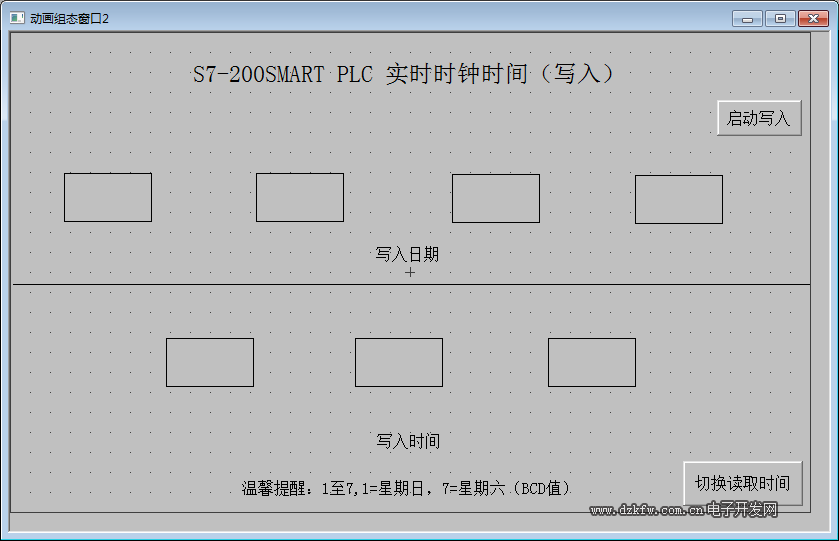

第三步：（雙擊打開窗口1，設計如下圖S7-200SMART PLC 實時時鐘時間（寫入）畫面）。寫入畫面設計與讀取設計是基本是一致的，大家可以參考讀取來以此類推。







05演示效果

第一步：（點擊模擬運行—工程下載—啟動運行）
