HMI是現代電子設備的重要組成部分，相信大家對于人機界面也是有所認識，最近有些朋友想知道PLC是怎么和HMI通信的。接下來就讓電子開發王來給大家詳解一下PLC和HMI通信方式，如果你對這方面非常感興趣的話，不妨進來了解一下吧。

　　人機接口

　　HMI一般指人機接口。人機接口是指人與計算機之間建立聯系、交換信息的輸入/輸出設備的接口，這些設備包括鍵盤、顯示器、打印機、鼠標器等。

　　人機界面（HMI）產品的組成及工作原理

　　人機界面產品由硬件和軟件兩部分組成，硬件部分包括處理器、顯示單元、輸入單元、通訊接口、數據存貯單元等，其中處理器的性能決定了HMI產品的性能高 低，是HMI的核心單元。根據HMI的產品等級不同，處理器可分別選用8位、16位、32位的處理器。

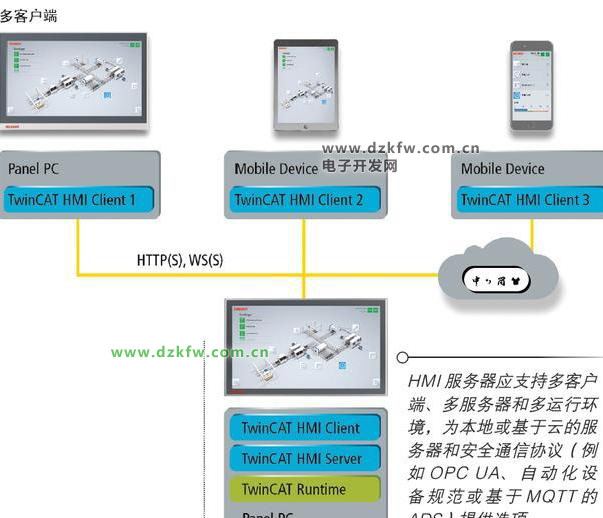

　　HMI通信（圖片來自網絡）

　　HMI軟件一般分為兩部分，即運行于HMI硬件中的 系統軟件和運行于PC機Windows操作系統下的畫面組態軟件。使用者都必須先使用HMI的畫面組態軟件制作“工程文件 ”，再通過PC機和HMI 產品的串行通訊口，把編制好的“工程文件”下載到HMI的處理器中運行。

　　HMI和PLC之間通信的實現方式

　　1、首先在電腦中，打開HMI程序編輯軟件EasyBuilder Pro。

　　2、然后新建一個工程，這里使用HMI型號為（威綸通MT8102iE），其他型號操作一樣，點擊確定。

　　3、HMI連接的PLC為三菱FX3U(其他品牌、其他型號PLC均可)。

　　4、然后點擊頁面左上角的元件/PLC控制/新增。

　　5、在PLC控制中設置，控制類型：數據寫入設置（當前基本窗口ID)，觸發地址：D10（此處設置的元件地址，即是PLC中接收畫面編號的地址），設置完成以后，點擊確定。

　　6、點擊關閉完成PLC控制，這樣就完成設置了，將HMI程序編譯之后下載到HMI觸摸屏，HMI的地址編號會儲存至PLC的D10中。

　　HMI組態：

　　通過PC機運行的組態軟件來制作“工程文件”，“工程文件”記錄了界面顯示的內容（按鍵、標題、編輯框）、位置以及動作等。通過串口下載“工程文件”到組態屏。組態屏分析“工程文件”，顯示并監聽事件（如按鍵按下），并執行固定的動作（如切換界面、串口發送數據）。

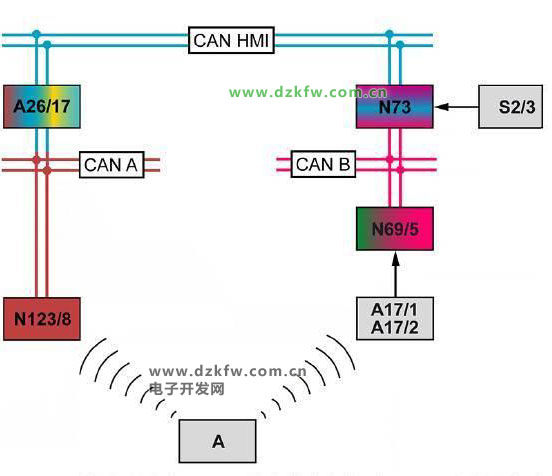

　　HMI通信（圖片來自網絡）

　　HMI組態屏的功能和特點

　　實時的資料趨勢顯示——把擷取的資料立即顯示在屏幕上；

　　自動記錄資料——自動將資料儲存至數據庫中，以便日后查看；

　　歷史資料趨勢顯示——把數據庫中的資料作可視化的呈現；

　　報表的產生與打印——能把資料轉換成報表的格式，并能夠打印出來；

　　圖形接口控制——操作者能夠透過圖形接口直接控制機臺等裝置；

　　警報的產生與記錄——使用者可以定義一些警報產生的條件，比方說溫度過度或壓力超過臨界值，在這樣的條件下系統會產生警報，通知作業員處理；

　　使用簡單，直接在組態軟件上拖拉設置即可完成界面設計；

　　完全依賴于組態軟件，組態軟件風格、內容不能更改；

　　由于各廠商開發的組態軟件不一，移植性、維護性很差；

　　組態軟件設計出的界面太簡單，用戶體驗很差；

　　組態界面無法設計復雜的邏輯；

　　組態界面無法自定義通信協議，只能使用組態軟件自帶的通信協議，而且很少；價格便宜。

　　PLC和HMI通信方式是什么？以上就是電子開發王給大家解答了相關的問題，看完后，大家是不是覺得　PLC和HMI通信方式非常簡單呢？學會的朋友不妨嘗試一下吧。
