使用STL指令的編程方法，梯形圖學習

一、STL/RET 指令
     STL 指令可以使編程者生成流程和工作與順序功能圖非常接近的程序。
     STL 指令的意義為激活某個步（即狀態），在梯形圖上體現為從主母線上引出的狀態接點。STL 指令有建立子母線的功能，從而使該狀態的所有操作均在子母線上進行。
     步進返回指令 RET 是指狀態流程結束，用于返回主母線。
     一般 FX 系列 plc 采用狀態器 S 編制順控程序，并與 STL 指令一起使用。
1. 順序功能圖和步進梯形圖之間的轉換

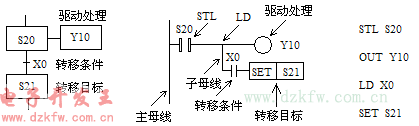

     使用步進梯形指令 STL 和步進返回指令 RET 可以將順序功能圖轉換為步進梯形圖，其對應關系如下圖所示。

（ a ）順序功能圖（ b ）梯形圖（ c ）指令表

圖　順序功能圖與梯形圖的對應關系

     ST L 觸點驅動的電路塊有 3 個功能：①對負載的驅動處理，即在這一步要做什么； ②指定轉移條件，即滿足該條件則退出這一步； ③指定轉移目標，即下一步狀態是什么。
2. 　步進梯形圖編程規則
     （ 1 ）初始步可由其它步驅動，但運行開始時必須用其它方法預先作好驅動，否則狀態流程不可能向下進行。
     （ 2 ）步進梯形圖編程順序為：先進行驅動，后進行轉移。二者的順序不能顛倒。
     （ 3 ）編程時必須使用 STL 指令對應于每一個順序功能圖上的步。
     （ 4 ）各 STL 觸點的驅動電路一般放在一起，最后一個 STL 電路結束時，一定要使用步進返回指令 RET 使其返回主母線。
     （ 5 ） STL 觸點可以直接驅動也可以通過別的觸點驅動，如 Y 、 M 、 S 、 T 、 C 等元件的線圈和應用指令。
     （ 6 ）驅動負載使用 OUT 指令，當同一負載需要連續多步驅動時可使用多重輸出，也可使用 SET 指令將負載置位，等到負載不需要驅動時再用 RST 指令將其復位。
     （ 7 ）由于 CPU 只執行活動步對應的電路塊，因此使用 STL 指令時允許“雙線圈”輸出，即不同的 STL 觸點可以分別驅動同一編程元件的一個線圈。
     （ 8 ）與 STL 觸點相連的觸點使用 LD 或 LDI 指令。
     （ 9 ）在步的活動狀態的轉移過程中，相鄰兩步的狀態器會同時 ON 一個掃描周期，此時可能會引發瞬時的雙線圈問題。為了避免不能同時接通的兩個輸出（如下圖所示控制電動機正反轉的接觸器線圈）同時動作，除了在梯形圖中設置軟件互鎖電路外，還應在 PLC 外部設置由常閉觸點組成的硬件互鎖電路。

圖　正反轉的軟件互鎖控制

     （ 10 ） SET 指令和 OUT 指令均可以用于步的活動狀態的轉移，可將原來活動步對應的狀態器復位，將后續步置為活動步，此外還有自保持功能。
     (11) 并行序列和選擇序列中分支處的支路數不能超過 8 。
     (12) 在轉移條件對應的電路中，不能使用 ANB 、 ORB 、 MPS 、 MRD 、 MPP 指令。

二、單序列編程
送料小車開始時停在右側限位開關 X1 處，如下圖所示。按下起動按鈕 X3 ， Y2 為 ON ，打開料斗的閘門，開始裝料，同時定時器 T0 定時， 8s 后關閉料斗的閘門， Y2 變為 OFF ， Y1 變為 ON ，開始左行。碰到限位開關 X2 后停下來卸料， Y1 變為 OFF ， Y3 變為 ON ，同時定時器 T1 開始定時。 10s 后 Y3 變為 OFF ， Y0 變為 ON ，開始右行，碰到限位開關 X1 后返回初始狀態，此時 Y0 變為 OFF ，小車停止運行。

圖　運料小車工作示意圖

由運料小車的工藝要求可知，這是一個順序流程控制過程，設計其順序功能圖的步驟如下：
     （ 1 ）將整個工作過程按工序進行分解，每個工序對應一個步（即狀態），步的分配如下所示。
    初始狀態： S0 。
    裝料： S20 。
    左行： S21 。
    卸料： S22 。
    右行： S23 。
從以上工作過程的分解可以看出，該控制系統一共有 5 步。
    （ 2 ）對應于每一個步的動作。
     S0 ：無動作。
     S20 ：驅動 Y2 為 ON ，小車裝料，同時起動定時器 T0 定時 8s 。
     S21 ：驅動 Y1 為 ON ，小車開始左行。
     S22 ：驅動 Y3 為 ON ，小車卸料，同時起動定時器 T1 定時 10s 。
     S23 ：驅動 Y0 為 ON ，小車右行。
（ 3 ）找出每個步的轉移條件。
     由工作過程可知，每一步的轉移條件為：
     S0 ： PLC 上電之初由初始化脈沖 M8002 （只閉合一個掃描周期）對其置位為 ON ，為以后活動步的轉移作準備，在工作過程中，由右限位對其置位為 ON 。
     S20 ：小車在右限位 X1 處并且按起動按鈕 X3 ，即。
     S21 ： T0 的常開觸點。
     S22 ：左限位 X2 。
     S23 ： T1 的常開觸點。
    經過上述 3 個步驟，得到的小車控制系統的順序功能圖如下圖所示。下圖（ b ）和圖（ c ）分別為相應的梯形圖和指令表。

（ a ）順序功能圖

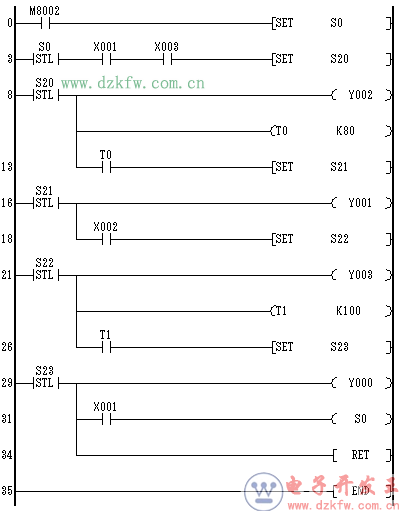

（ b ）梯形圖

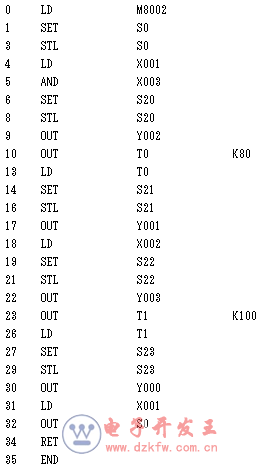

（ c ）指令表

圖　單序列編程

三、選擇序列編程
從多個分支流程中選擇某一個單支流程，稱之為選擇性分支。

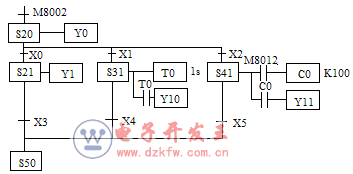

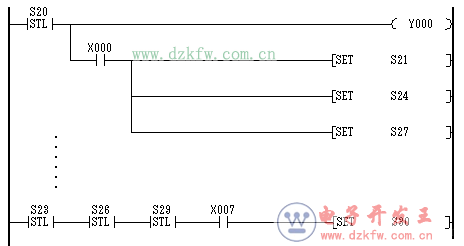

選擇序列的順序功能圖與步進梯形圖之間的轉換下圖（ a ）、（ b ）和（ｃ）所示。

（ａ）順序功能圖

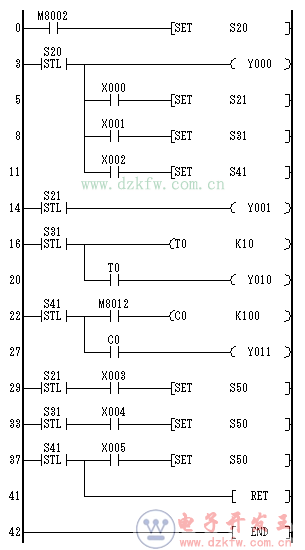

（ｂ）梯形圖

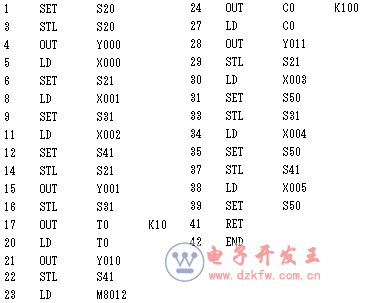

（c）指令表

圖選擇序列對應的梯形圖和指令表

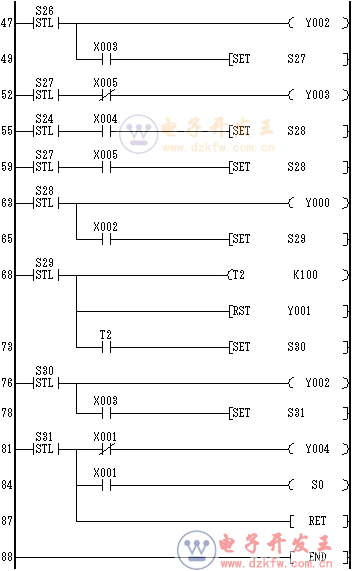

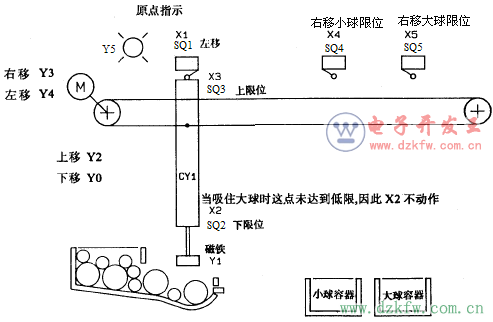

     下圖為使用傳送帶將大、小球分類選擇傳送的裝置示意圖。其動作順序為下降、吸工件、上升、右移、下降、釋放工件、上升、左移。左上為原點，當機械臂下降且電磁鐵吸住大球時，限位開關 SQ2 斷開，而吸住小球時 SQ2 接通，以此判斷大球或小球。
     左移、右移分別由 Y4 、 Y3 控制，上升、下降分別由 Y2 、 Y0 控制，將工件吸住由 Y1 控制。當機械臂移到上限位、左限位并松開時為原點位置，即， Y5 為原點指示。
     上限位： SQ3 ― X3
     下限位： SQ2 － X2
     左限位： SQ1 ― X1
     右移小球限位： SQ4 ― X4

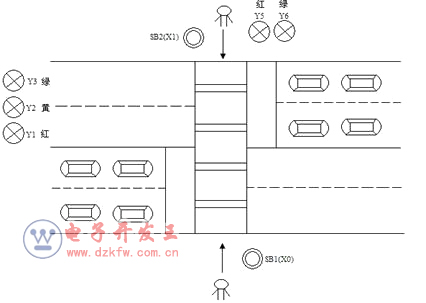

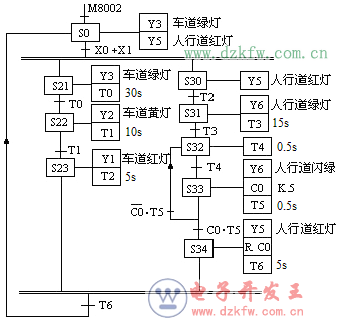

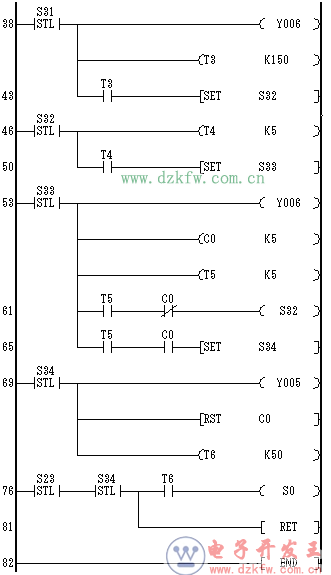

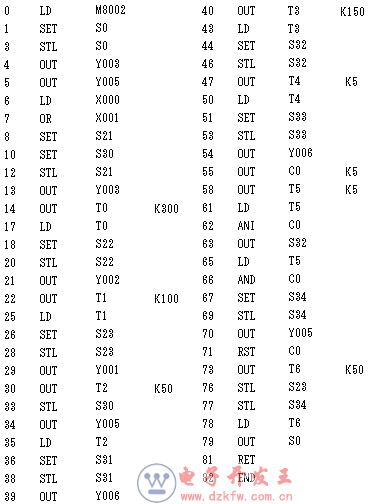

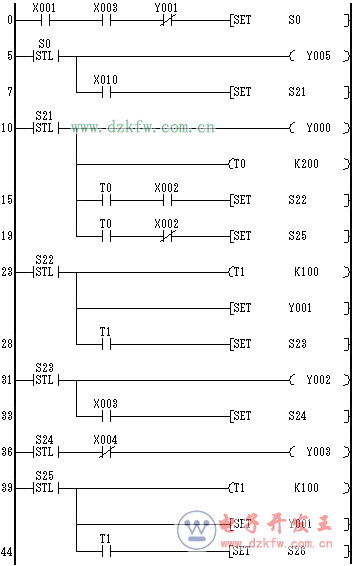

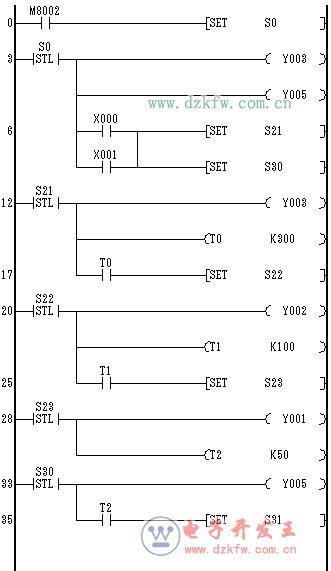

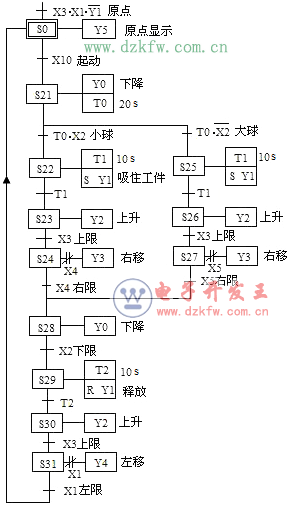

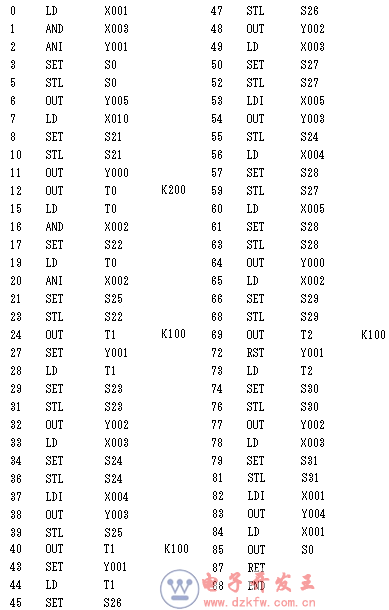

     右移大球限位： SQ5 ― X5
