我一直認為，有了一定的plc基礎之后，一定要學習語句表（STL），它會帶你從PLC的內部，從一個全新的角度更進一步認識PLC。

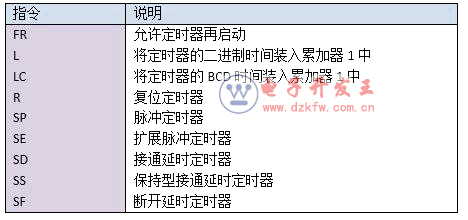

與定時器有關的STL指令，如圖1所示。

圖1 與定時器相關的STL指令

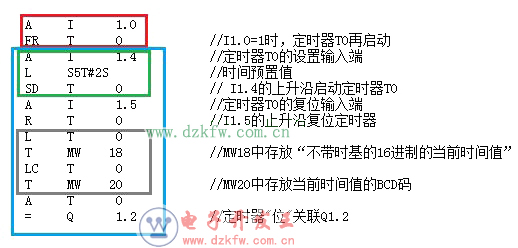

首先，我們看看圖3的程序在STL下的樣子，如圖2所示。

圖2 在STL下編寫定時器程序

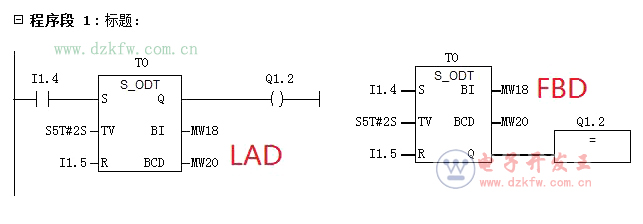

圖3
說明：
1、與圖3對應的STL程序?qū)嶋H上不包含紅框中的內容。"FR"指令為"允許定時器再啟動"，這一功能僅在STL中支持，LAD或FBD中均無該功能。紅框中的指令含義為：當I1.0=1時，定時器T0會再啟動；
2、綠框中指令的含義是：首先將時間預置值裝載到累加器的低字中，當I1.4的上升沿到達時，一方面啟動定時器T0，另一方面操作系統會自動的將累加器的低字中的內容裝入定時器，作為其時間預置值。
3、藍框中的指令為STL中定時器的標準格式了。包括的定時器的啟動、復位定時器"位"的關聯等所有相關參數的設置。它與圖3的邏輯功能完全相同。
4、灰框中的指令為存儲定時器當前時間值的指令，根據實際應用情況，也可略去本段代碼。
