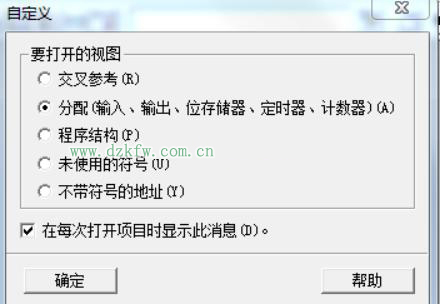

STEP7為用戶提供各種參考數據，參考數據對于閱讀和分析大型復雜的用戶程序是非常有用的，參考數據也可以打印存檔，供用戶使用。程序編輯器的自定義對話框默認的設置為自動生成參考數據。
1、顯示參考數據
打開程序，用右鍵點擊SIMATIC管理器左面窗口的【塊】執行出現的快捷菜單中的命令【參考數據】-【顯示】，出現如下窗口：

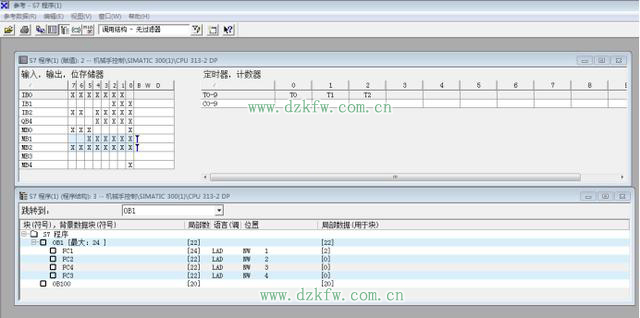

執行參考數據顯示窗口的菜單命令【窗口】-【新建窗口】,可以同時打開多個參考數據窗口，如下圖所示：

2、交叉參考表

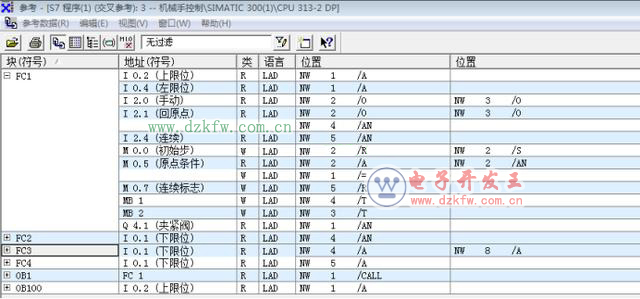

交叉參考表給出了S7用戶程序使用的地址的概況，顯示I、Q、M、T、C、FB、FC、SFB、SFC、PI/PQ和DB的絕對地址、符號地址以及使用情況，在類型列的R和W分別表示讀和寫。塊列是變量所在的邏輯塊，位置列給出了變量在邏輯塊中的位置和指令，如下圖所示

可對需要參看的參考數據進行篩選，點擊，出現如下窗口，對需要的參考數據進行篩選，方便用戶查看

3、賦值表

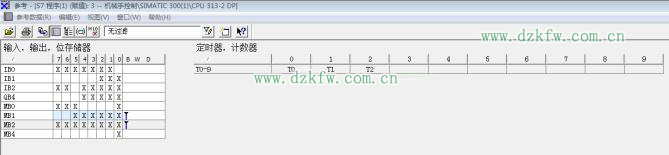

賦值表顯示已被用戶程序使用的地址。賦值表的左面顯示I/Q和M區哪些字節、哪些位被使用，標有X的方格表示該位被訪問，”B W D”列分別表示按字節、字或雙字訪問。如下圖，賦值表的右邊顯示用戶程序使用的定時器和計數器，本例只使用了定時器。

4、程序結構

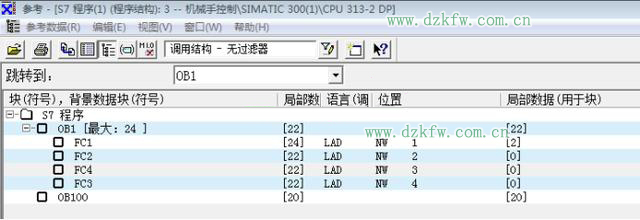

程序結構顯示用戶程序中塊的分層調用結構，通過它可以對程序所用的塊、它們的從屬關系以及它們對局部數據的需求有個概括的了解如下圖所示：

5、其他參考數據

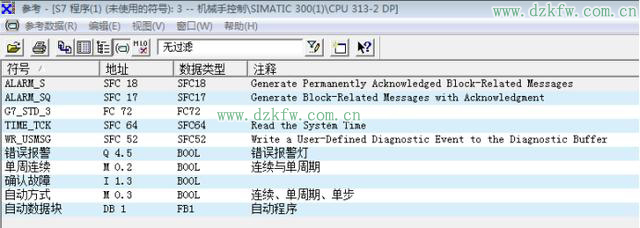

單擊參數數據窗口工具欄的【未使用的符號】按鈕，可以顯示在符號表中已經定義，但是沒有在用戶程序中使用的符號，項目調試好后可以刪除未使用的符號。
