試用PLC設計的控制程序。
I/O信號的地址分配表、PLC現場器件實際接線圖以及梯形圖如下圖所示。1KM控制1M啟動，2KM控制2M啟動。

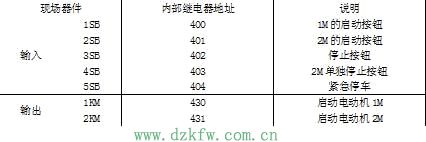

現場器件與PLC內部繼電器對照表

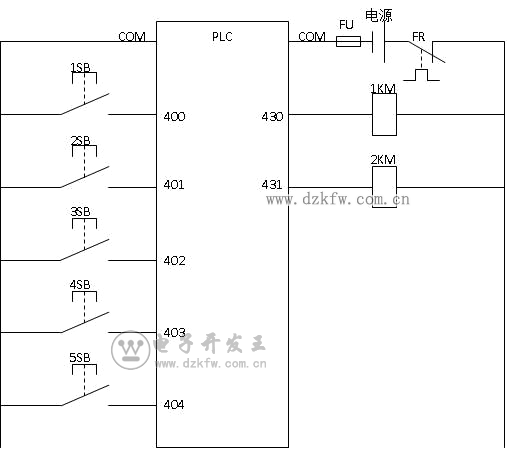

PLC與現場器件的接線圖：

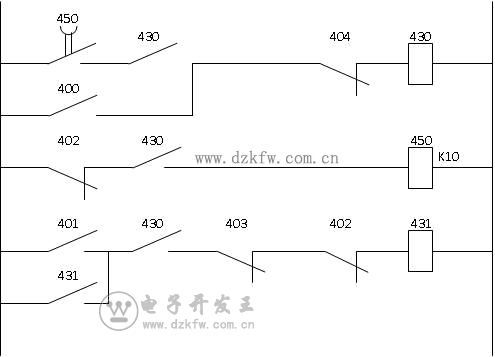

梯形圖為：

指令程序?yàn)椋?BR>LD   450
AND  430
OR   400
ANI  404
OUT  430
LDI  402
AND  430
OUT  450
K    10
LD   401
OR   431
AND  430
ANI  403
ANI  402
OUT  431
