圖解多個定時器組合的延時程序的PLC梯形圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-06-02

一般PLC的一個定時器的延時時間都較短,如FX系列PLC中一個0.1s定時器的定時范圍為0.1~3276.7s,如果需要延時時間更長的定時器,可采用多個定時器串級使用來實現長時間延時。定時器串級使用時,其總的定時時間為各定時器定時時間之和。

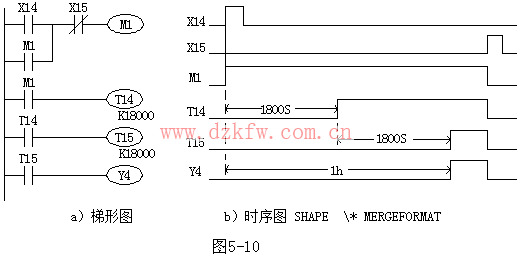

如圖5-10所示為定時時間為1h的梯形圖及時序圖,輔助繼電器M1用于定時啟停控制,采用兩個0.1s定時器T14和T15串級使用。當T14開始定時后,經1800s延時,T14的常開觸點閉合,使T15再開始定時,又經1800s的延時,T15的常開觸點閉合,Y4線圈接通。從X14接通,到Y4輸出,其延時時間為1800s+1800s=3600s=1h。





用定時器串級的長延時程序,圖解多個定時器組合的延時程序的PLC梯形圖

圖5-10  用定時器串級的長延時程序,圖解多個定時器組合的延時程序的PLC梯形圖

a)梯形圖      b)時序圖 SHAPE  \* MERGEFORMAT

Tags:PLC,梯形圖,延時程序
