PLC模擬量控制變頻器

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-04-17

1.plc模擬量模塊輸出的0-10v電壓或者4-20mA電流都可以接到變頻器上,實際生產中也是這樣使用的。還有你說的電位器控制,也要接變頻器端子1和2的10V電壓,見上傳圖片--變頻器接線圖。
2.模擬量輸入(電壓或電流信號)僅僅修改P756是不夠的,還要將端子板上的DIP開關必須設定為正確的位置。見上傳圖片--變頻器模擬量輸入
DIP1(左面)模擬量輸入1設為OFF表示0-10V,模擬量輸入1設為ON表示0-20mA。
DIP2(右面)模擬量輸入2和DIP1同理。

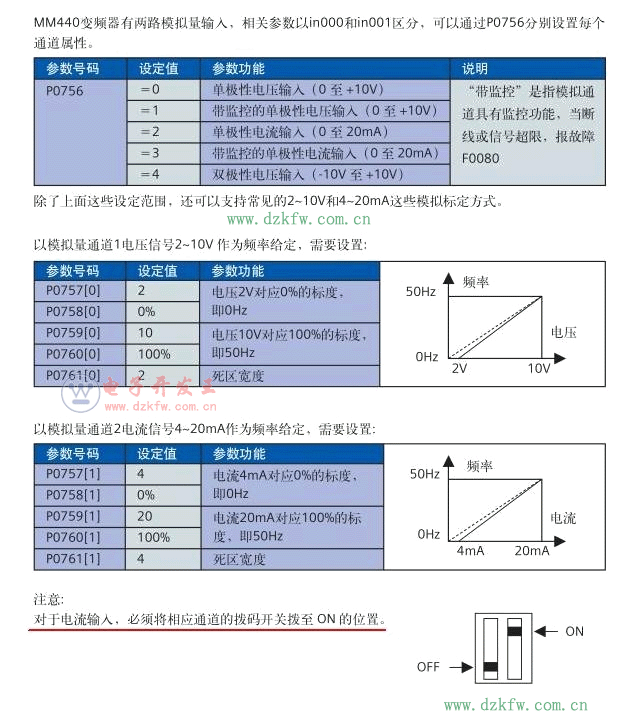

變頻器模擬量輸入
1,變頻器模擬量輸入

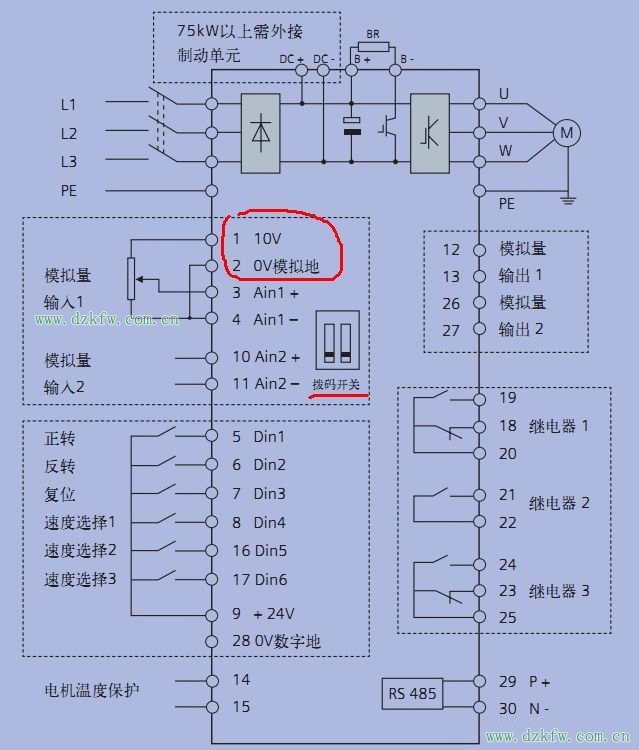

變頻器接線圖

  2,變頻器接線圖
