本文介紹一下plc學習入門梯形圖程序，可以作為學習者的參考。入門程序有很多這里挑各別典型梯形圖介紹。

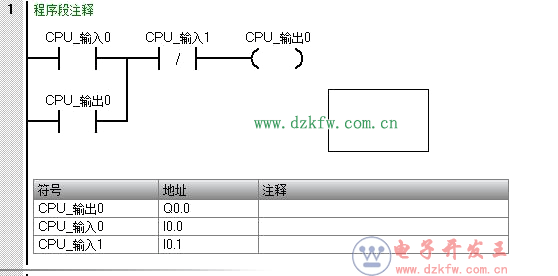

第一 plc起保停梯形圖


這個可能就是plc梯形圖中，最簡單的啟動-保持-停止。
動作原理：當I0.0有輸入時，此時Q0.0線圈得電，有輸出。啟動
同時Q0.0常開觸點，閉合，形成自鎖。 保持
當I0.1有信號輸出，Q0.0線圈失電，無輸出。 停止

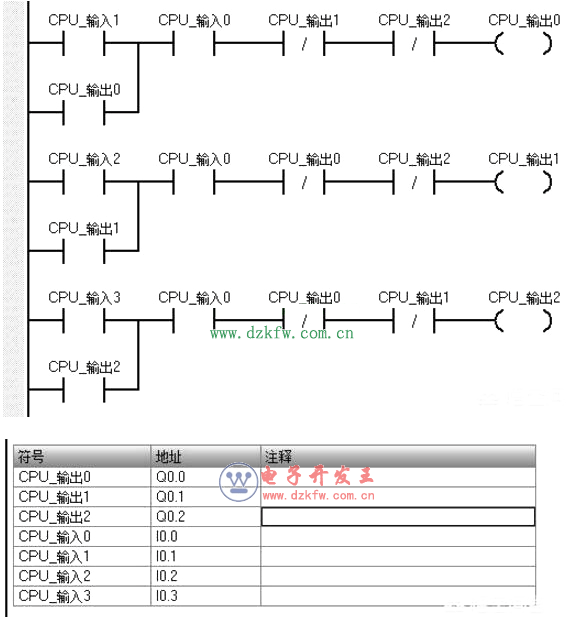

第二 plc搶答器項目梯形圖程序


以上程序就是搶答器的程序，主持人控制I0.0，當主持人準備好后，按下I0.0接入的按鈕，這時三位選手可以進行搶答，如I0.2的選手提前按下所接按鈕這時Q0.1形成自鎖，保持通電。此時其他兩位選手的常閉Q0.1斷開，確保Q0.0和Q0.2不會通電。以完成搶答的作用。
可將上述兩個程序加到一起，形成主持人按一下之后就可以就行搶答，而不是主持人需要一直按，可自己進行設計。

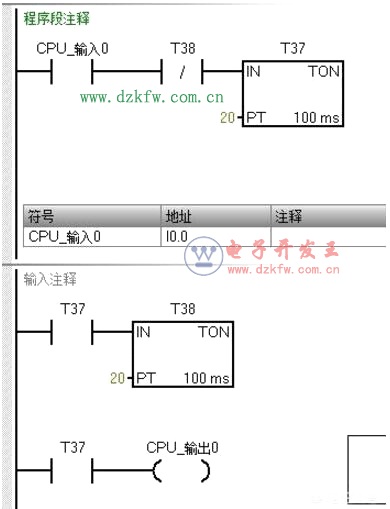

三 PLC閃爍電路


當i0.0常開觸點接通時，T37以100ms為基準開始計時2秒，到達2秒后T37常開觸點閉合此時T38開始計時,Q0.0有輸出，當T38到達2秒計時值時，T38常閉觸點斷開，T37失電T37常開觸點全部斷開，Q0.0 沒有輸出。周而復始的動作，形成閃爍電路。
