1.    plc與輸出設備的一般連接方法

PLC與輸出設備連接時，不同組（不同公共端）的輸出點，其對應輸出設備（負載）的電壓類型、等級可以不同，但同組（相同公共端）的輸出點，其電壓類型和等級應該相同。要根據輸出設備電壓的類型和等級來決定是否分組連接。如圖1所示以FX2N為例說明PLC與輸出設備的連接方法。圖中接法是輸出設備具有相同電源的情況，所以各組的公共端連在一起，否則要分組連接。圖中只畫出Y0-Y7輸出點與輸出設備的連接，其它輸出點的連接方法相似。

圖1  PLC與輸出設備的連接

2.    PLC與感性輸出設備的連接

PLC的輸出端經常連接的是感性輸出設備（感性負載），為了抑制感性電路斷開時產生的電壓使PLC內部輸出元件造成損壞。因此當PLC與感性輸出設備連接時，如果是直流感性負載，應在其兩端并聯續流二極管；如果是交流感性負載，應在其兩端并聯阻容吸收電路。如圖2所示。

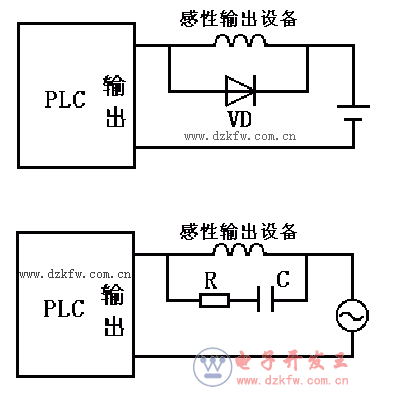

圖2 PLC與感性輸出設備的連接

圖中，續流二極管可選用額定電流為1A、額定電壓大于電源電壓的3倍；電阻值可取50~120Ω，電容值可取0.1~0.47μF，電容的額定電壓應大于電源的峰值電壓。接線時要注意續流二極管的極性。

3．PLC與七段LED顯示器的連接

PLC可直接用開關量輸出與七段LED顯示器的連接，但如果PLC控制的是多位LED七段顯示器，所需的輸出點是很多的。

如圖3所示電路中，采用具有鎖存、譯碼、驅動功能的芯片CD4513驅動共陰極LED七段顯示器，兩只CD4513的數據輸入端A～D共用PLC的4個輸出瑞，其中A為最低位，D為最高位。（www.tuo13886.net.cn 版權所有）LE是鎖存使能輸入端，在LE信號的上升沿將數據輸入端輸入的BCD數鎖存在片內的寄存器中，并將該數譯碼后顯示出來。如果輸入的不是十進制數，顯示器熄滅。LE為高電平時，顯示的數不受數據輸入信號的影響。顯然，N個顯示器占用的輸出點數為P=4＋N。

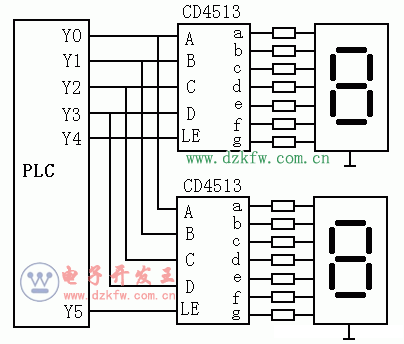

圖3  PLC與兩位七段LED顯示器的連接

如果PLC使用繼電器輸出模塊，應在與CD4513相連的PLC各輸出端接一下拉電阻，以避免在輸出繼電器的觸點斷開時CD4513的輸入端懸空。PLC輸出繼電器的狀態變化時，其觸點可能抖動，因此應先送數據輸出信號，待該信號穩定后，再用LE信號的上升沿將數據鎖存進CD4513。

4. PLC與輸出設備連接的其它注意事項

1）除了PLC輸入和輸出共用同一電源外，輸入公共端與輸出公共端一般不能接在一起；

2）PLC的晶體管和晶閘管型輸出都有較大的漏電流，尤其是晶閘管輸出，將可能會出現輸出設備的誤動作。所以要在負載兩端并聯一個旁路電阻，旁路電阻R的阻值估算可由下式確定：

                                                                                   其中UON是負載的開啟電壓（V），I是輸出漏電流（mA）。
