過載報警控制的PLC線路與梯形圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-12-25

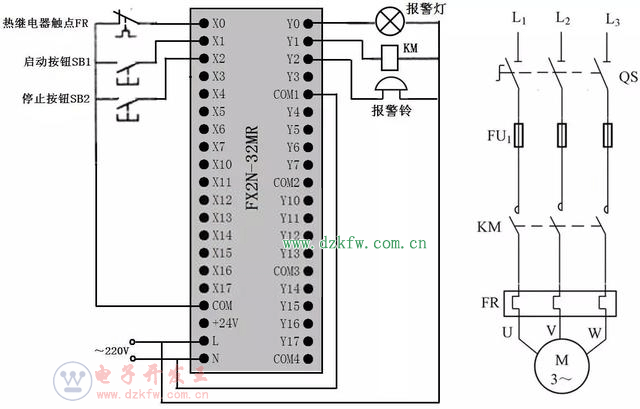

過載報警控制的PLC線路與梯形圖

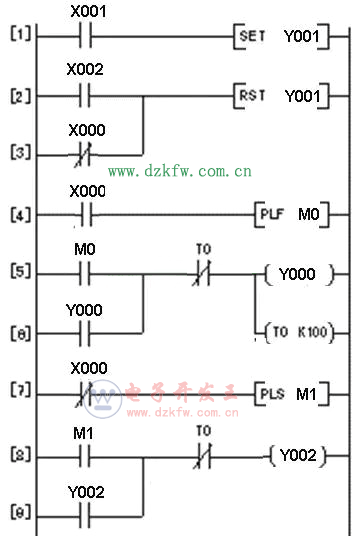

過載報警控制的PLC梯形圖

plc線路與梯形圖說明如下:
(1)起動控制
按下起動按鈕SB1→[1]X001常開觸點閉合→[SET Y001]指令執行→Y001線圈被置位,即Y001線圈得電→Y1端子內部硬觸點閉合→接觸器KM線圈得電→KM主觸點閉合→電動機得電運轉。
(2)停止控制
按下停止按鈕SB2→[2]X002常開觸點閉合→[RST Y001]指令執行→Y001線圈被復位,即Y001線圈失電→Y1端子內部硬觸點斷開→接觸器KM線圈失電→KM主觸點斷開→電動機失電停轉。

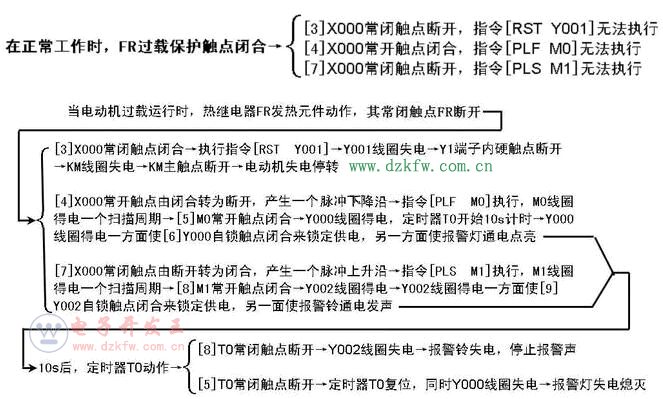

(3)過載保護及報警控制

過載報警控制的PLC線路與梯形圖

Tags:過載報警,PLC,梯形圖
