啟動梯形圖任何邏輯塊的第一條指令是LD或LD NOT指令，每一個這樣的指令需要一條助記符行。該指令的梯形圖和助記符如圖所示。

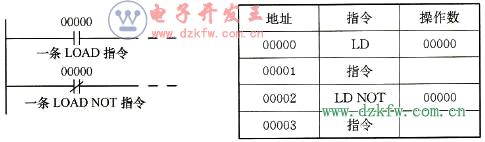

    圖   LD和LD NOT指令的梯形圖和助記符程序

    在圖中對應LD指令行上，當IR00000為“1”時，執行條件為ON，則按照ON條件執行右側的指令。而對應LD NOT指令行上，當IR00000為“1”時，執行條件為OFF，右側指令按OFF條件執行。

    若是對應LD指令行上，當IR00000為“0”時，執行條件為OFF，右側指令按OFF條件執行，而對應LD NOT指令行上，當IR00000為“0”時，執行條件為ON，右側指令按照ON條件執行。

    該指令的操作數是IR、SR、AR、HR、TC、LR、TR區域中的位地址。
