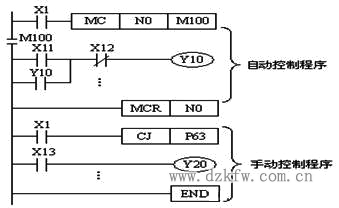

在自動與半自動工作設備中，有自動控制與手動控制的聯鎖，如圖所示。輸入信號X1是選擇開關，選其觸點為聯鎖型號。當X1為ON時，執行主控指令，系統運行自動控制程序，自動控制有效，同時系統執行功能指令CJ? P63，直接跳過手動控制程序，手動調整控制無效。當X1為OFF時，主控指令不執行，自動控制無效，跳轉指令也不執行，手動控制有效。
