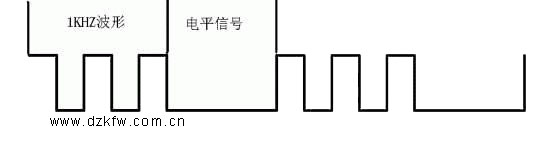

生活中我們常常到各種各樣的報警聲，例如“嘀、嘀、…”就是常見的一種聲音報警聲，但對于這種報警聲，嘀0.2秒鐘，然后斷0.2秒鐘，如此循環下去，假設嘀聲的頻率為1KHz，則報警聲時序圖如下圖所示：

        上述波形信號如何用單片機來產生呢？

        由于要產生上面的信號，我們把上面的信號分成兩部分，一部分為1KHZ方波，占用時間為0.2秒；另一部分為電平，也是占用0.2秒；因此，我們利用單片機的定時/計數器T0作為定時，可以定時0.2秒；同時，也要用單片機產生1KHZ的方波，對于1KHZ的方波信號周期為1ms，高電平占用0.5ms，低電平占用0.5ms，因此也采用定時器T0來完成0.5ms的定時；最后，可以選定定時/計數器T0的定時時間為0.5ms，而要定時0.2秒則是0.5ms的400倍，也就是說以0.5ms定時400次就達到0.2秒的定時時間了。

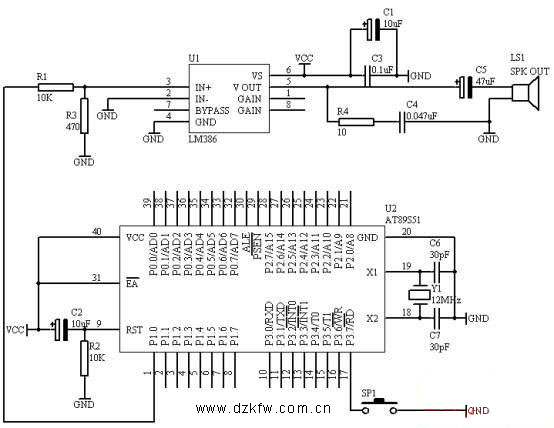

電路原理圖

匯編源程序
T02SA EQU 30H
T02SB EQU 31H
FLAG BIT 00H
   ORG 00H
   LJMP START
   ORG 0BH
   LJMP INT_T0
START: MOV T02SA,#00H
   MOV T02SB,#00H
   CLR FLAG
   MOV TMOD,#01H
   MOV TH0,#(65536-500) / 256
   MOV TL0,#(65536-500) MOD 256
   SETB TR0
   SETB ET0
   SETB EA
   SJMP $
INT_T0:
   MOV TH0,#(65536-500) / 256
   MOV TL0,#(65536-500) MOD 256
   INC T02SA
   MOV A,T02SA
   CJNE A,#100,NEXT
   INC T02SB
   MOV A,T02SB
   CJNE A,#04H,NEXT
   MOV T02SA,#00H
   MOV T02SB,#00H
   CPL FLAG
NEXT: JB FLAG,DONE
   CPL P1.0
DONE: RETI
   END

C語言源程序
#include <AT89X51.H>
unsigned int t02s;
unsigned char t05ms;
bit flag;

void main(void)
{
  TMOD=0x01;
  TH0=(65536-500)/256;
  TL0=(65536-500)%256;
  TR0=1;
  ET0=1;
  EA=1;
  while(1);
}

void t0(void) interrupt 1 using 0
{
  TH0=(65536-500)/256;
  TL0=(65536-500)%256;
  t02s++;
  if(t02s==400)
    {
      t02s=0;
      flag=~flag;
    }
  if(flag==0)
    {
      P1_0=~P1_0;
    }
}
