該版本采用了強大的高頻開關晶體管（BD139），強大的晶體管可以提升效果。所謂“越強責任也越大”。

　　因此，使用這種裝置需要非常謹慎，不能在任何敏感電子設備附近使用（特別是硬盤驅動器），因為它是能夠產生高頻率環境，這很容易破壞你的小工具！而與變壓器的工作采取適當的安全措施，并使用絕緣套管，因為可能會存在觸電的危險。 （而不是使用電源適配器或電池）。

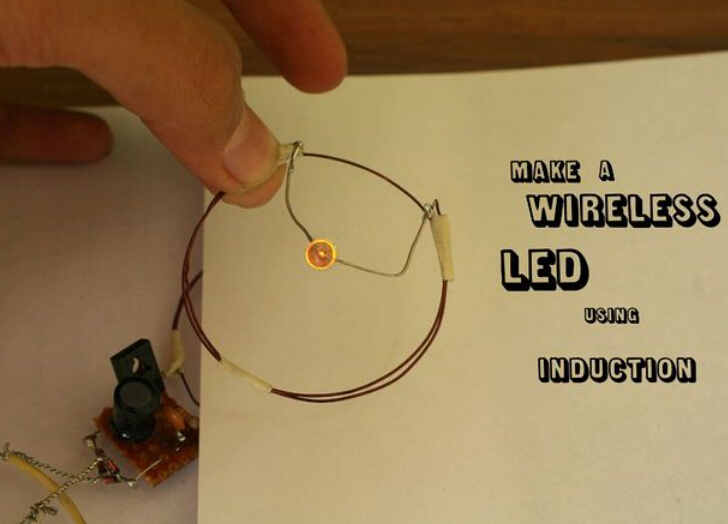

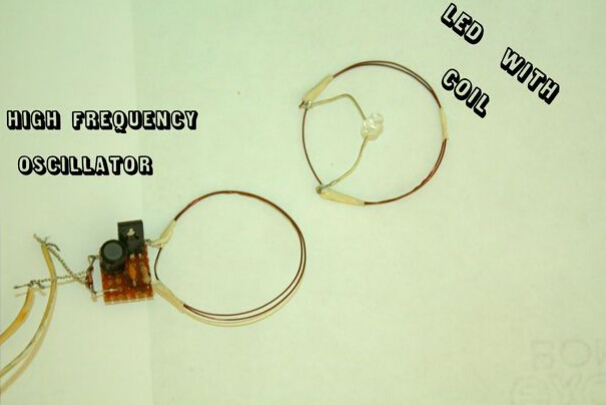

　　這個無線LED燈制作很簡單，而且可用于展示和研究電磁感應的原理。制作材料也很容易得到。

　　材料：

　　1. 2 x 2匝線圈

　　2. 33k電阻

　　3.一個100nF的電容（代碼：104）

　　4.100μH（微亨）電感

　　5.一個LED（紅/橙/紅貼片效果最好）

　　6.BD139晶體管（或同樣功能的）

　　7.橋式整流器（選購我用的1N4148二極管）

　　8.一個穿孔板（3x3cm）

　　9. 電線，錫，電源（6-12V）

　　第一步：收集材料

　　

　　

　　

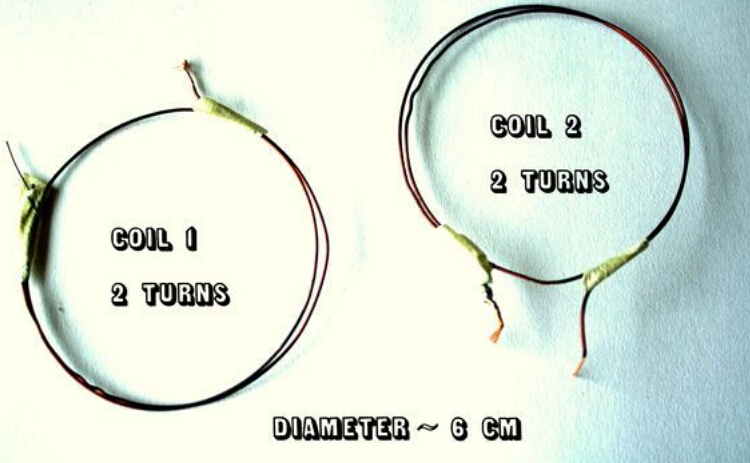

　　1.線圈可以利用舊的磁環

　　2.晶體管（BD139），電阻器（33K - 橙色//橙色//橙色）和電容（100nF的 - 104）是相當常見的，可以從當地的電子店購買。

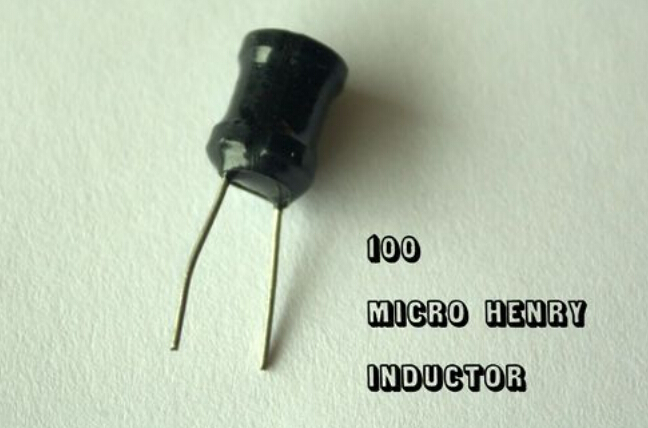

　　3.電感可以從舊電路板拆解，也可以通過線圈繞在鐵氧體磁芯制成。

　　4.做一個小型橋式整流器。

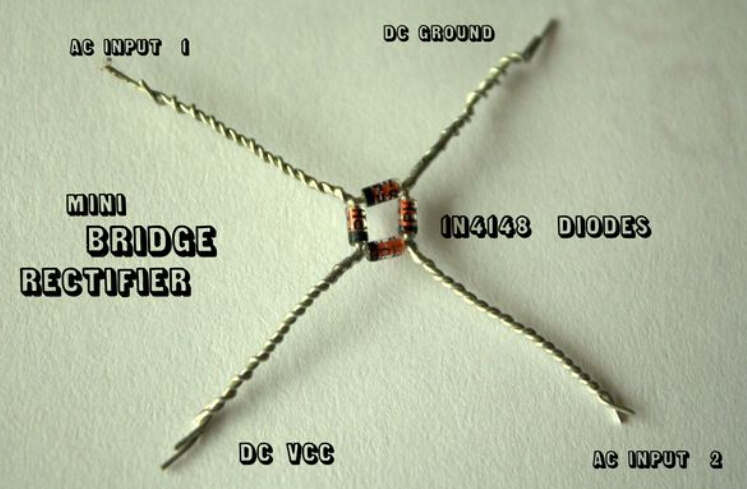

　　第二步：迷你橋式整流器

　　

　　

　　您需要4個1N4148二極管。

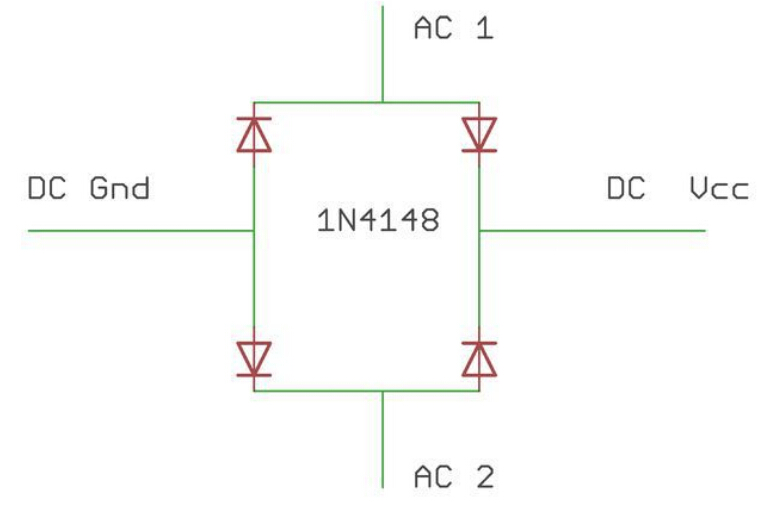

　　1.按照原理圖一個接一個的連接4個二極管。

　　2.擰線（注意二極管的極性，黑線表示負極）。

　　3.焊接在一起。

　　4.這樣，整流橋已經做好了。

　　我用了一個整流橋，因為我用的交流電源（6-12V），但你可以跳過這步，只要使用電池就行。

第三步：焊接電路

　　

　　

　　

　　

　　

　　

　　振蕩電路：

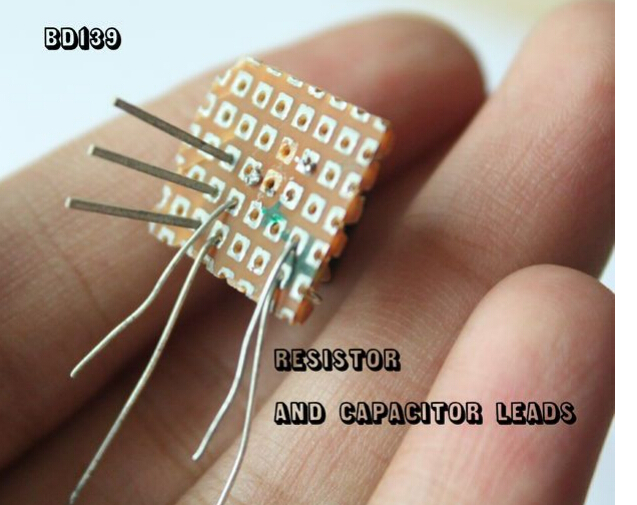

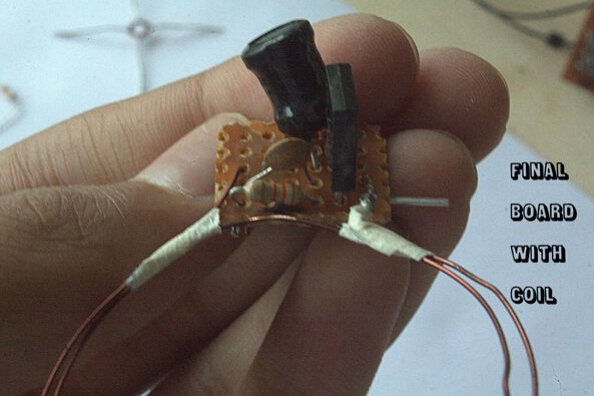

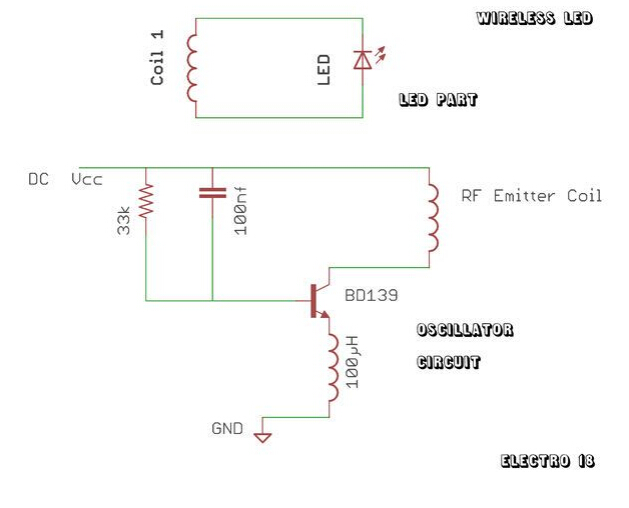

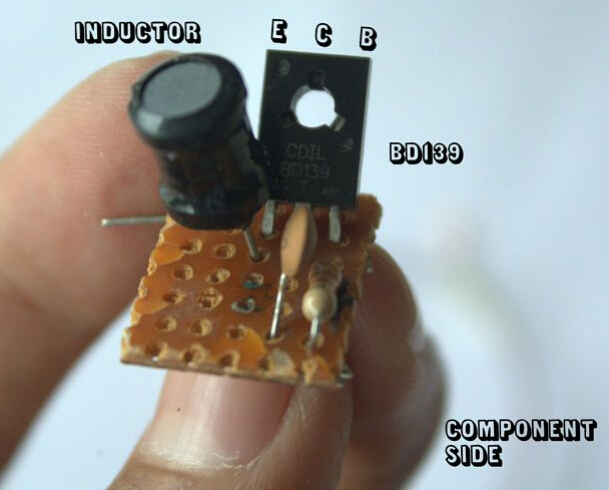

　　1.按照原理圖焊接電路，如圖所示。（在穿孔板上）

　　2.你也可以在面包板上制作。

　　3.焊接線圈的時候要小心，盡量不要使它變形。它的形狀必須是完美的圓形，且在一個平面。

　　LED部分：

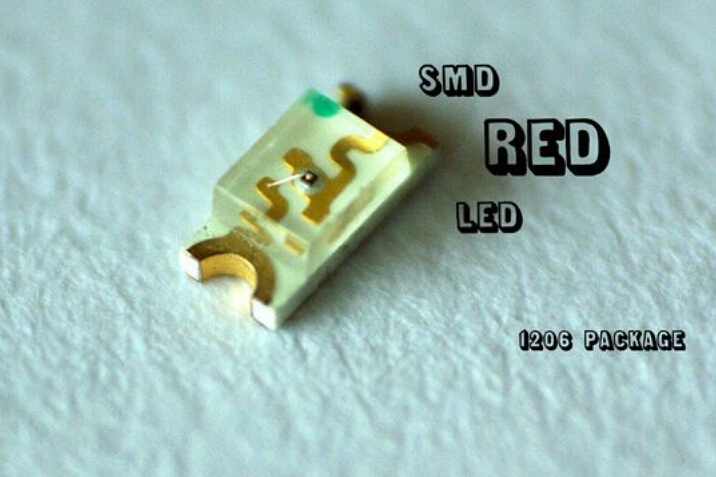

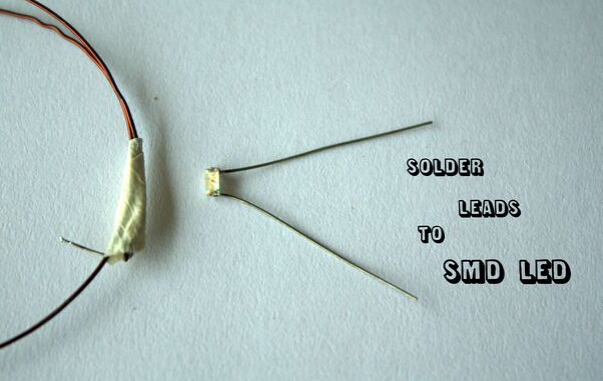

　　1.如果你用的是貼片LED，就要在焊盤上焊一對引線。

　　2.如果你用的是插件LED，直接將引角焊在線圈上就行（不需要關心極性）。

　　第四步：加工

　　該制作主要適用于相互感應的原理。磁通量是由發射器線圈產生，連結到次級線圈（線圈與LED），因此，線圈中產生電磁場。

　　第五步：測試并排除故障

　　

　　

　　

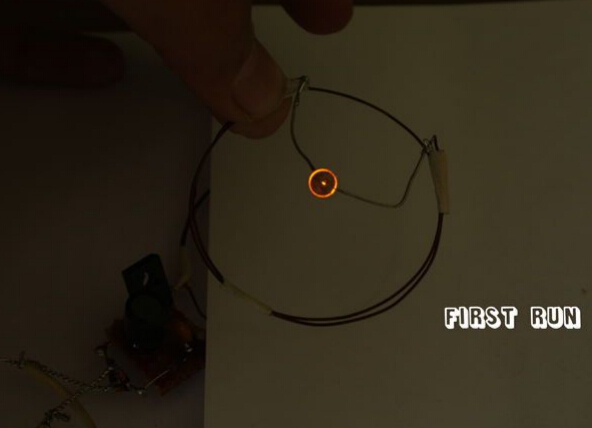

　　電路測試：

　　1.把振蕩器連到直流電源上（6-12V 根據您的晶體管決定）

　　2.將驅動線圈放在穩定的平面上。

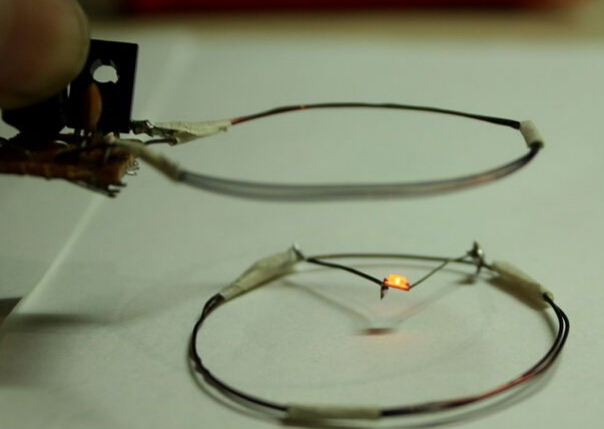

　　3.按住LED線圈使得兩個線圈在平行平面。

　　4.把LED線圈靠近振蕩線圈（不要接觸）

　　5.該晶體管的溫度可能會上升一點，但沒關系！

　　6.成功。

　　故障排除：

　　1.檢查焊接接頭。

　　2.避免振蕩器電路板有任何不良接觸。

　　3.確保該線圈是圓形的，并且不變形。

　　4.保持線圈在最佳距離。

　　5.如果線圈有點傾斜，那么LED發光不會這么明亮。
