NE555脈沖發生器

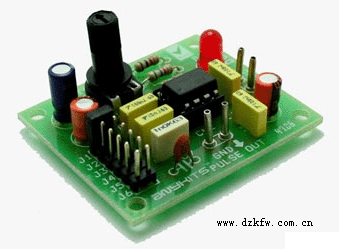

該信號發生器是一個基于NE555制作的。可用于實驗用的信號源。電源電壓為12V，最大工作電流為40mA，通過跳線設置可以輸出1Hz-180KHz的頻率范圍。有電源指示燈。電路原理圖如下圖。

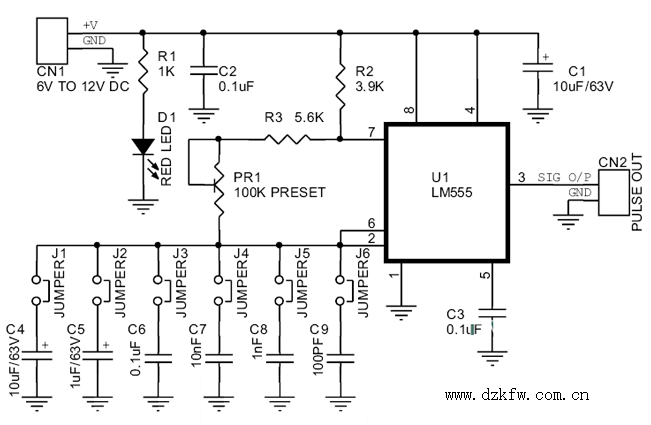

NE555脈沖信號發生器電路原理圖

信號發生器跳線帽設置頻率

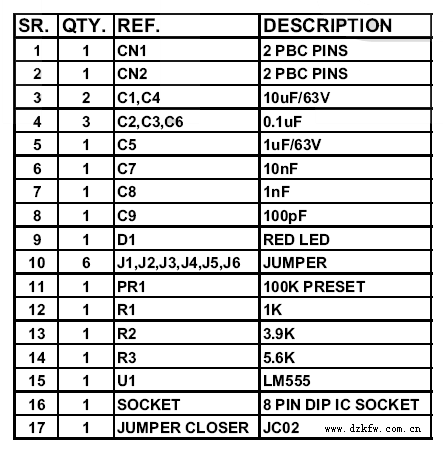

元件清單

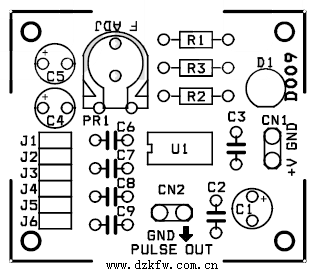

PCB圖
