光電耦合器測試電路制作

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2013-4-7

    光電耦合器運用廣泛,筆者依據光電耦合器特性,設計一個方便的測試光電耦合器電路,該電路簡單、準確,使用方便。

電路原理

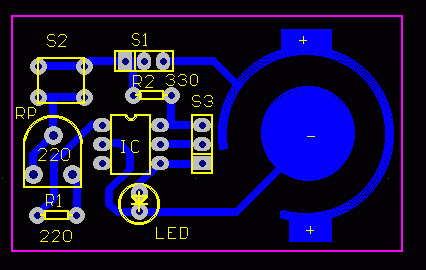

    當電源接通后,LED不發光。按下S2,LED會發光。調RP,LED的發光強度會發生變化,說明光電耦合器是好的。印刷電路板圖如下圖,電池采用3V紐扣電池,電池安裝在印刷板的銅箔面,用銅片扣住并焊穩即可。

    本印刷板適合用于TLP621、TLP521、TLP321、TLP124、TLP121、PC817、PC713、PC617、ON3111、ON3131以及TLP332、TLP532、TLP632、TLP634、TLP732、CNX82A、FX0012CE,在使用4個腳的光電耦合器器時把S3的1、2腳短路;在使用6個腳的光電耦合器時請把S3的2、3腳短路。

Tags:光電耦合器測試電路,制作
責任編輯:admin
