前幾期，我們發表過西門子PLC的模擬量手把手教學文，發現大家很感興趣，也有不少朋友給我們留言需要我們發表些三菱PLC的，苦于事多，力不從心！今天熬夜，把這空缺補上！（熬夜傷身，記得多給我們雞腿補補）

先用例子來引導

有一個壓力變送器，量程為0～20MPa，輸出信號為0～10V。PLC借助FX2N-2AD的模擬量輸入模塊，將壓力值傳送給上位機顯示。

其中的FX2N-2AD模塊的量程為0～10V，轉換后的數字量為0～4000，（這個0~4000，是FX2N-2AD模塊的輸出特性，也就是線性比的數據值，跟西門子的0~32000和0~27648是一個道理）。

 所需主要軟硬件配置

① 1套GX DEVELOPER V8.86；

② 1個FX2N-2AD模塊；

③ 1臺FX2N-16MT PLC。

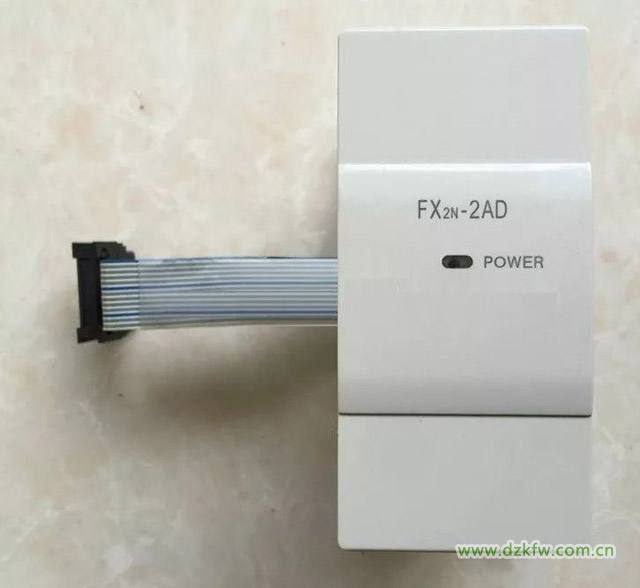

第一步——FX2N-2AD 了解

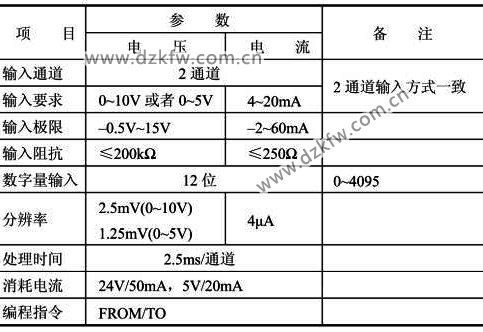

FX2N-2AD模塊只有兩個通道，也就是說最多只能和兩路模擬量信號連接，其轉換精度為12位。FX2N-2AD模塊并不需要外接電源供電，其電源直接由PLC供給。



 第二步——FX2N-2AD 接線

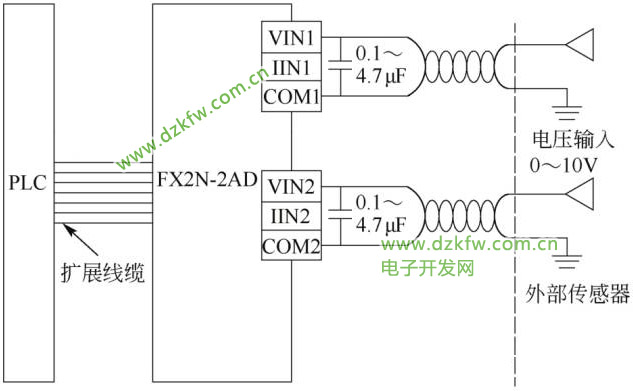

FX2N-2AD模塊可以轉換電流信號和電壓信號，但其接線有所不同，外部電壓信號與FX2N-2AD模塊的連接如下圖所示，傳感器與模塊的連接最好用雙絞線，當模擬量的噪聲或者波動較大時，在圖中連接一個00.1～4.7μF的電容，VIN1和VIN2與電壓信號的正信號相連，COM1和COM2與信號的低電平相連。FX2N-2AD模塊的供電直接由PLC通過擴展電纜提供，并不需要外接電源。

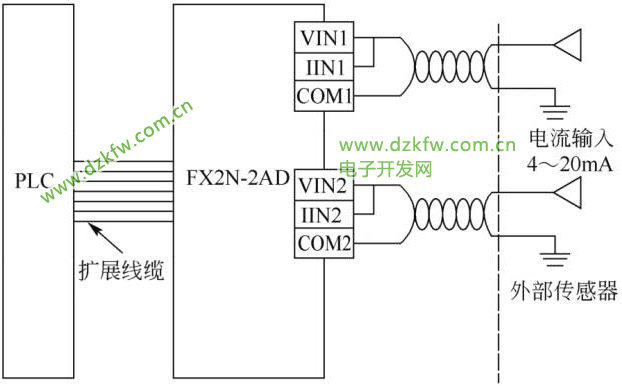

外部電流信號與FX2N-2AD模塊的連接如下圖所示，傳感器與模塊的連接最好用雙絞線，IIN1和IIN2與電流信號的正信號相連，COM1和COM2與信號的低電平相連。VIN1和IIN1短接，VIN2和IIN2短接。



此模塊的不同的通道只能同時連接電壓或者電流信號，如通道1輸入電壓，那么通道2的輸入只能是電壓信號。

【關鍵點】

① FX2N-2AD不能將一個通道作為模擬電壓的輸入，而另一個作為電流輸入，這是因為兩個通道使用相同的偏值量和增量值。

② 模塊的轉換位數為12位，對應的數字為2的12次方減1=4095，但實際應用時，為了計算方便，通常情況下都將最大模擬量輸入（DC 10V或20mA）所對應的數字量設定為4000，A/D轉換的輸出特性見下表1。

④ 輸入信號只能是單極性的。

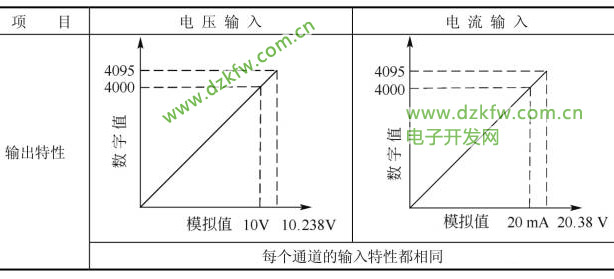

表1 A/D轉換的輸出特性

第三步——FX2N-2AD 模塊的編程

相對于其他的PLC（如西門子S7-200），FX2N-2AD模塊的使用不是很方便，要使用FROM/TO指令。使用TO指令啟動A/D轉換，用FROM指令將A/D轉換結果讀入PLC。

轉換結果數據在模塊緩沖存儲器（BFM）中的存儲地址如下。

BFM＃0的bit0～bit7：轉換結果數據的低8位。

BFM＃1的bit0～bit3：轉換結果數據的高4位。

A/D轉換控制信號在模塊緩沖存儲器（BFM）中的存儲地址如下：

BFM＃17的bit0：通道選擇，為0時，選擇通道1；為1時，選擇通道2。

BFM＃17的bit1：A/D轉換的啟動信號，上升沿啟動A/D轉換。

說了以上三步，回到文章開篇的例子（我知道你肯定已經忘記什么內容，趕緊往上翻~~），如何對例子進行編程呢?

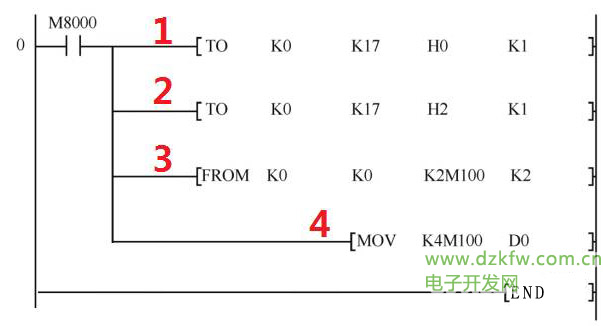

直接看程序：



借助：第三步——FX2N-2AD 模塊的編程的內容。我們對上面程序進行講解：

1：BFM#17的bit0 寫入0值，代表我們選擇FX2N-2AD 模塊的第一個通道來采取壓力變送器的信號。

2：BFM#17的bit1 寫入1值，代表我們要啟動通道1的A/D轉換功能。

3：PLC獲取FX2N-2AD 模塊的數據，寫到M100~M131。

4：數據優化，將數據傳送至D0，為了后期處理準備。

別以為就這樣完事了，D0的數值只是轉換后的數字，并非真實壓力值！我們還要進行線性化計算：

壓力表量程：0～20MPa（0～20000kPa）對應于轉換后的數字：0～4000，轉換公式為：

P=（20000*D0）/4000=5*D0

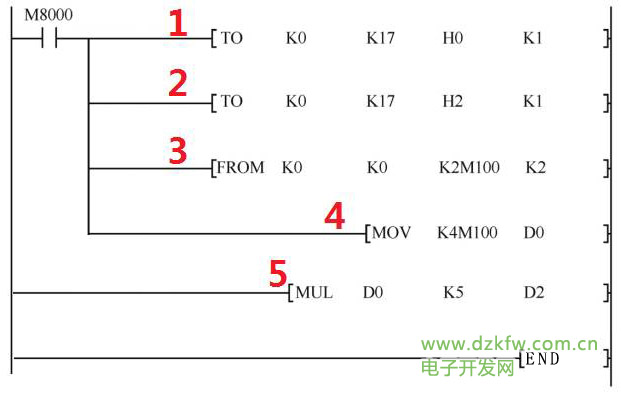

因此還需要加上第五步：



D2的數值就是檢測到的壓力值啦~
