當我們?cè)趯?shí)際的應用中需要對當前的溫度或是壓力進行采集顯示的時候，我們需要用到模擬量模塊來對模擬量信號進行采集，在這里我們以S7-200smart PLC的EMAE04模擬輸入模塊為例來說明如何使用這個模塊來采集溫度或是壓力。

例如：現需要實時監控發電機機組的溫度，假設變送器輸出的信號為0到10V的電壓信號，最大溫度值為150。最小溫度值為0度。

要完成正確讀取實際的溫度值，需要進行以下三步操作：

第一、正確的接線

第二、正確的硬件組態

第三、編寫正確的程序

1、按照變送器提供的信號輸出接線方式進行正確的接線，對于EMAE04模塊的信號接入。

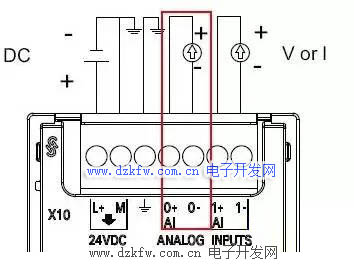

如圖所示：

若變送器為三線制輸出的變送器，則接線時，先把變送器的24V電源接上，變送器上的信號輸出接端0+，0-端子接24V電源負。

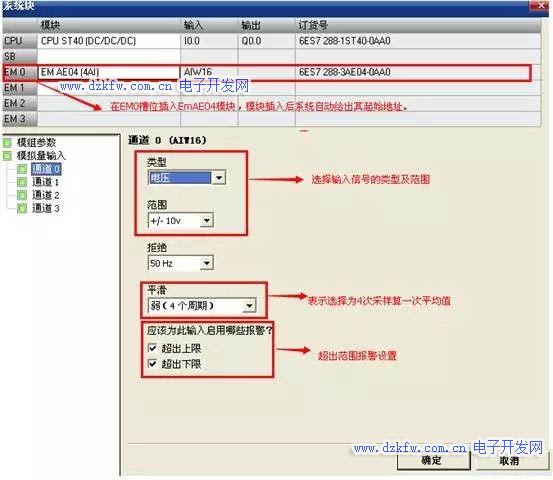

2、打開S7-200smart的編程軟件STEP 7-MicroWIN SMART，打開其系統塊對其進行硬件組態。如圖所示：

注意：對于信號類型的選擇，通道0的設置對通道1的設置也有效，通道2的設置對通道3 也同樣有效。


3、編寫轉換程序

S7-200smartPLC來說其最大的數字量為27648。我們可以根據其得到的數字量的大小轉換成我們實際的溫度值。

對其轉換程序，我們可以使用S7-200中的scaling模擬量轉換庫，使用庫移植的方法把其移植到S7-200smart的軟件中。其移植方法可以參考前面所介紹的內容。

　　Input :表示需要轉換的數字量，即采樣所的數字量

　　Ish：換算對象的高限，即最大模擬量所對應的數字量值（27648）

　　Isl: 換算對象的低限，即最小模擬量所對應的數字量值（0）

　　Osh：換算結果的高限，即測量范圍最大值

　　Osl：換算結果的底限，即測量范圍最小值。

　　VD100：換算結果所存儲的值。
