1. 通信連接
   在連接好硬件接口時，打開軟件

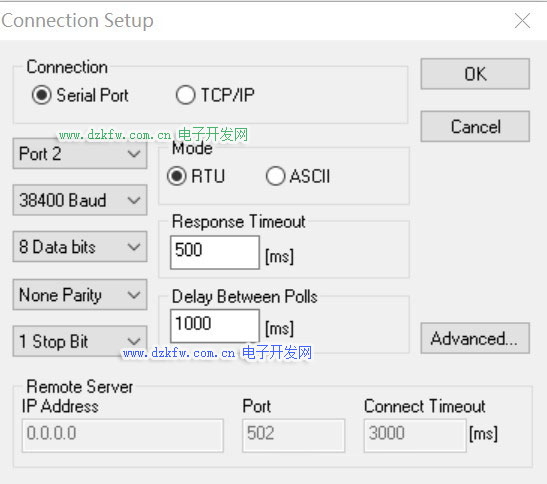

   選擇connection，出現下圖


圖中可以選擇，連接方式，串口號，波特率，校驗位，停止位以及通信時間
選好之后，點擊確定，通信就會連上

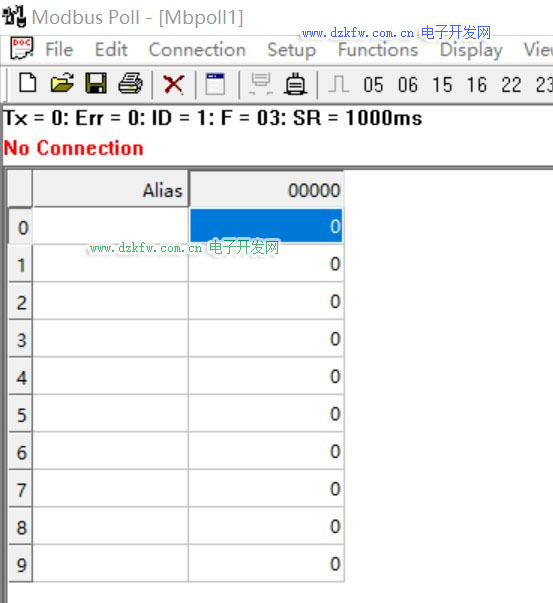

左上角的Tx指通訊次數，Err指錯誤次數（沒通訊成功的次數），ID指設備的通訊ID，F(xiàn)指功能，SR指通訊時間
如果出現timeout，說明通訊沒有連接上，可能是你的連接參數沒有選擇對，或者是設備ID（通訊接口）錯誤

2. 選擇功能

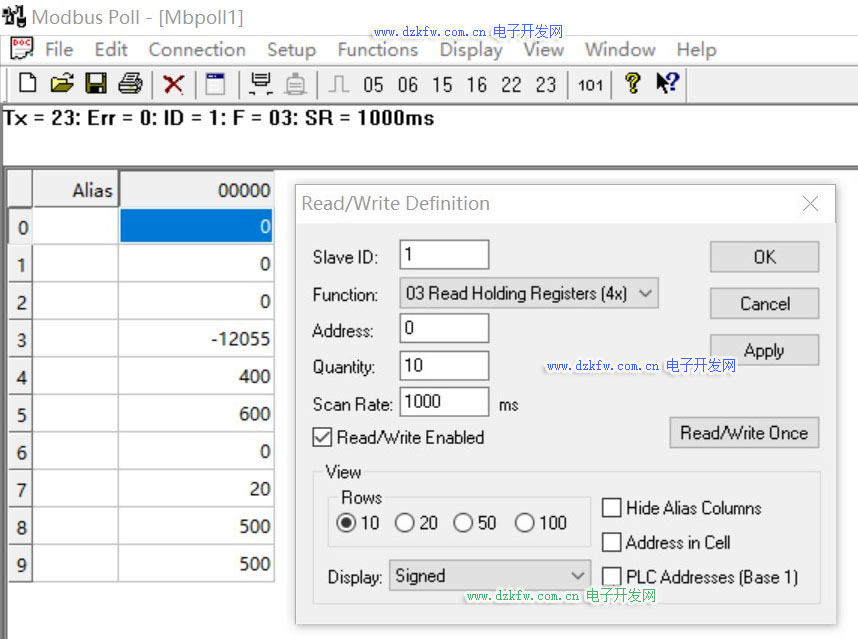

   連接不成功，出現了timeout后，可能是設備ID（通訊接口）選擇錯誤，可以在軟件界面中，點擊鼠標右鍵，選擇第一個選項，read/write…出現下圖


圖中的Slave ID就是指設備ID（通訊接口），可以自己根據自己的通信對象選擇
Function指的是功能，常用的是功能3，是對單個寄存器進行賦值；功能4是指對寄存器進行讀取參數
Adress指寄存器起始位置，Quantity指從起始位置到后面的數量，可以自己選擇
Scan Rate指的是通訊時間
Rows指的是軟件界面的寄存器有多少行
Display指數據格式
右下角的PLC Adress（BASE1）指寄存器地址計數從1開始，也就是說，Adress最小只能設為1，不能設置為0

全部設置好后，就可以正式調試

3. 記錄功能（存儲數據）
   軟件還可以將界面顯示的數據都保存下來
   選擇Setup，有一個功能選項log，創建一個txt文件，將界面上的數據按照順序存儲下來
