Modbus采用主從式通信，日常使用較多的是Modbus RTU和Modbus TCP/IP兩種協議。我司儀表較多為Modbus RTU協議，常用調試軟件為第三方工具M(jìn)odScan32，比較簡單易懂的一款軟件，下面介紹一下其使用方法。

ModScan32用來模擬主設備。它可以發送指令到從機設備（使用Modbus協議的智能儀表終端設備）中，從機響應之后，就可以在界面上返回相應寄存器的數據。

一、首先要保證外部的連接線正確連接好，確認數據線連接正常。

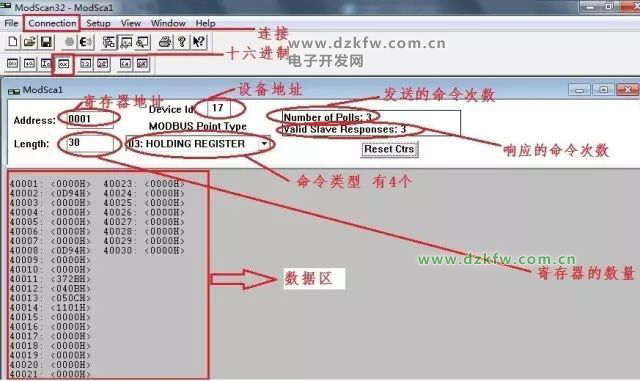

下面打開軟件界面，如下圖：

第一步、點擊菜單欄Connection-->connect，出現Connection Details對話框；

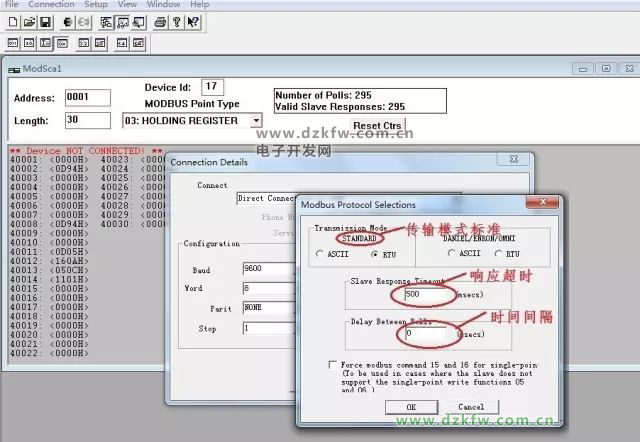

第二步、單擊rotocol Selection進入下一步；

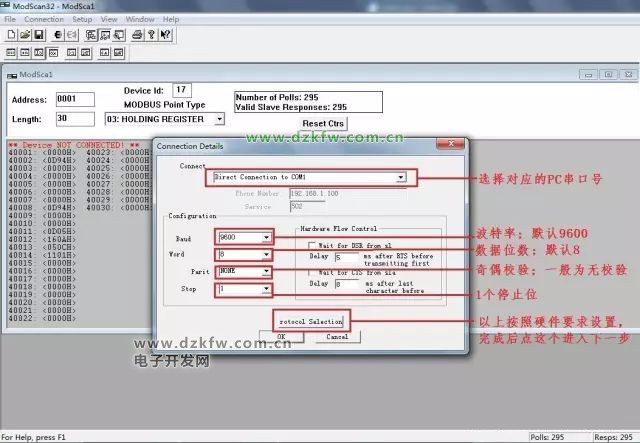

第三步、通訊參數設定；

注：

1、當通訊接口是串口時需要確定現在具體使用的是PC機的哪個串口。一般情況PC機集成配置 的串口為COM1，通過USB接口擴展的為COM3或COM4（具體機器會有所不同）。

2、通訊參數的選擇要與從站（儀表/設備）中的設置一致，包括通訊速率、數據長度、奇偶校驗和停止位。其中的“rotocol Selection”選擇默認的“RTU”模式。

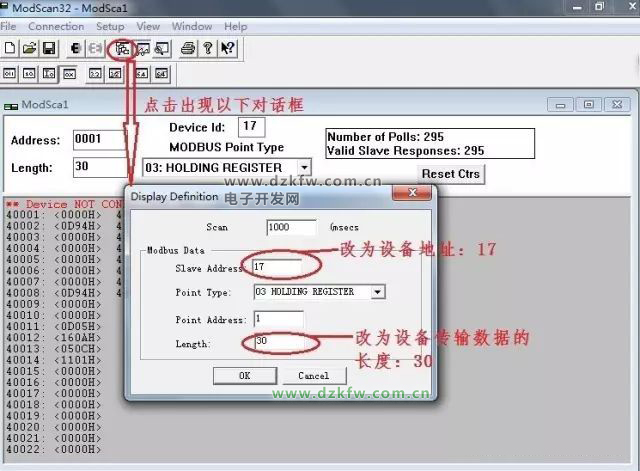

3、Device Id——從站儀表/設備地址號

4、Address——讀取的起始寄存器地址

5、Length——需要讀取的寄存器個數（一般建議先讀少量寄存器，確認通訊上了之后再批量讀多個寄存器數據。）

二、Modbus

1、在監視區的“MODBUS Point Type”中選擇通訊的Modbus寄存器類型。

01：COIL STATUS ——讀寫開關量類型DO

02：INPUT STATUS ——讀開關量類型DI

03：HOLDING REGUSTE ——讀寫WORD類型

04：INPUT REGISTER ——讀WORD類型

按照硬件產品說明書指導選擇哪一種類型，常規modbus規約讀取使用03功能碼

2、檢查通訊電纜，確認線路沒有問題后點擊快捷鍵，連接通訊。觀察數據顯示區的信息。

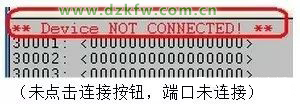

數據區最上方會顯示通訊狀態，如

3、 寄存器數據顯示區域，數據格式可選：二進制、八進制、十進制、十六進制格式。

三、報文區域解析

下圖為DTSY1352-NK儀表的報文示例：

發送的報文（十六進制）：

11 03 00 00 00 3c 47 4b

11：十進制17，為儀表地址

03：讀取的功能碼

0000H：起始寄存器地址（十進制為起始地址1）

00 3C：寄存器個數，3C轉換為十進制為60個

47 4b：CRC校驗碼

回復的報文（十六進制）：

11 03 78 ……（省略60個寄存器數據）48 cc

78：十六進制78即十進制120，表示120個字節（60個寄存器）

48 cc：CRC校驗碼

附：Modscan32可自行百度下載，體積較小。一般無需安裝，下載后解壓即可使用。
