軟件介紹

Modsim32是一個運行在windows下，作為在RTU或這ASCII傳輸模式下的MODBUS協議從設備的應用程序。用來模擬從設備（與之相對的是Modscan32，用于模擬主設備）。它可以接收主設備發送的指令報文，根據窗口配置的數據返回主設備需要的指令報文。

文章只談及工具的使用，對于Modbus本身通信協議的具體內容，請移步Modbus通信協議詳解。

鏈接：https://pan.baidu.com/s/1eno-yg6VZVNcjR44O0h0Uw
提取碼：84z1

相比起Modscan32，Modsim32的使用要簡單得多，功能少很多。

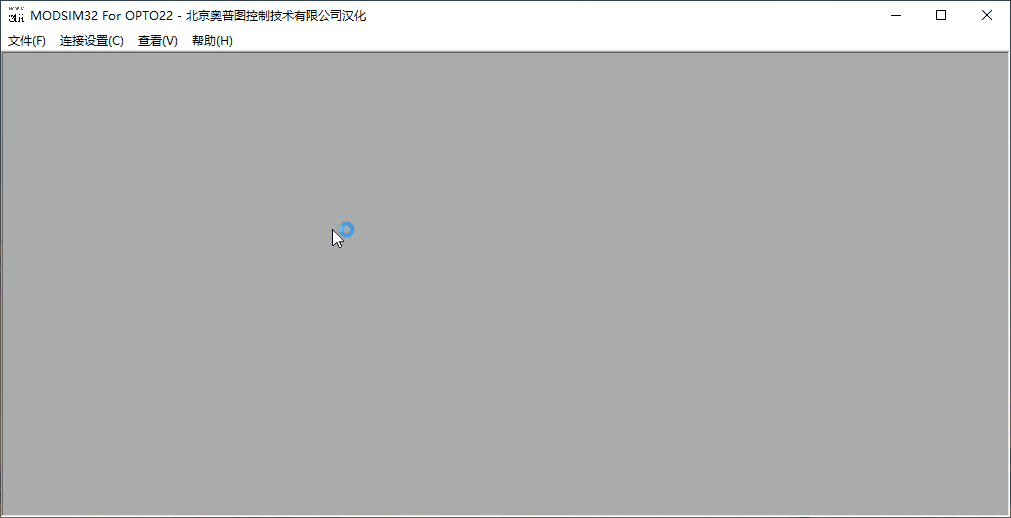

打開軟件后，需要先新建一個通信窗口。（一個窗口配置的數據代表可回復的數據，未配置的數據主設備是無法通過指令報文獲取到數據的）

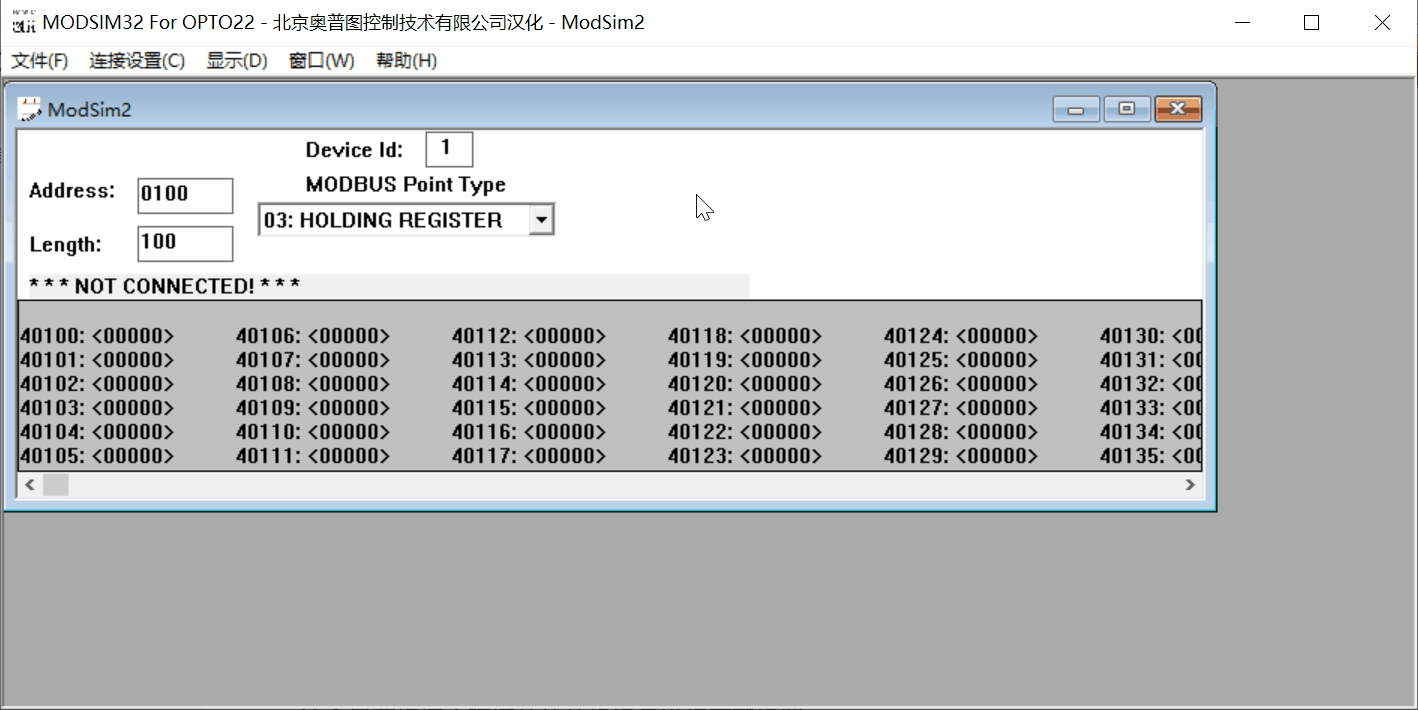

點擊菜單欄"連接設置"->"連接"->"端口x(x)"選擇對應的串口端口號或TCP連接。

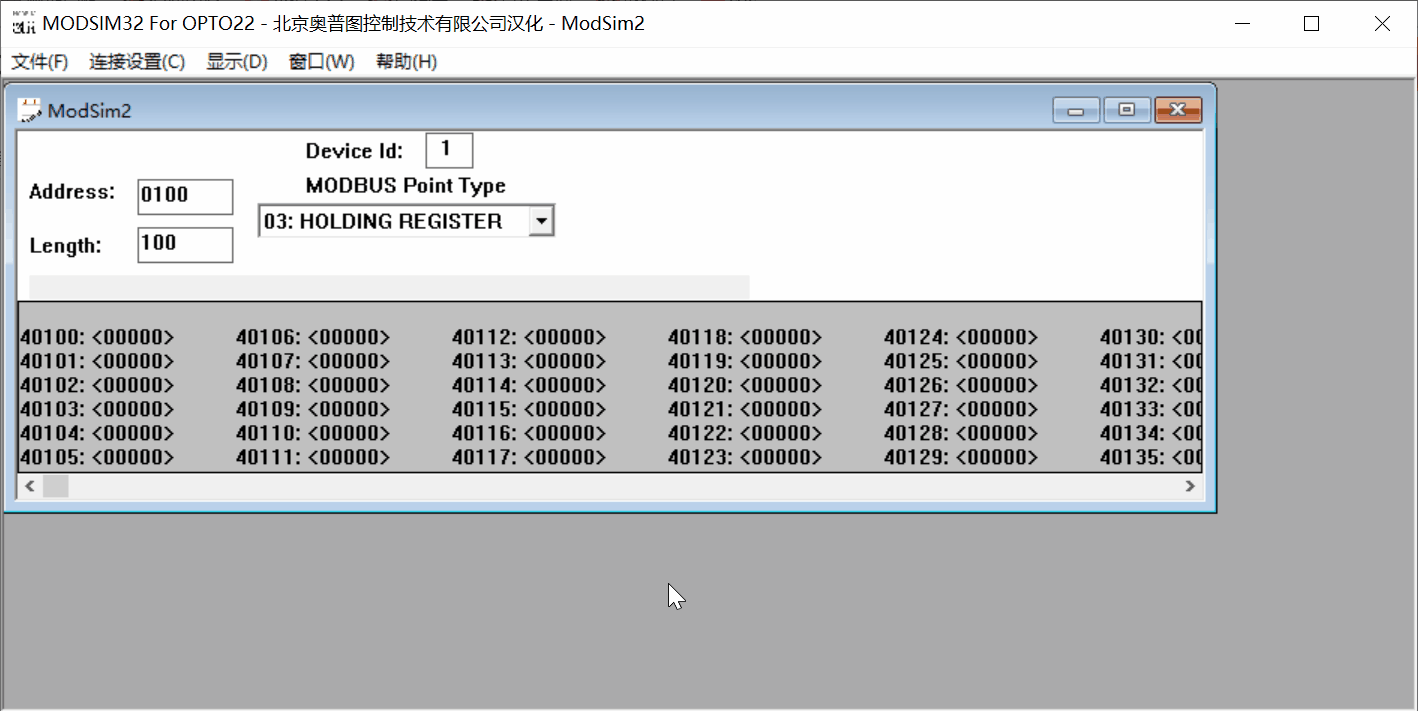

點擊菜單欄"連接設置"->"連接"->"端口x(x)"選擇需要斷開的串口端口號或TCP連接。

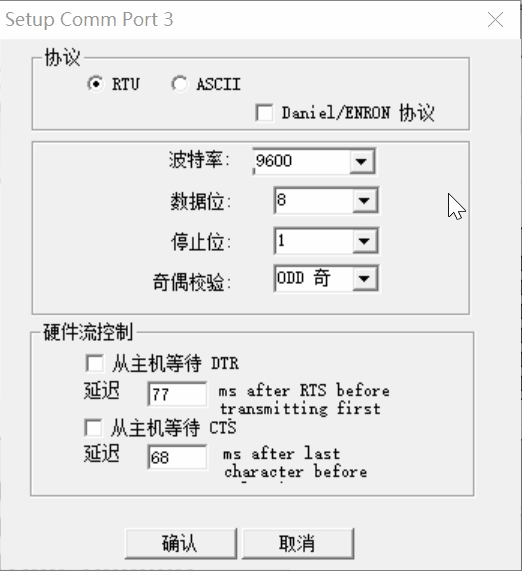

串口配置：

如果選擇的是串口，則在彈出的配置窗口中配置好端口號、波特率、數據位、校驗位、停止位，一般是9600波特率（9600 Baud），8個數據位（8 Data bits），無校驗位（None Parity），1個停止位（1 Stop Bit）。當然這個是要根據實際通信的從機設備進行匹配設置。

根據通信的從機設備選擇使用RTU模式或ASCII模式，工業應用的話一般使用RTU模式，很少使用ASCII模式。另外還有"Daniel/enron/OMNI"（一種基于標準的擴展形式）的RTU和ASCII模式可以選。

如果有使用到硬件流控制，則配置DTR、CTS延時。

TCP配置：

如果選擇的是Modbus TCP服務器，則在彈出的窗口中配置好服務端口號即可，IP是根據當前計算機的IP地址來定，軟件中無法自行設置。

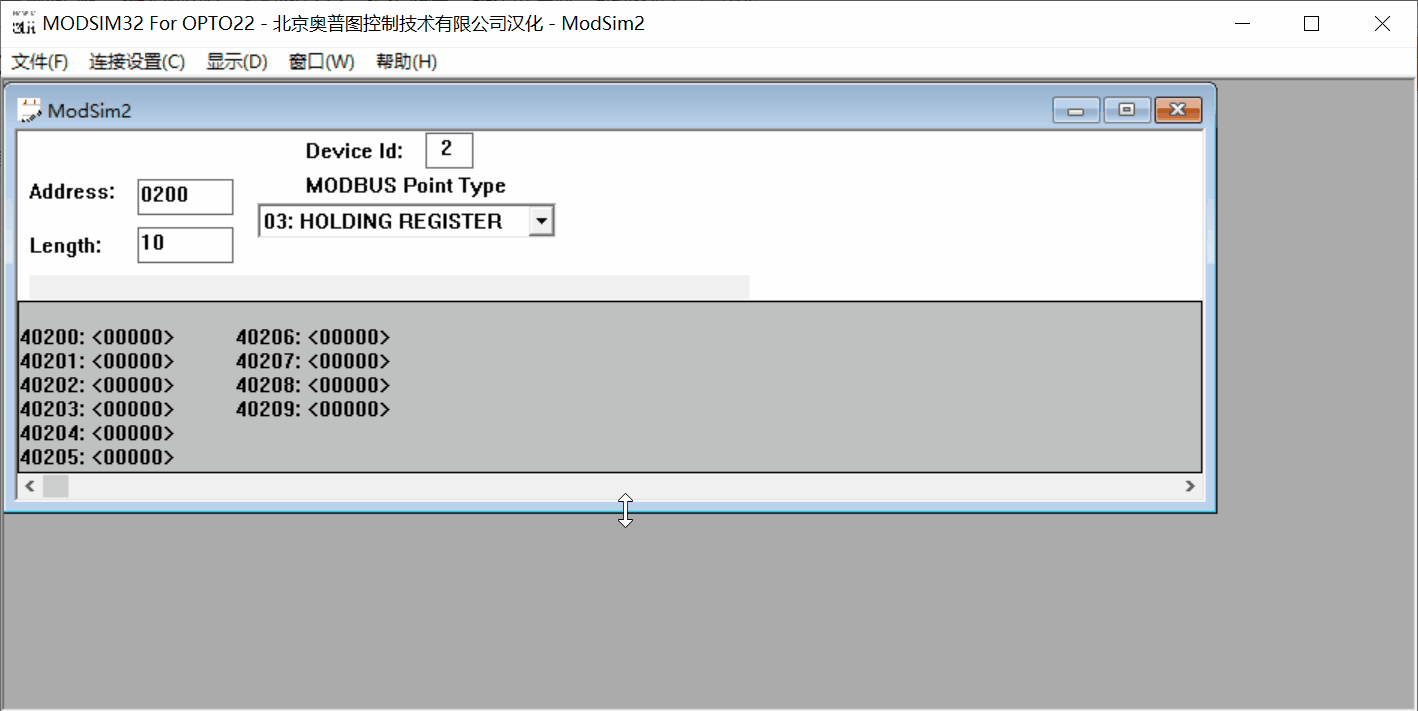

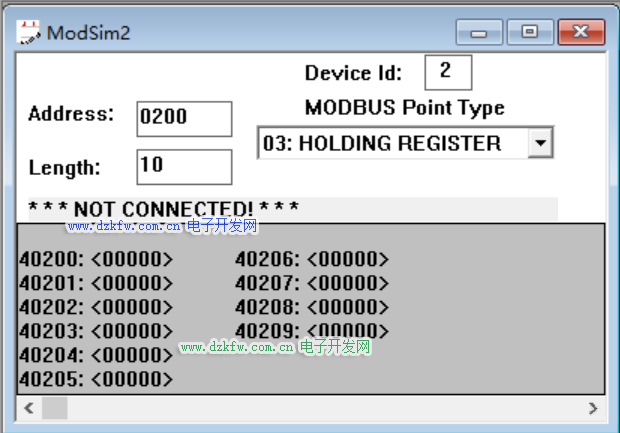

Address：可以配置讀/寫的寄存器/線圈起始地址（注意這里最低只能配置為1，對應Modbus指令里的0地址）

Length：可以配置讀/寫的寄存器/線圈個數

Device Id：可以配置當前設備可訪問的從機地址

MODBUS Point Type：可以配置使用的Modbus點位類型。（注意：修改不同的點位類型時，對應地址前面會帶有不同的前綴數據，這個并不影響Modbus指令里的起始地址，只是用于PLC的地址分段）

01：COIL STATUS，線圈（可讀可寫）

02：INPUT STATUS，輸入線圈（只讀）

03：HOLDING REGISTER，保持寄存器（可讀可寫）

04：INPUT REGISTER，輸入寄存器（只讀）

*** NOT CONNECTED！ ***：表示當前未連接。（作為從機設備，不管當前主設備有沒有在發數據，只要配置了連接這里就不顯示未連接）

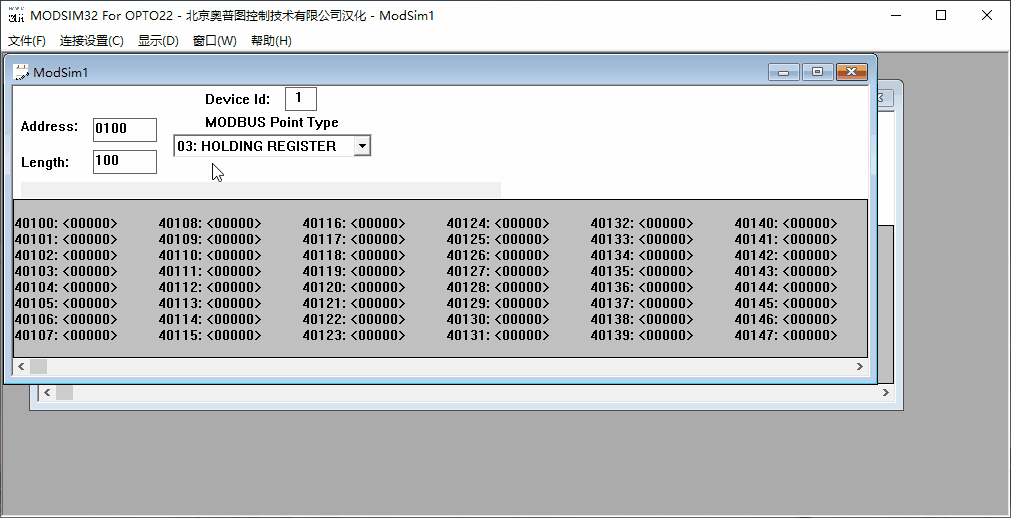

點擊"顯示"->"顯示數據流"，可將當前窗口顯示切換為原始報文顯示，有助于分析異常報文。

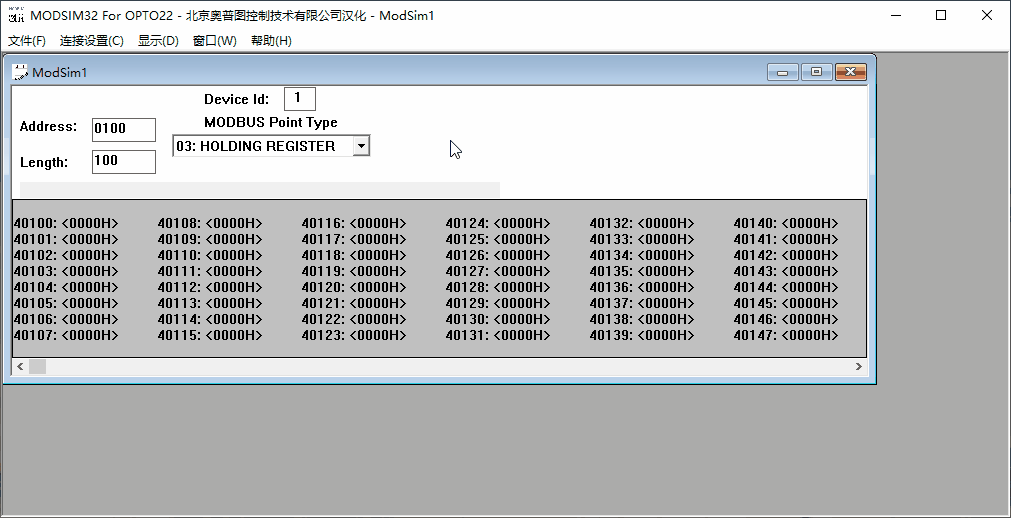

點擊"顯示"->"二進制"/"十進制"……等，可切換當前數據顯示的格式（包括數據流的格式）。

點擊"連接"->"狀態"，可查看當前主設備發送了多少幀有效報文，多少幀CRC錯誤報文。通過點擊"重置"可清除所有計數。

點擊"文件"->"保存"，可保存當前窗口配置文件。

點擊"文件"->"打開"，可把原本保存的窗口配置文件打開。

點擊"文件"->"保存測試配置"，可保存當前的有窗口的配置工程，下次可直接打開對應工程，即可一次性把多個窗口的配置文件打開。

點擊"文件"->"還原測試配置"，可打開對應的配置工程。

1、這個工具上的一些時間設置，當時間設置較短時，可能不準。比如以前試過把每一幀的發送間隔時間調成1ms，但實際用示波器抓到的數據，間隔大概100ms左右，基本低于100ms的都實現不了。這個可能跟電腦本身性能有關系，所以要注意不要太過于相信這里面的時間設置，最好以實際的為主。

2、因?yàn)檫@個軟件是在window系統上運行的，當系統卡頓時，可能會影響軟件的運行，表現出來就是查看的報文有異常。Modbus Slave或其他串口調試工具也會有類似的問題。
