STEP7中LAD或FBD中直接使用定時器編程方法,接通延時定時器S_ODT

作者：佚名    文章來源：本站原創    點擊數：5769    更新時間：2019-01-06

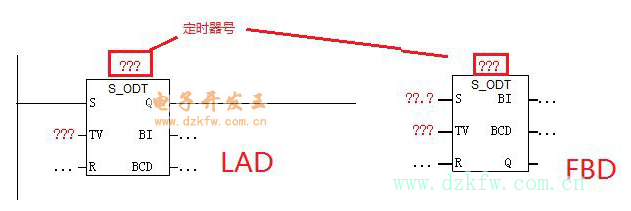

在梯形圖（LAD）或功能塊圖（FBD）中，可以直接插入"接通延時定時器SD"。寫入?yún)?shù)前，其顯示如圖1所示。

在LAD和FBD的插入定時器
圖1 在LAD和FBD的插入定時器S_ODT
插入定時器后，首先為定時器分配編號，然后，根據控制需求，依次寫入啟動輸入端、時間預置值、復位輸入端，將定時器"位"關聯到相應的線圈，必要時，可為"當前時間值"分配存儲空間。

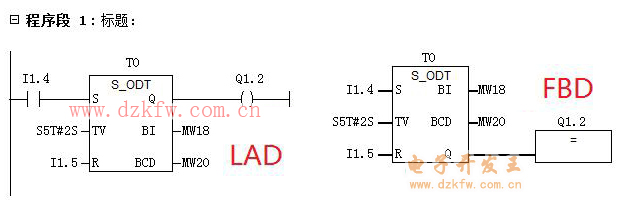

其中，圖1中"???"部分是必填的，否則無法通過編譯。如圖2所示，為一段可運行的編程實例。

在LAD和FBD中使用定時器
圖2 在LAD和FBD中使用定時器S_ODT
