PLC控制系統的設計中，雖然接線工作量的比重減小，但它是編程設計工作的基礎。只有在正確無誤地完成接線的前提下，才能確保編程設計工作的順利進行。

    1．端子排列

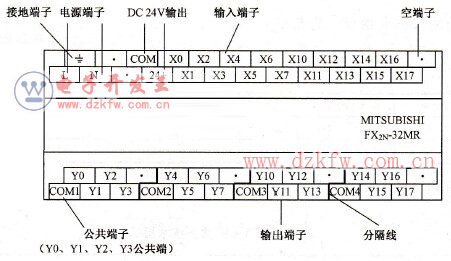

    FX2N-32MR PLC的接線端子排列如圖1-5所示。L、N端是電源的輸入端，一般直接使用工頻交流電AC (100～250V)，L端為交流電源相線，N為交流電源的中性線。機內自帶直流24V內部電源，為輸入器件和擴展單元供電。X0～X17為輸入端子，COM為輸入端子的公共端。Y0～Y17為輸出端子，COM1～COM4為輸出端子的公共端。FX2N-32MR的輸入端子只有一個公共端子COM，而輸出端子的公共端共有4個(COM1～COM4)，其中Y0、Y1、Y2、Y3的公共端子為COM1，Y4、Y5、Y6、Y7的公共端子為COM2，中間用顏色較深的分隔線分開，其他公共端同理。其他型號的接線端子排列與此相類似，可參考相關資料進一步確定。

    圖1-5    FX2N-32MR的端子排列

    2．漏型輸入和源型輸入

    漏型輸入和源型輸入是針對直流輸入而言的，對于FX2N系列PLC來說，DC電流從PLC公共端(COM端)流入，而從輸入端流出，稱為漏型輸入。而源型輸入電路的電流是從PLC的輸入端流入，從公共端流出。三菱公司在中國銷售的FX2N系列PLC只有漏型輸入的型號。當輸入是無電壓觸點輸入時，如圖1-6所示，電流經24+端子輸出，經內部電路、X輸入端子和外部的觸點，從COM端子流回24V電源的負極。當輸入是2線式接近傳感器時，接線如圖1-7所示，2線式接近傳感器為NPN型。當輸入是3線式接近傳感器時，接線如圖1-8所示，3線式接近傳感器也是NPN型。

    圖1-6    無電壓觸點輸入接線圖

    圖1-7    2線式接近傳感器輸入接線圖

    圖1-8    3線式接近傳感器輸入接線圖

    3．漏型輸出和源型輸出

    FX2N系列的PLC輸出有漏型輸出和源型輸出兩種類型，漏型輸出是指負載電流流入輸出端子，而從公共端子流出。源型輸出是指負載電流從輸出端子流出，而從公共端子流入。漏型輸出如圖1-9所示，當輸出繼電器Y為ON時，電流從Y端流入，從公共端COM流出。源型輸出如圖1-10所示，當梯形圖中的輸出繼電器Y為ON時，電流從公共端COM流入，從Y端流出。

    圖1-9    漏型輸出

    圖1-10    源型輸出

    4．外部接線實例

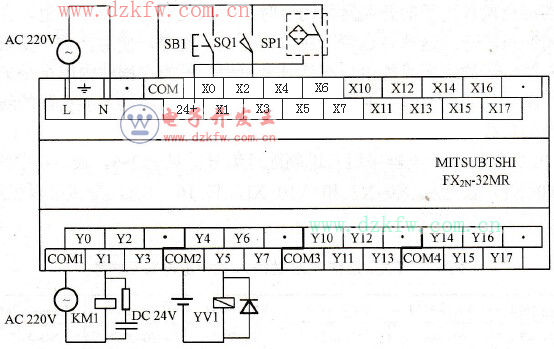

    以FX2N-32MR型PLC為例，在PLC的輸入端接入一個按鈕、一個限位開關，還有一個接近開關；輸出為一個220V的交流接觸器和一個電磁閥。外部接線圖如圖1-11所示。

    圖1-11    外部接線圖

    圖1-11中FX2N-32MR型PLC為AC電源，DC輸入。L、N端接AC 220V電源，X0輸入點接SB1按鈕，X2輸入點接SQ1限位開關，X6輸入點接NPN型三線制接近開關。在輸出點中，Y1接一個220V的交流接觸器KM1，Y5接一個電磁閥YV1。

    圖1-11中的KM1和YV1屬于感性負載，感性負載具有儲能作用，電路中的感性負載會產生高于電源電壓數倍甚至數十倍的反電動勢，觸點閉合時，會因觸點的抖動而產生電弧，它們都會對系統產生干擾。為此，在圖1-11中的直流電路中，在感性負載兩端并聯續流二極管，對于交流電路，在感性負載的兩端并聯阻容電路，以抑制電路斷開時產生的電弧對PLC的影響。
