在S7-200PLC中所處理數據有三種，即常數、數據存貯器中的數據和數據對象中的數據。

1．常數及類型

    在S7-200的指令中可以使用字節、字、雙字類型的常數，常數的類型可指定為十進制、

十六進制（6#7AB4）、二進制（2#10001100）或ASCII字符（‘SIMATIC’）。PLC不支持?jǐn)?shù)據類型的處理和檢查，因此在有些指令隱含規定字符類型的條件下，必須注意輸入數據的格式。

2．?dāng)?shù)據存貯器的尋址

（1）數據地址的一般格式  數據地址一般由二個部分組成，格式為：Aal.a2。其中：A區域代碼（I，Q，M，SM，V），al字節首址，a2位地址（0~7）。例如I10.1表示該數據在I存儲區10號地址的第1位。

（2）數據類型符的使用  在使用以字節、字或雙字類型的數據時，除非所用指令已隱含有規定的類型外，一般都應使用數據類型符來指明所取數據的類型。數據類型符共有三個，即B（字節），W（字）和D（雙字），它的位置應緊跟在數據區域地址符后面。例如對變量存貯器有VBl00、VW100、VDl00。同一個地址，在使用不同的數據類型后，所取出數據占用的內存量是不同的。

3．?dāng)?shù)據對象的尋址

數據對象的地址基本格式為：An，其中A為該數據對象所在的區域地址。A共有6種：T（定時器），C（計數器），HC（高速計數器），AC（累加器），AIW（模擬量輸入），AQW（模擬量輸出）。

S7-200 CPU存儲器范圍和特性如表4-17所示。

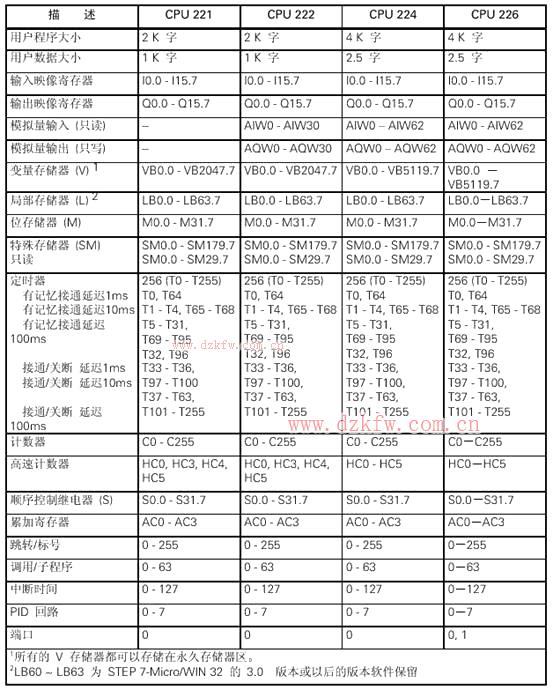

表4-17  S7-200 CPU存儲器范圍和特性表
