字節交換／填充指令的梯形圖指令盒形式如圖4-40所示。

    1．字節交換指令(SWAP IN)

    使能輸入(EN)有效時，將輸入字(IN)的高、低字節交換的結果輸出到(IN)存儲器單元。

    2．字填充(FILL IN，OUT，N)

    使能輸入(EN)有效時，字型輸入數據(IN)填充從輸出(OUT)指定單元開始的N個字存儲單元。N (BYTE)的數據范圍為0～255，見圖4-41。

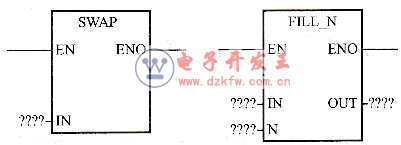

圖4-40 字節交換／填充指令的梯形圖指令盒形式

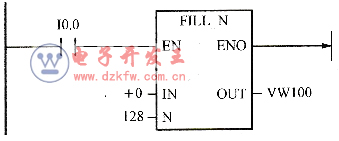

圖4-41 字填充指令應用

 【例4-15】將從VW100開始的256個字節（128個字）存儲單元清零。

 NETWORK 1

 LD    I0.0    ／／使能輸入

 FILL +0，VW100，128 //128個字填充0

 本條指令執行結果：從VW100開始的256個字節(VW100～VW354)的存儲單元清零。
