PLC的PLS、PLF 指令

作者：佚名    文章來源：本站原創    點擊數：2854    更新時間：2018-08-09

PLC的PLS、PLF 指令

指令助記符、名稱

指令助記符、名稱

功能

程序步

PLS上升脈沖

上升沿微分輸出

2

PLF下沿脈沖

下降沿微分輸出

2



  當使用M1536--M3071時，程序步加1

指令說明

  • 使用PLF指令時，僅在驅動輸入OFF后1個掃描周期內，軟元件Y、M動作。
  • 使用PLS指令時，僅在驅動輸入ON后1個掃描周期內，軟元件Y、M動作。

編程

PLC的PLS、PLF 指令

0 LD X000

1 PLS M0   2步指令

3 LD M0

4 SET Y000

5 LD X001

6 PLF M1     2步指令

8 LD M1

9 RST Y000

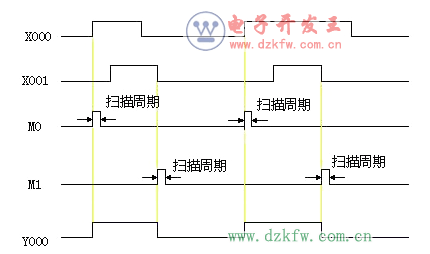

各元件的狀態圖：

PLC的PLS、PLF 指令,各元件的狀態圖
