會員注冊與西門子S7-200 plc不同，S7-300/400 PLC的電路塊沒有專用的指令。如圖1所示的并聯塊，實際就是把兩個虛線框當做兩個塊，再將兩個塊做或運算。如圖2所示的串聯塊，實際就是把兩個虛線框當做兩個塊，再將兩個塊做與運算。

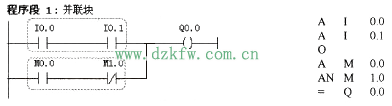

圖1 plc梯形圖并聯塊示例

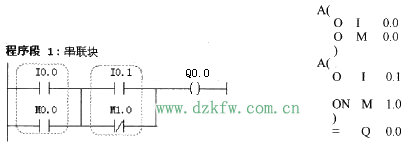

圖2 plc梯形圖串聯塊示例
PLC電路塊的串聯和并聯邏輯指令
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-07-07
Tags：PLC電路塊的串聯和并聯邏輯指令,指令,并聯,串聯,PLC
