S7-200 PLC設置實時時鐘指令,SET_RTC

作者:佚名    文章來源:本站原創    點擊數:13383    更新時間:2018-10-10

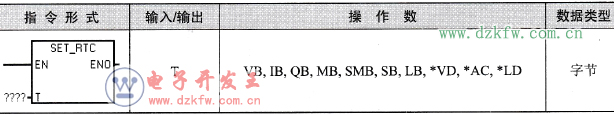

    (1)設置實時時鐘指令:SET_RTC,詳細信息見表6-71。
    表6-71    設置實時時鐘指令
設置實時時鐘指令
    (2)指令功能:指令將當前時間和日期寫入用T指定的8個字節的時間緩沖器中,如圖6-125所示。
設置實時時鐘指令程序
    圖6-125    設置實時時鐘指令程序
    使用該指令注意事項如下。
    ①所有日期和時間值必須采用BCD格式編碼。
    ②S7-200 CPU不會根據日期核實星期是否正確,無效日期可能會被接受,例如2月30日。
    ③不要在主程序和中斷例行程序中同時使用TODR/TODW指令。
    ④S7-200中的當日時鐘僅使用年份的最后兩位數字,例如16#04,表示2004年。
    ⑤斷電后,CPU靠?jī)?nèi)置超級電容或外插電池卡為實時時鐘提供緩沖電源,若長時間斷電或內存丟失,則實時時鐘將被初始化為默認值。

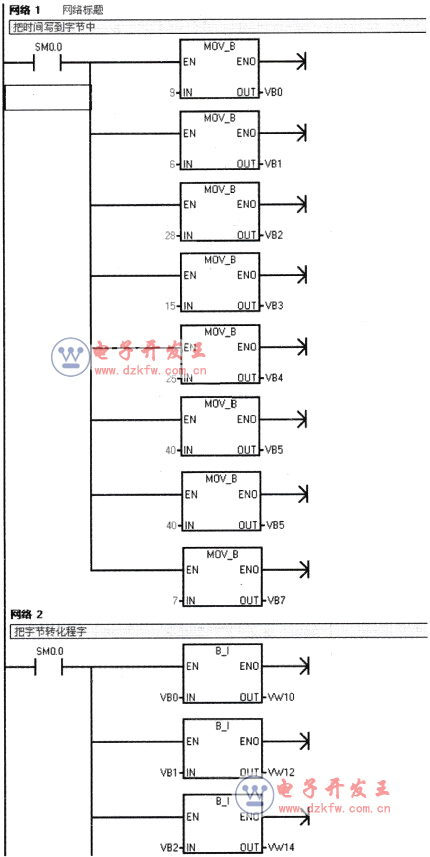

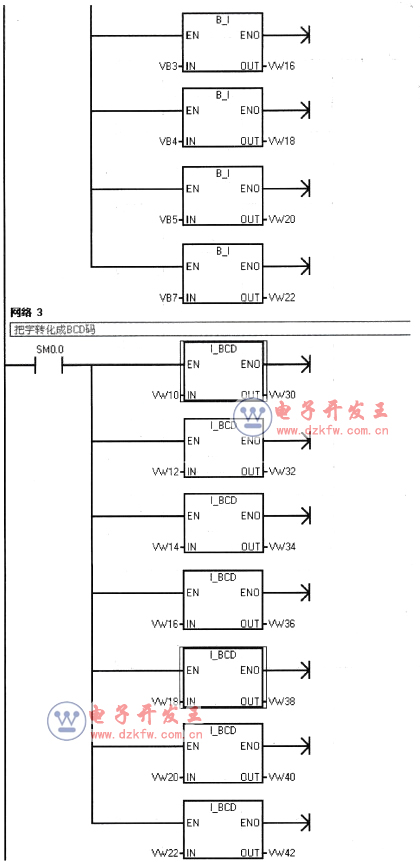

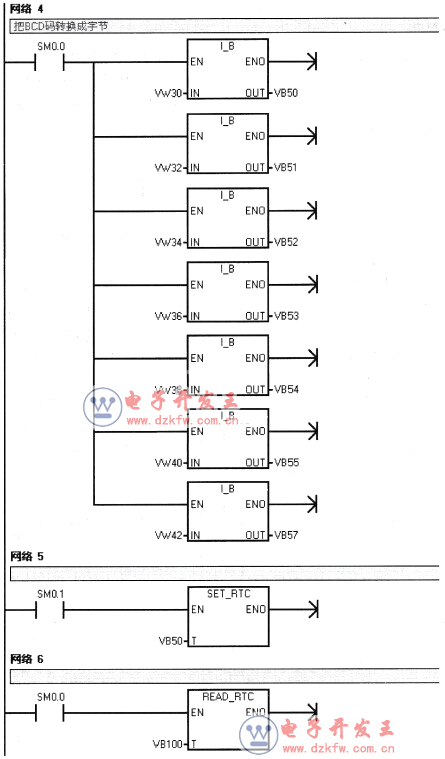

    應用案例:把PLC內的時鐘設置成2009年6月28日15時25分40秒,星期日(7),并把PLC內的實際時間讀到以VB100為首的8個字節元件中。控制程序如圖6-126所示。
PLC時鐘指令應用案例控制程序,梯形圖
PLC時鐘指令應用案例控制程序,梯形圖
PLC時鐘指令應用案例控制程序,梯形圖
    圖6-126    應用案例控制程序
