1.比較指令 CMP

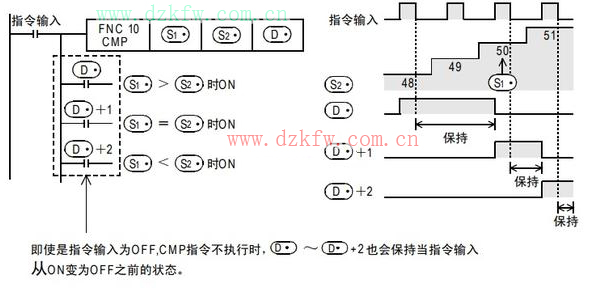

1). 16位運算(CMP、CMPP) 對比較值S1 和比較源 S2的內容進行比較，根據其結果 (小、一致、大 )，使 D、 D+1、D +2 其中一個為ON。
• 源數據 S1、 S2，作為BIN(二進制)的值進行處理。
• 按代數形式進行大小的比較。例如: -10＜2

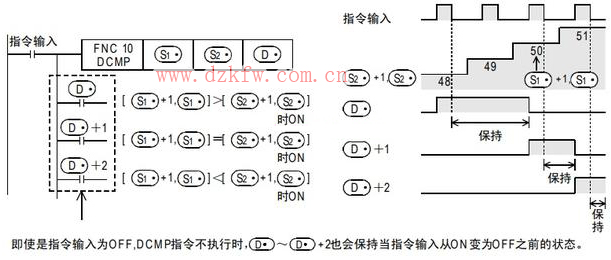

2). 32位運算(DCMP、DCMPP) 對比較值[ S1+1, S1]和比較源[ S2+1,S2 ]的內容進行比較，根據其結果(小，一致，大)，使 D、 D+1、 D+2其中一個為ON。
• 源數據[ S1+1，S1 ]、[ S2+1，S2 ]作為BIN(二進制)的值進行處理。
• 按代數形式進行大小的比較。例如: -125400＜22466

注意要點
軟元件的占用點數 以 D中指定的軟元件為起始占用3點。注意不要與其他控制中使用的軟元件重復。

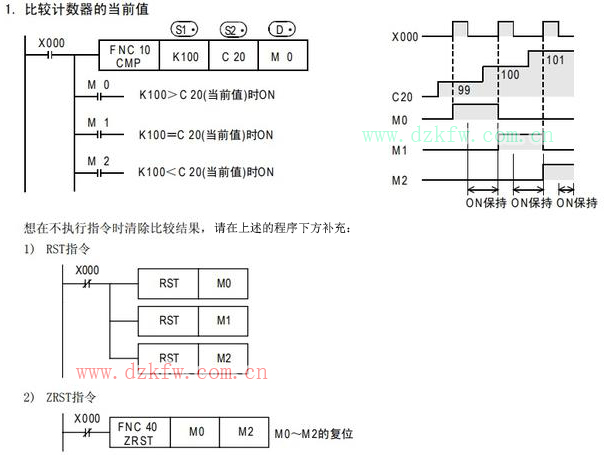

程序舉例

2.區間比較ZCP
功能和動作說明

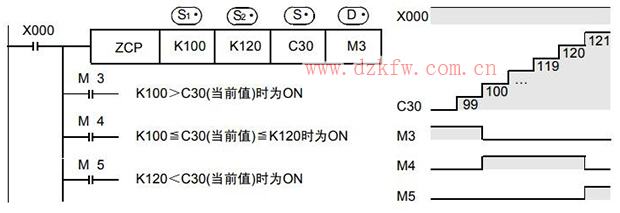

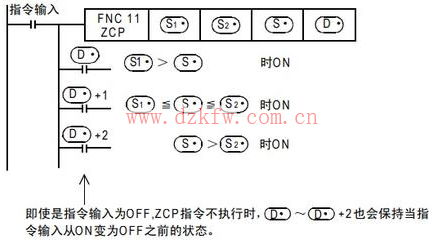

1). 16位運算(ZCP、ZCPP) 將比較源S1 的內容與下比較值 S2和上比較值S 進行比較，根據其結果(小、區域內、大)，使D 、 D+1、D +2其中一個為ON。
• 按代數形式進行大小的比較。例如: -10＜2＜10

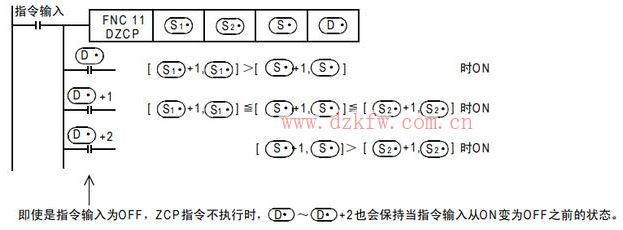

2). 32位運算(DZCP、DZCPP) 將比較源 [ S+1，S ]的內容與下比較値[S1 +1，S1 ]和上比較値 [ S2+1，S2 ]進行比較， 根據其結果(小、區域內、大)，使D 、 D+1、 D+2其中一個為ON。
• 按代數形式進行大小的比較。例如: -125400＜22466＜1015444

注意要點
1. 軟元件的占用點數 以 D中指定的軟元件為起始占用3點。注意不要與其他控制中使用的軟元件重復。
2. 根據上下比較值的大小的注意事項 下比較值 的值需要比上比較值 小。
1) 下比較值S1 ＜上比較值 S2時

2) 下比較值S1 ＞上比較值S2 時
