西門子plc S7-200SMART寫一個脈沖流量計累計流量計算梯形圖程序

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2023/3/31

使用渦輪流量計對水進行計量,計量單位為千克。該渦輪流量計的輸出為脈沖輸出。

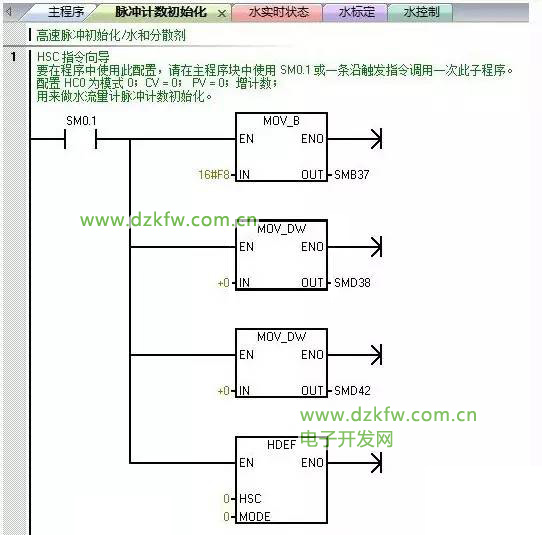

1. 初始化高速脈沖計數,此處使用HSC0

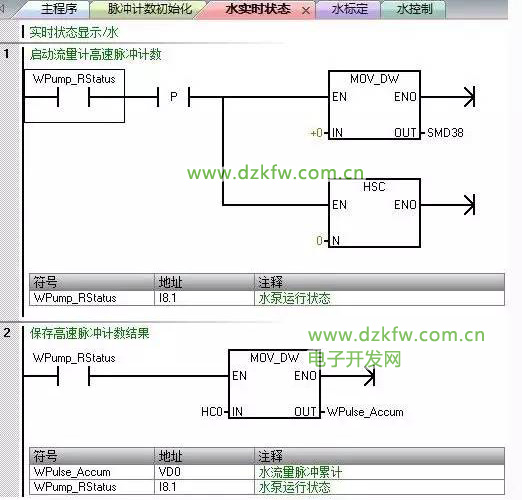

2. 當水泵啟動時,啟動高速脈沖計數,開始計數,并保存計數累計結果

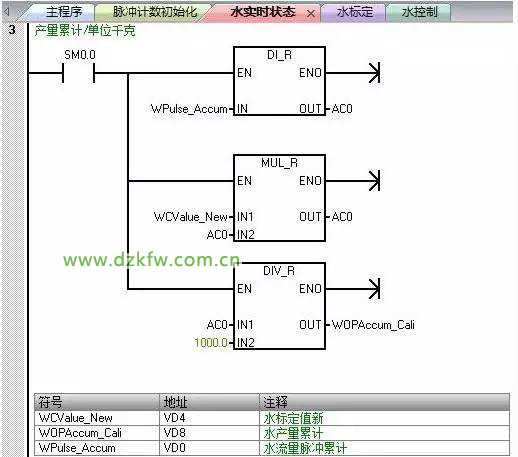

3. 使用標定值,將渦輪流量的輸出累計脈沖轉換成千克

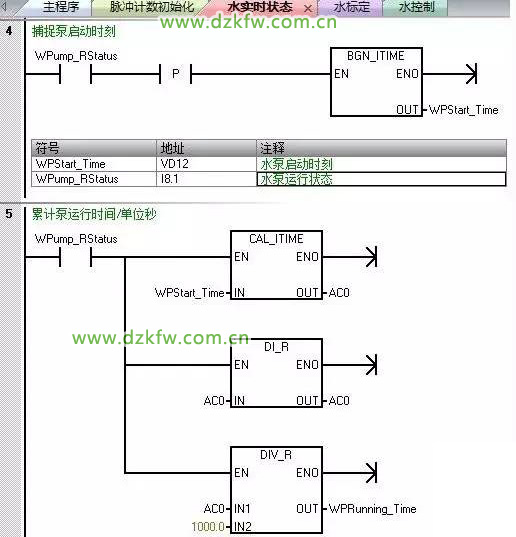

4. 讀取水泵運行時間

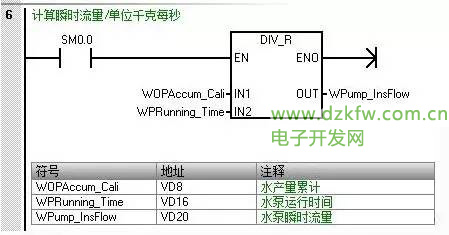

5. 根據時間可以計算出水的瞬時流量
