一、以太網通信的概念和認識

      200 SMART PLC 上自帶了一個RJ45的通訊網口，還有一個RS485（以太網）的串口，在這兩個通訊口中，均能實現設備與設備之間的通信，以太網我們常用的有給CPU上下載程序及固件升級等。除此以外，還可以實現設備與設備之間的以太網通信，（比如觸摸屏、組態王等）實現兩個或多個PLC之間的數據交換；以太網的通信傳輸速度比自由口等其他串口通信速率要快，一次多可傳輸200個字節的數據

     西門子與西門子設備之間的通信更多的是走S7通信，但如果西門子需要和其他品牌的設備通信時，S7通信就無法滿足了；此時可使用TCP/IP、UDP、MODBUS TCP等。在200 SMART PLC中，固件版本在2.2 以上時就增加了TCP/IP、UDP等（開放式通信） SMART PLC和其他設備做通信時，分本地站和遠程站。遠程站無需編寫通信程序。本地站類似串口通信的主站，遠程站類似從站；區別在于串口通信需要發送通信請求，而開放式通信是時刻進行數據交換的

二、以太網通信的具體操作

      200SMART系列PLC之間的以太網通信，兩臺PLCC之間要實現以太網通信的話固件版本一定要在2.0 以上才行；要實現以太網通信我們可以通過兩種方式去完成：一是通過編程的方式，編程方式靈活；二是通過向?qū)У姆绞健?/P>

    要實現PLC之間通過以太網進行數據交往，可使用GET（讀）/PUT（寫）操作配置；GET/PUT操作配置通過向?qū)У姆绞竭M(jìn)行配置：

     1、分別對本地站和遠程站PLC進行硬件組態，配備好IP地址（目的是讓需要建立通信的PLC在同一個網段）

     2、在本地站中使用GET/PUT向?qū)�配置通信程序，遠程站中不需要編寫任何通信程序

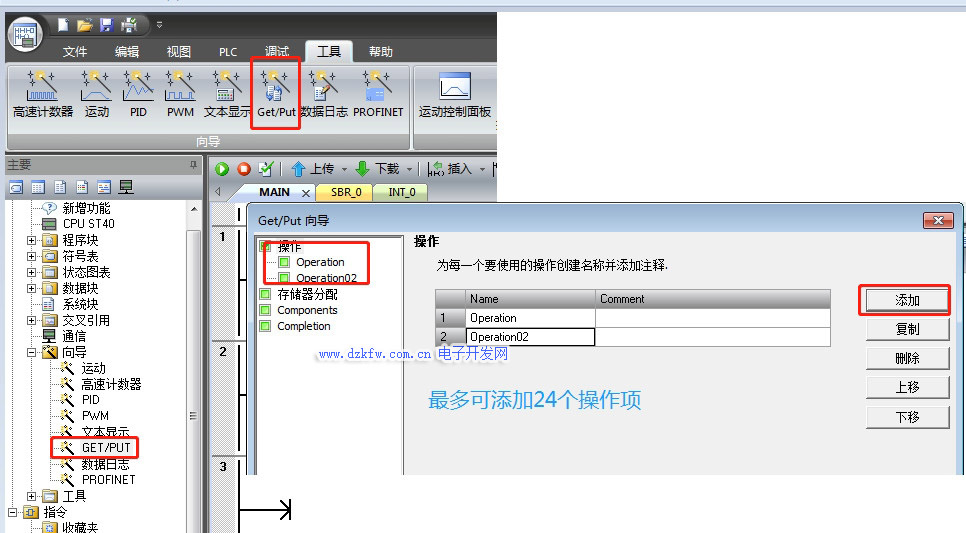

  選擇操作向?qū)В?/P>

一個操作項就是一個讀或?qū)懙牟僮鳎灰粋�(gè)操作針對一個PLC，多添加24個

     一個PLC做本地站的時候可多帶8個遠程站PLC ，同時一個本地站的PLC也可以響應8個遠程站的請求。本地站PLC也能被其他PLC訪問

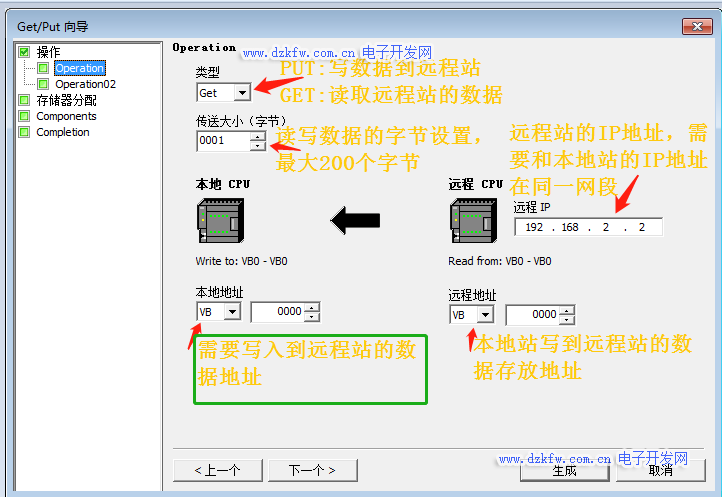

      PUT：把本地站的數據寫給遠程站

      GET：本地站讀取遠程站的數據

    不同遠程站PLC的IP地址填寫實際對應的地址，但必須和本地站IP在同一網段！

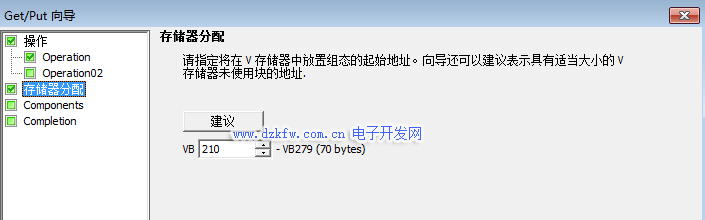

存儲器分配的地址在程序中不能再重復使用

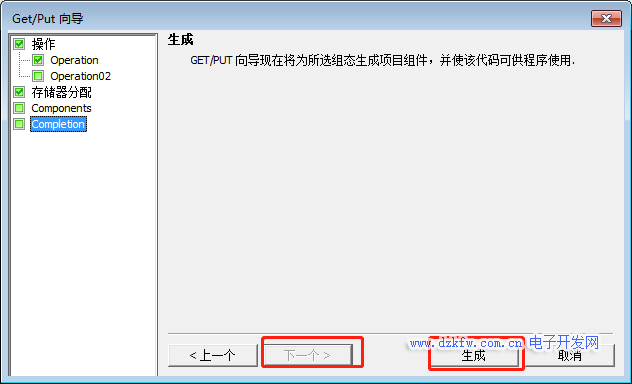

  選擇下一步。。下一步。。后點生成

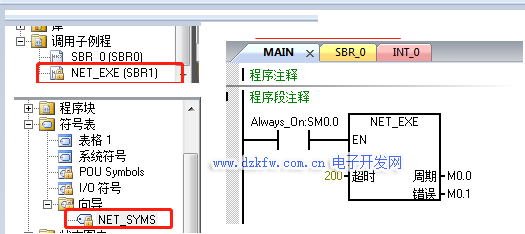

   向?qū)�完成后，�?huì)生成子程序和符號表

       如超時時間為0 表示不用超時時間  周期和錯誤為BOOL變量可用V/M/Q 等

      下載程序并監控，周期這個管腳的位會0/1之間不停的切換，則表示在進行數據交換 ；多臺PLC進行數據交換時，如其中一臺報錯時，并不會影響其他PLC的通信

三、 如何檢測遠程站的PLC是否報錯沒通信上呢？

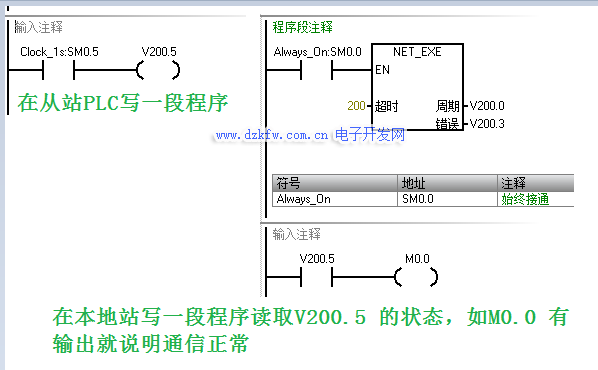

      可在遠程站寫一段程序，做一個輸出；接著再本地站去讀這個輸出點，如能正常通信，則表示通信正常
