1.熟悉移位寄存器指令SHRB的使用方法。

2.熟悉定時器當前值的使用方法。

二、實驗內容

1.控制要求

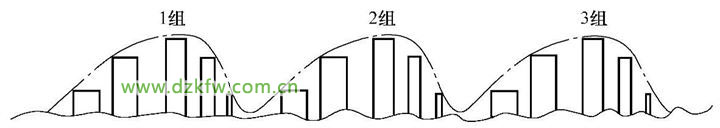

在一些休閑、娛樂、旅游景點，經常會修建噴泉供人們觀賞。這些噴泉按一定的規律改變噴水式樣，有的像花朵，有的可形成水幕放電影，有的可隨著音符跳躍，形式多樣。本實驗所控制的噴泉是波浪式的，可用在湖面上，從遠處看，給人的感覺像是湖面上掀起了波浪，示意圖如圖3-53所示。

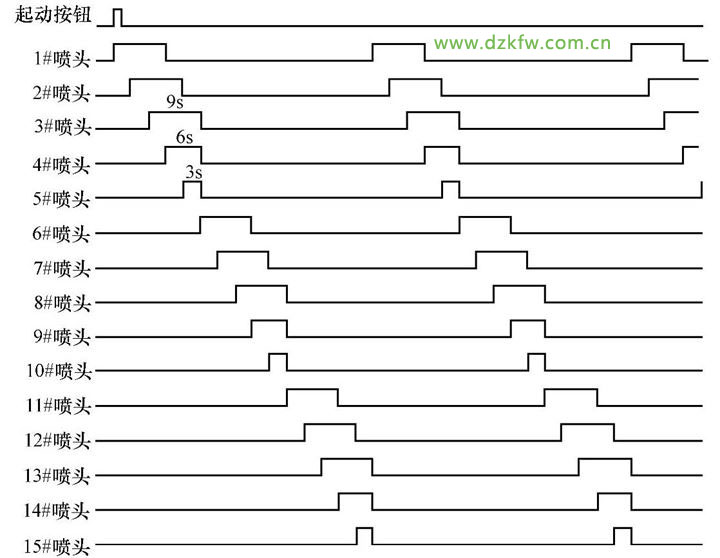

按下起動按鈕后，噴泉開始運作，共有3個波峰，1個波峰為1組，1組有5個噴頭，這樣總共有15個噴頭，某一時刻只有1組在工作，按1、2、3順序排隊，形成移動的波浪。而每組在運作時也要按一定的規律有先有后。在本組內的5個噴頭的工作方式是每隔3s開啟1個，輪到第4個開啟時同時關閉第1個，輪到第5個開啟時同時關閉第2個，3s后下一組開始工作，前面一組全部關閉。如此，3個組按順序循環工作，直到按下停止按鈕，全部噴頭都停止工作。從按下起動按鈕，到一個工作周期結束，各噴頭工作狀態時序圖如圖3-54所示。

2.程序設計

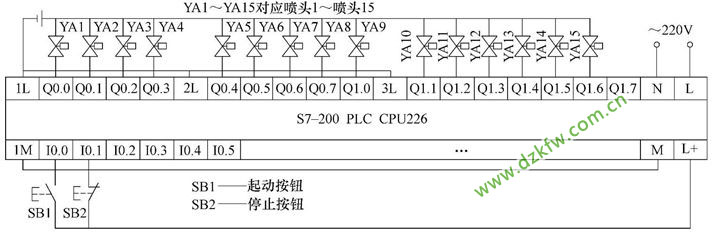

1）根據控制要求，首先決定PLC的I/O分配，如圖3-55所示。

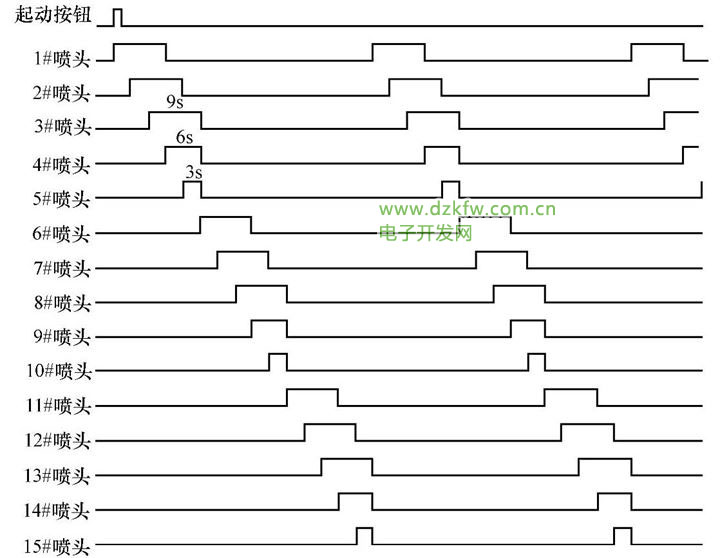

2）本實驗15個噴頭分成3組，每組5個按順序起停，3個組的工作過程都是一樣的，如圖3-54所示。

按起動按鈕后，噴頭就會按要求動作，整個過程是自動循環的，只有按下停止按鈕，才會全部停止。程序設計上以移位寄存器指令SHRB為主，程序中還多次出現比較指令用定時器的當前值與整數比較，這也是以往未被重用的一個功能。SHRB指令的使用方法參見第一章第二節。

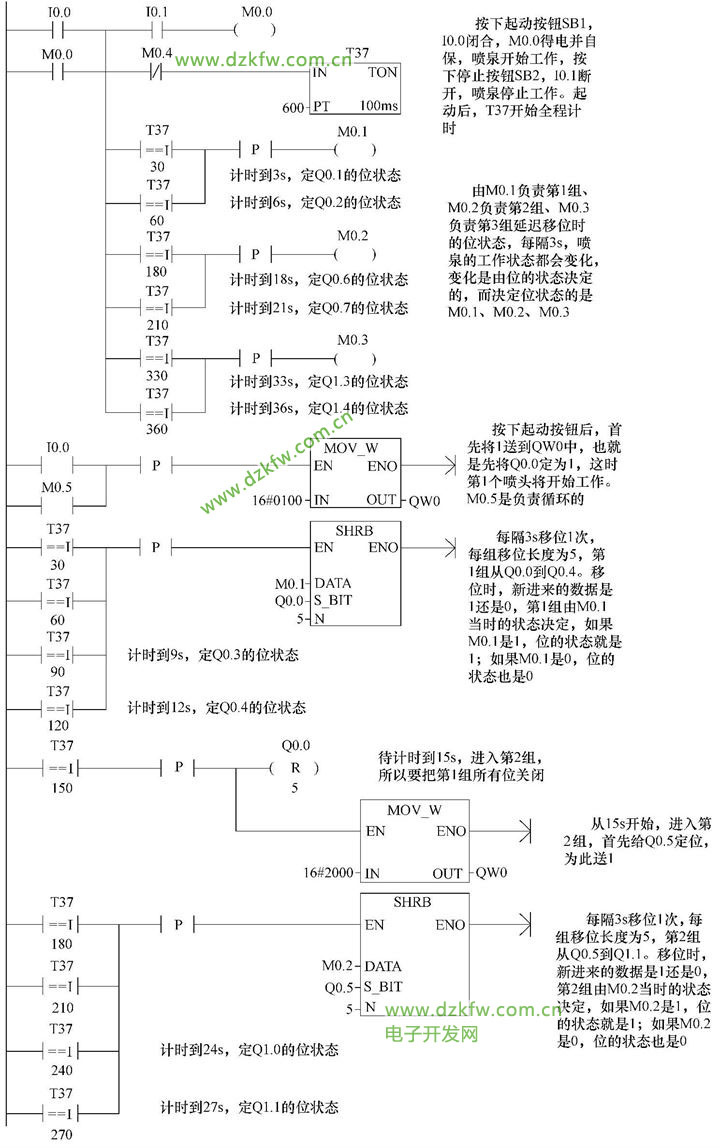

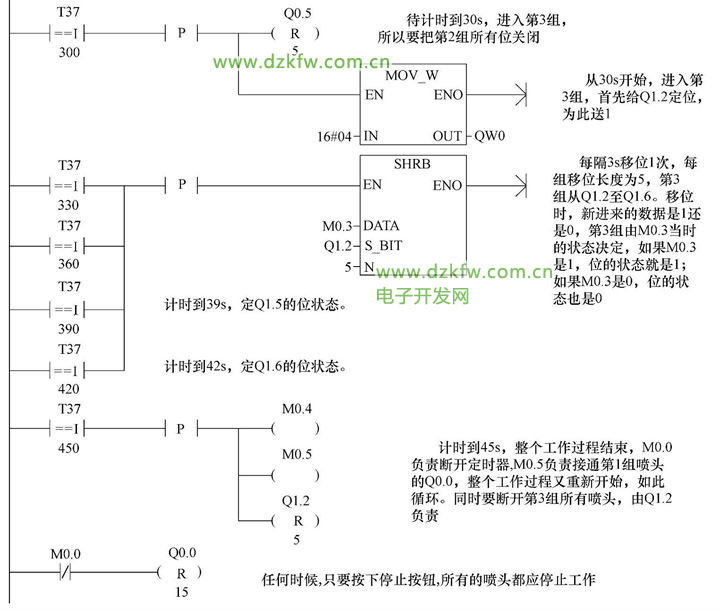

3）控制程序梯形圖及注釋如圖3-56所示。

三、實驗報告中應回答的問題

1.SHRB指令的數據移位長度N是多少？是否有數據類型之分？

2.本實驗的程序能控制噴泉水柱的高度嗎
