今天介紹移位寄存器位指令SHRB在電機啟動中的應用，運行要求：

1、5臺電機每3秒啟動一臺，順序啟動從Q0.0-Q0.4.

2、停止時要求逆序停止，從Q0.4-Q0.0，間隔時間3秒。

3、啟動只能在全部沒運行條件下才能啟動，啟動過程中不能逆序停止，只能急停。

4、逆序停止只有在全部運行后才能停止。

5、任何條件下都可急停操作。

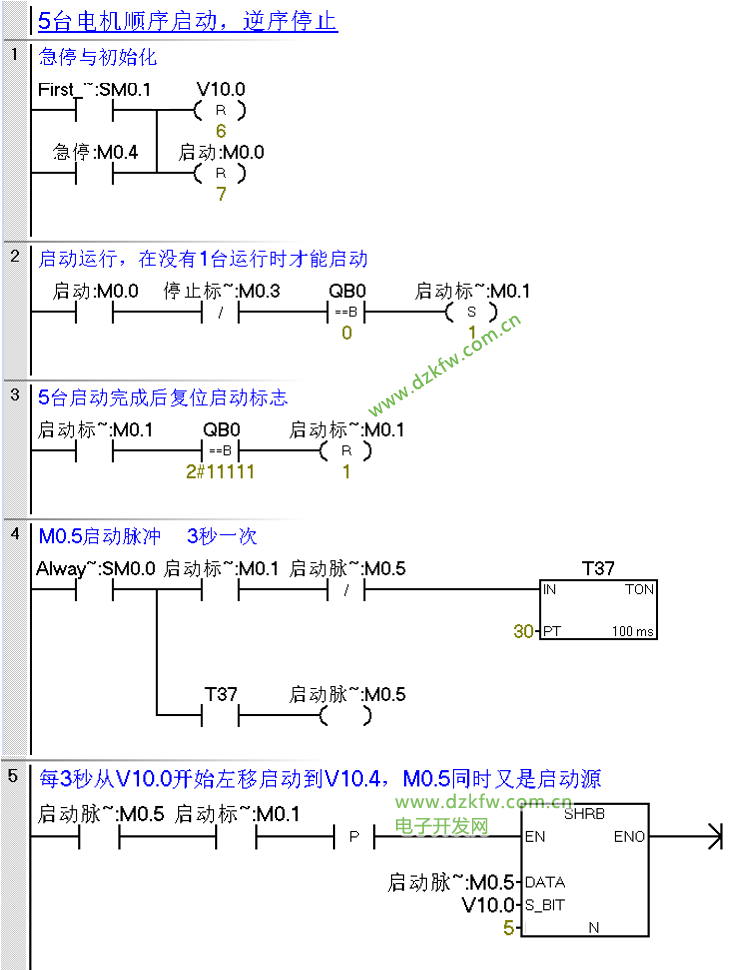

設計思路，在利用移位寄存器位指令SHRB時，為保證運行V0.0-V0.4每位都是1，要求啟動源M0.5，在每來一個脈沖都是1，因此M0.5即是啟動脈沖信號，又是啟動源。

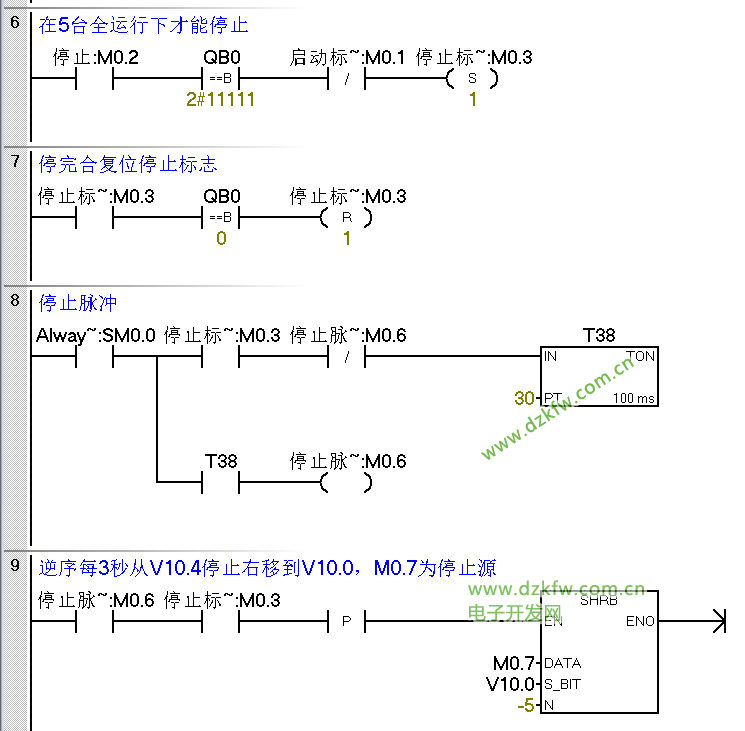

停止時，為實現逆序停止，N設定為-5，停止脈沖為M0.6（不能作為停止源），停止源是M0.7保證是0，從V0.4-V0.0置位每3秒置為0，實現逆序停止。程序如下：
