在plc的輸入輸出中，較為常見的是開關量和模擬量，開關量顧名思義是一種表示開關的數據，而模擬量是做什么的呢？

模擬量常用于表示工程過程中的物理值，它反映的是一種實時變化的參數，比如鍋爐控制過程中要檢測的溫度，壓力，液位，包括電機運行的頻率，電流等。模擬量的表現形式與開關量不同，開關量用0和1表示，而模擬量常用一種變化的物理值表示，如電流，電壓，電流用0-20ma或4-20ma，電壓用1-5v，1-10v等。

plc是如何讀取模擬量的呢？首先四個環節是必不可少的。

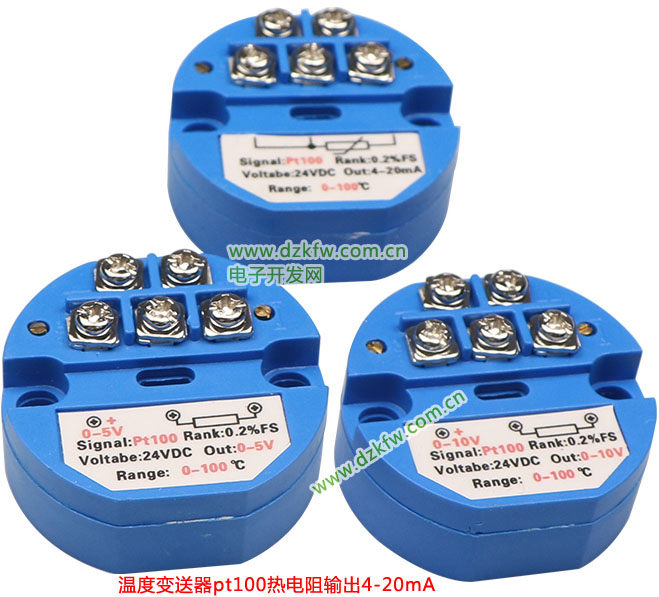

一、現場變送器。對于讀取現場的生產過程值就要安裝變送器，變送器將工程信號轉化為標準的模擬量信號，也就是說將溫度，壓力等，轉化為4-20ma等信號。



二、中間鏈路，也就是電纜，對于模擬量儀表的接線，常用屏蔽電纜，屏蔽電纜的屏蔽層要接地，同時儀表外殼等也要接地，防止信號被干擾。



三、plc模擬量通道，為什么說是通道而不是模塊呢，這個主要是跟plc的型號有關，一些小型plc上會集成多種的通道，如西門子的200系列plc，就會集成開關量的輸入輸出通道，或者再集成幾個模擬量通道。而中大型的plc都為模塊化形式，采集模擬量需要模擬量模塊才能完成。

西門子200PLC中AIW0表示第一個模擬量通道地址。

AIW0，是S7-200上的第一個模擬量通道的地址；依次地，AIW2是第二個通道，AIW4是第三個通道，AIW6是第四個通道。

PLC將模擬量值(如溫度或電壓)轉換成1個字長(16位)的數字量。

可以用區域標識符(AI)、數據長度(W)及字節的起始地址來存取這些值。

EM235是西門子PLC模擬量擴展模塊，4入1出，多種量程設置，通過內部DIP開關可設為量程0---5V，四個模入通道分別在程序中對應Aiw0、Aiw2、Aiw4、Aiw6（當然是在上游無模入通道或模塊的情況下），均為整形，各占2字節，量程0---5V對應0--32000（單極性）。

因為模擬輸入量為1個字長，且從偶數位字節(如0、2、4)開始，所以必須用偶數字節地址(如AIW0、AIW2、AIW4)來存取這些值，模擬量輸入值為只讀數據。

四、plc內部的處理，我們說下模擬量模塊的作用，plc實際上不認這個4-20ma等物理量信號，所以模擬量模塊的做作用就是將這個物理量信號轉換為一組plc認識的數據，一般情況下專為一組整數，如32767等，各種品牌的plc之間會有些差距。

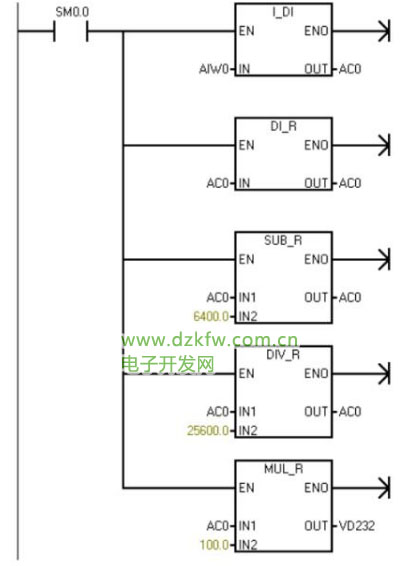

plc收到這個整數后，還需要經過一個整數到實數的過程，需要一個轉換指令，然后程序才能調用這個物理過程值。
