隨著自動化行業的迅速發展，PLC產品的需求越來越大，市場上PLC種類也越來越多。不同型號的PLC，其結構形式、性能、容量、指令系統、編程方式價格等也帑有不同，適用的場合也各有側重。因此，合理選用PLC，對于提高PL控制系統的技術經濟指標有著重要意義。

要學好PLC，建議，首先一定要熟悉產品的硬件結構及各部分的功能，還有PLC的選型，也是至關重要的。如何根據不同的控制要求選擇合適的PLC，設計出運行平穩、動作可靠、安全實用、調試方便、易于維護的控制系統。

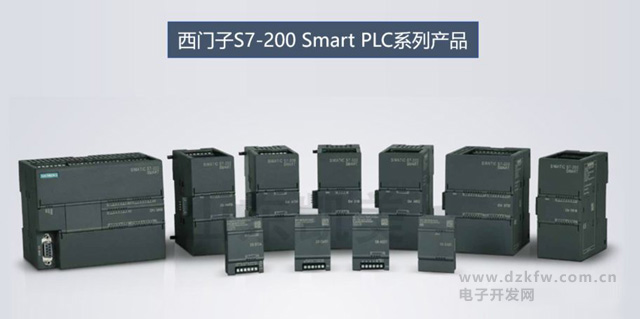

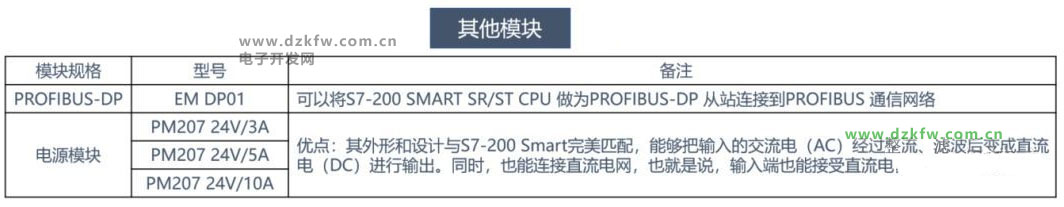

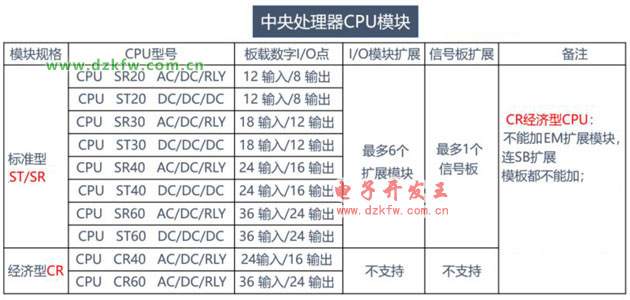

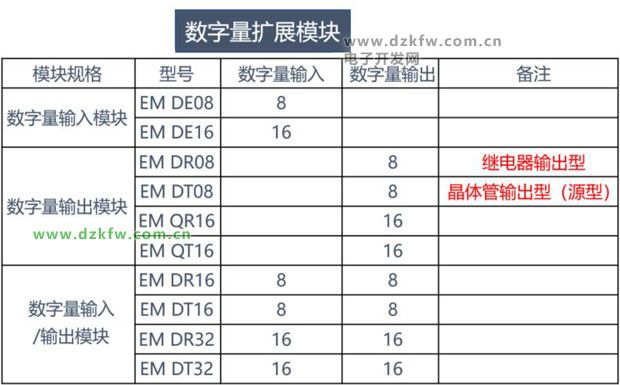

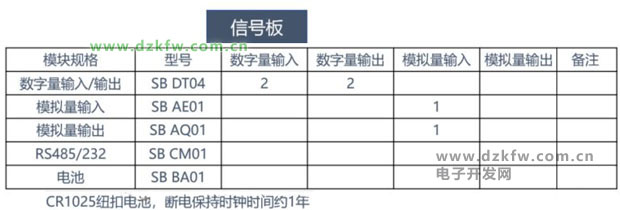

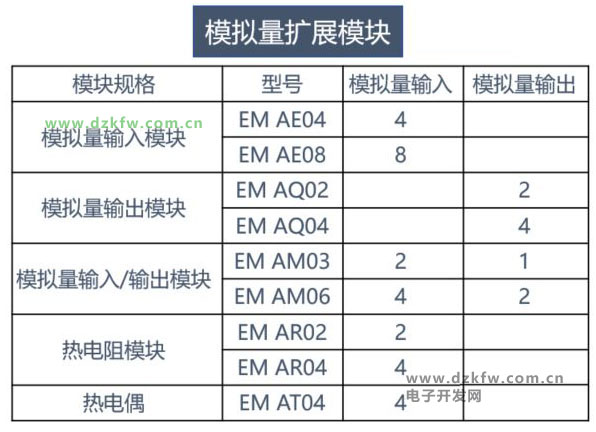

西門子PLC以其強大的技術實力、豐富的產品陣容、廣大的用戶基礎，奠定了其在工業控制領域不可撼動的地位。下面以西門子plc S7-200smart為主，根據產品參數介紹如何選型西門子PLC。

【AC/DC/RLY 】：AC表示交流供電，DC表示輸入端電壓為DC24V，RLY表示輸出端為繼電器輸出型；

【DC/DC/DC 】：第1個DC表示直流供電，第2個DC表示輸入端電壓為DC24V，第3個DC表示輸出端為晶體管輸出型；

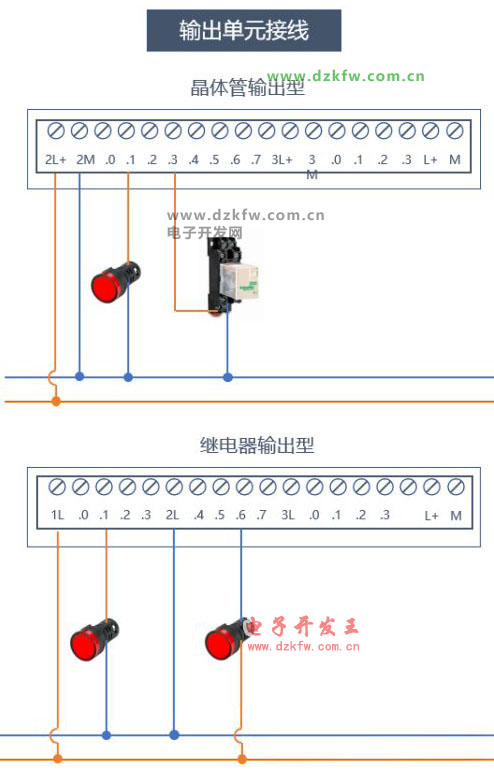

僅僅是懂得PLC模塊的選型還不夠，還要求能夠正確接線。正確接線是每一個PLC電氣從業人員所必須的技能！

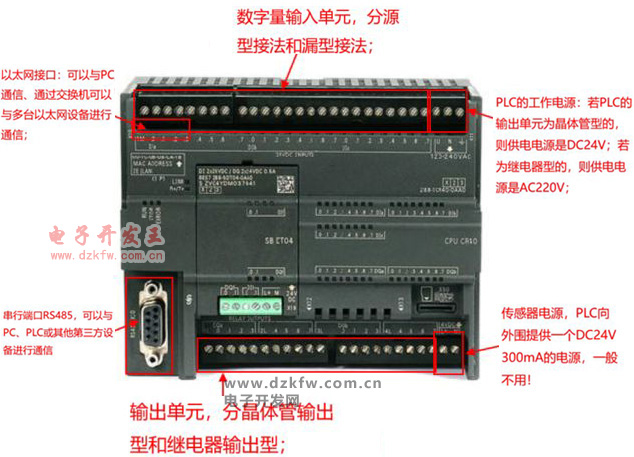

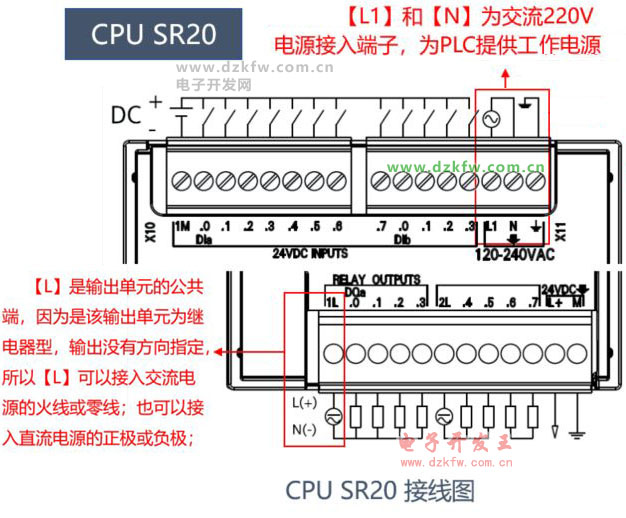

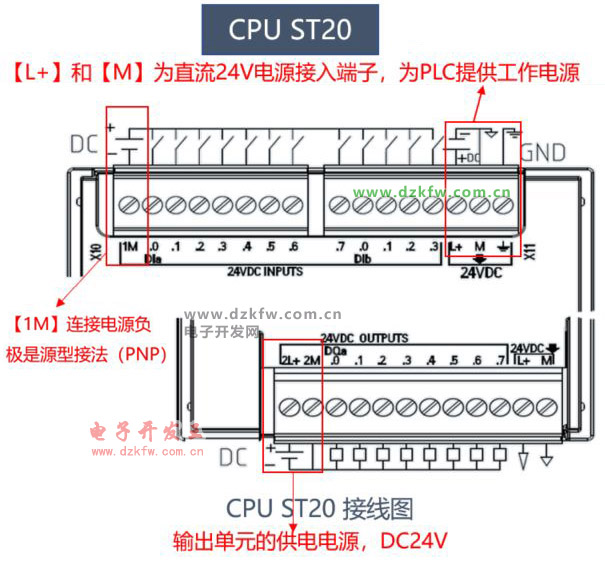

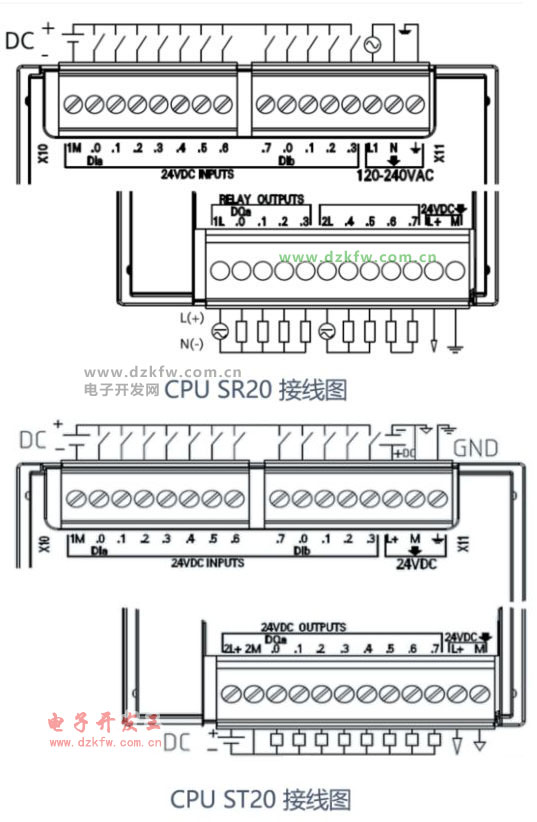

下面以 ST20 和 SR20 這兩款CPU模塊為例，來講解200 Smart 系列PLC的硬件接線！

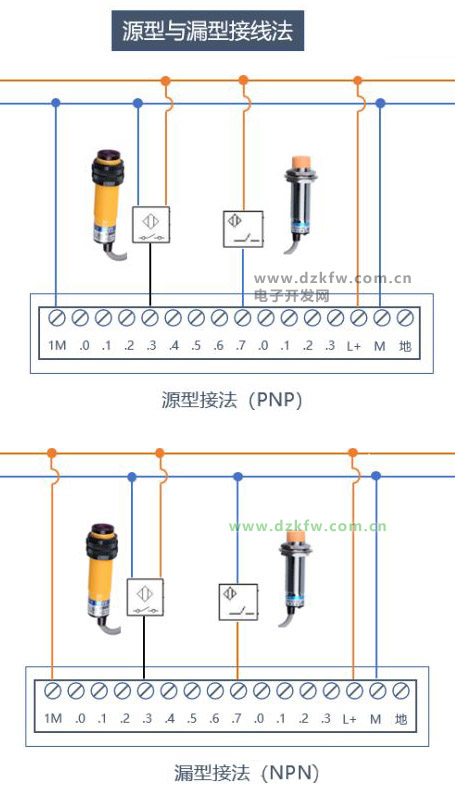

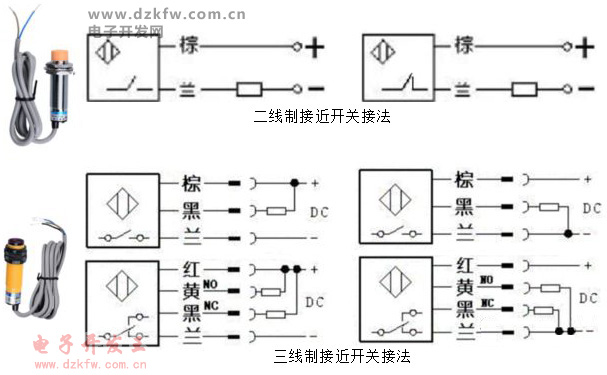

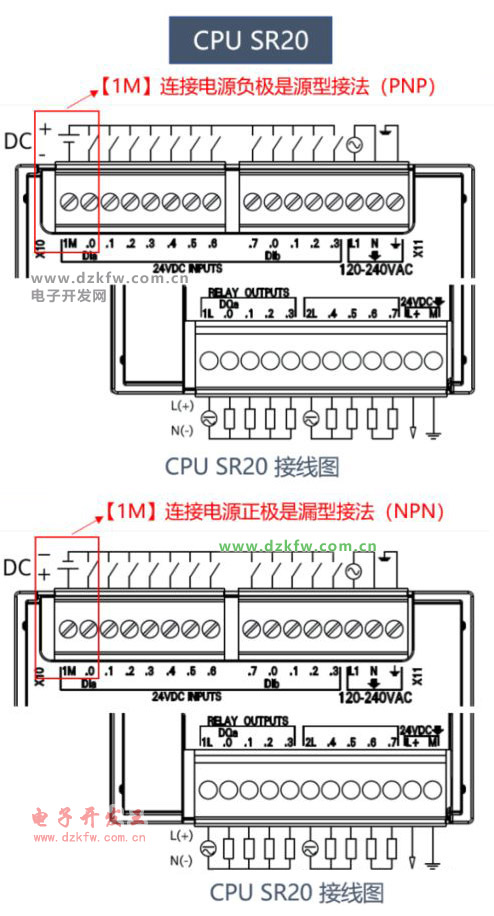

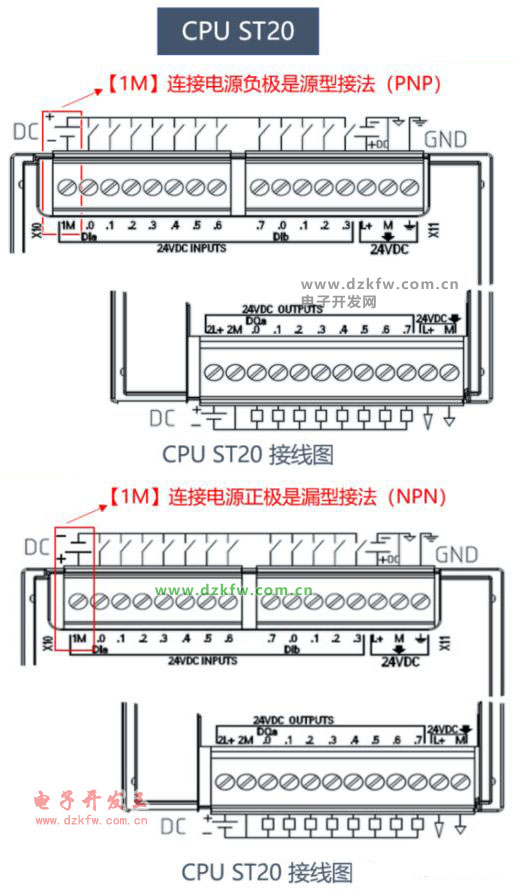

在許多自動化控制設備，如變頻器、控制器等，為了適應不同形式的有觸點信號輸入，常有源型邏輯與漏型邏輯切換功能。在此兩種不同的邏輯形式下，輸入信號的接線是不同的。
