來自西門子技術支持熱線的故事：S7-200plc中，如何將大于32767的整數轉換成正實數？
鈴~~~！電話響起------您好！歡迎您撥打西門子技術支持熱線。
客戶：我這邊是個S7-200的PLC系統，226 CN PLC 的port0口做modbus主站，讀取一個儀表的數據，數據能通信，但是讀過來的數據不對。
工程師：根據您的描述，那么應該已經通信上了，我們可以最后再排查程序問題。首先請檢查接線，引腳3是信號+，引腳8是信號-。

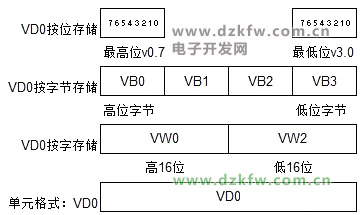

另外，請問有核實兩邊的數據存儲格式是否一致嗎？因?yàn)槲鏖T子plc的數據存儲格式是低位高字節，按照以VW0為例，就是高8位為VB0，低8位為VB1.如果儀表那邊是高位高字節，即：高8位為VB1，低8位為VB0.那么兩邊正好相反，即便通信上了，數據對不上是可能的。西門子的低位高字節數據存儲格式示意請參見：


客戶：好，我先去核實一下。= = = = = =
客戶：您好，modbus通信已經沒問題了。PLC這邊數據已經讀取進來，我想問下讀到的數應該是什么格式的。我這邊一個數65500，PLC這邊為什么是負數。
工程師：PLC在程序中監控和運算多是以有符號整數進行的，VW或者VD的最高位是符號位，如果對于Word來說，大于32767后數據為負。
通過modbus通信過來的數都是負數是嗎？剛才65500的數是多少？除了程序塊監控外，狀態表在線監控，數據格式選擇無符號后數據讀取是否正常。
客戶：哦，都是大數才為負數，應該是都大于32767的。狀態表里譬如VW100吧，無符號數是65500，有符號數是-35，數據格式選擇無符號的就正確。
工程師：數據存儲實際上都是按照二進制進行的，只是讀取它時的數據格式不同而已，您可以在狀態表中選擇無符號數。
客戶：不是啊，我就是要正數。關鍵是我把這個數轉換成實數后還帶著負號，我port 1口連了第三方的觸摸屏，觸摸屏上選擇的是實數連接，讀上來后屏那邊顯示的是負數，不行啊。
工程師：嗯~,請問您是怎么進行編程轉換的。
客戶：我就是先用I_DI，再DI_R。不行啊，大數就錯了，小數才不帶符號。
工程師：您先別著急，按照正常的編程方式，您的思路是正確的，可對于負數來說就不行了�？梢該Q種思路來考慮，對于word或者d-word的格式來說，數據的最高位是符號位。那么我們最開始轉換成雙字的時候，去掉符號就行了。
客戶：我也試過，讓這個數與16#7F相乘來去掉符號位，那就不對了，數就不對了。你這也不行啊
工程師：請先不要著急，我說的不是這個方法。在轉換成雙字的時候不要把最高位當作符號位，如下圖，先來了解符號位的定義：


通過I_DI的轉化，實際上是將VW0-VD0，可是如果將VW0直接放在VW2上，同時VW0清0，直接去讀取VD0是什么情況？原先VW0中的符號位，在VW2中，并不是VD0的最高位即符號位，在VD0里就是數據了。而與此同時，我們?nèi)サ袅素?fù)號是嗎。
舉例：VW0=65500（無符號整數），經過I_DI給VD10.

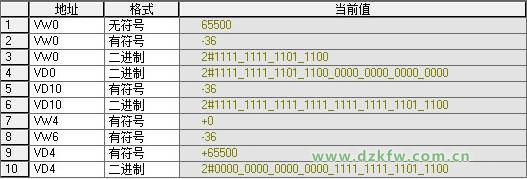

對比：VD0，雙字轉換后的VD10，和僅僅將VW0傳送給VW6后的VD4，這幾個數的比較，請參見下面的實驗結果：


客戶：我明白了，是我把問題想復雜了，原來簡單的傳送就可以解決問題了。
