西門子plc梯形圖實例 MOV指令數據傳送

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2022-08-29

有關西門子PLC中MOV指令的用法,在PLC程序中用MOV指令實現數據傳送,根據具體的需求寫出梯形圖程序、語句表程序,有需要的朋友參考下。

西門子plc梯形圖實例 MOV指令進行數據傳送

1、要求

已知VB10=18,VB20=30,VB21=33,VB32=98。將VB10,VB30,VB31,VB32中的數據分別送到AC1,VB200,VB201,VB202中。寫出梯形圖及語句表程序。

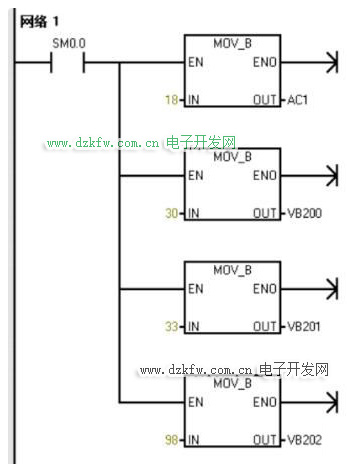

2、梯形圖

西門子plc梯形圖實例 MOV指令進行數據傳送

3、語句表

LD SM0.0

MOVB 18, AC1

MOVB 30, VB200

MOVB 33, VB201

MOVB 98, VB202



說明:AC是累加寄存器。AC可以存儲雙字,即32位數。
