觸發信號，設置時間，實際時間，輸出信號是定時器四個最基本的要素。它的實現過程是這樣的，當觸發信號接收到高電平信號后，按照設置時間開始計時，當前計時的時間我們可以在實際時間查看，當實際時間和設置時間相等時，輸出信號發出一個高電平，整個定時流程完成。IEC61131 是plc界的國際標準，在這個標準中，把定時器定義成了標準功能塊，而這個功能塊就是對這四個要素定義，看下圖

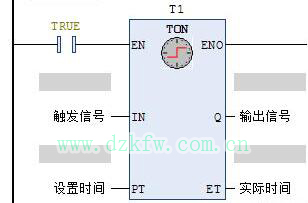

IEC61131標準定時器

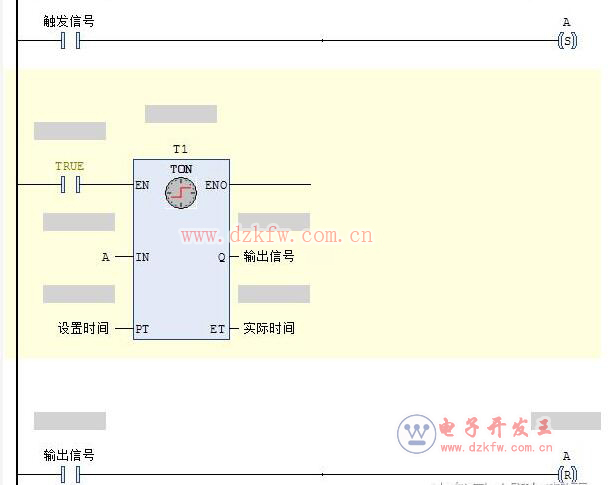

這是一個標準的定時器，使用定時器時，觸發信號必須一直存在，也就是高電平，如果設置時間還沒有到，觸發信號丟失，那么，定時器將會停止計時，所以，使用定時器一個最基本的套路就是使用置位復位指令,如下圖


先用觸發信號置位一個中間變量A，然后利用變量A 去觸發定時器，等定時器定時完成后，復位中間變量A。
以上所講述的是IEC61131標準的定時器，主要是歐美系PLC使用，而日系PLC則是使用 時基的概念，就是系統提供一系列標準時間的計時器，然后讓你去調用。比如三菱的T0~T199是100MS定時器，如果我們需要延時5S,就調用T0，然后把時間設置為50即可。而在IEC61131標準中，時間是要定義成TIME型變量的，關于時間型變量可以參考跟我學編程之PLC常用數據類型介紹（二）。這是日系和歐美系PLC在定時器上最大的不同


TIME型變量

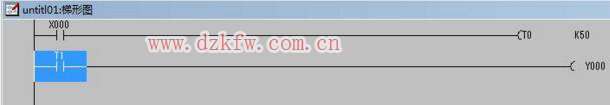

三菱plc定時器
雖然 日系和歐美系在定時器的應用上差別比較大，但是其實質和應用套路是一樣的，那就是在定時器工作過程中，觸發信號要一直存在。所以我反復強調，學習PLC 不是為了學習某個品牌，更不是為了學習某個軟件，而是學習其應用原理和基本套路，這樣才能舉一反三，融會貫通。只有掌握了套路，面對陌生的PLC，也能快速上手。否則，知其然不知其所以然，一出現自己沒有碰到的問題就會手忙腳亂，不知所措。
