表1 為雙整型數比較指令說明表。
表1 雙整型數比較指令說明表
|
參 數 |
數據類型 |
存儲器區域 |
說 明 |
|
方塊輸入 |
BOOL |
I、Q、M、L、D |
前一邏輯運算結果 |
|
方塊輸出 |
BOOL |
I、Q、M、L、D |
比較結果，只有在方塊輸入的RLO
=1時，方塊輸出才作進一步處理 |
|
IN1 |
DINT |
I、Q、M、L、D或常數 |
第1比較值 |
|
IN2 |
DINT |
I、Q、M、L、D或常數 |
第2比較值 |
2．指令功能說明
CMP?D（雙整型數比較）指令能與正常的觸點連接使用。它可以放置在正常觸點允許放置的任何位置。IN1和IN2根據所選擇的比較指令類型進行比較。
表2 為雙整型數比較指令對狀態位的影響。
表2 雙整型數比較指令對狀態位的影響
|
- |
BR |
CC1 |
CC0 |
OV |
OS |
OR |
STA |
RLO |
/FC |
|
寫狀態位 |
x |
x |
x |
0 |
- |
0 |
x |
x |
1 |
3．指令應用舉例（見圖2）
在圖2上，如果以下條件成立，則輸出Q4.0將置位：
1)方塊輸入I0.0和I0.1的信號狀態為“1”；
2) MD 0和MD 4的大于等于(>=)的比較結果為“真”( true)；
3)輸入I0.2的信號狀態為“1”。
在圖2上，如果以下條件成立，則輸出Q4.0將置位：
1)方塊輸入I0.0和I0.1的信號狀態為“1”；
2) MD 0和MD 4的大于等于(>=)的比較結果為“真”( true)；
3)輸入I0.2的信號狀態為“1”。

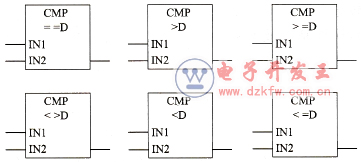

圖2 雙整型數比較指令應用舉例
