PLC中的源型和漏型你知道怎么區分嗎?

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2023-02-20

1、源型和漏型,一般針對晶體管型電路而言,可以直接理解為IO電路向外提供/流出電流(源或稱為source)或吸收/流入電流(漏或稱為sink)。對于DO來說,一般PNP型晶體管輸出為源型,輸出模塊內部已經接好電源,電流通過DO向外流出,不需要外接任何電源DO就可以直接驅動繼電器。西門子300/400系列或歐系PLC慣于使用這類輸出。日系、臺系和西門子200系列和大部分國產PLC一般采用漏型DO,即NPN型,需要外部接線上拉至24V電源,電流從外部繼電器等流向輸出模塊。

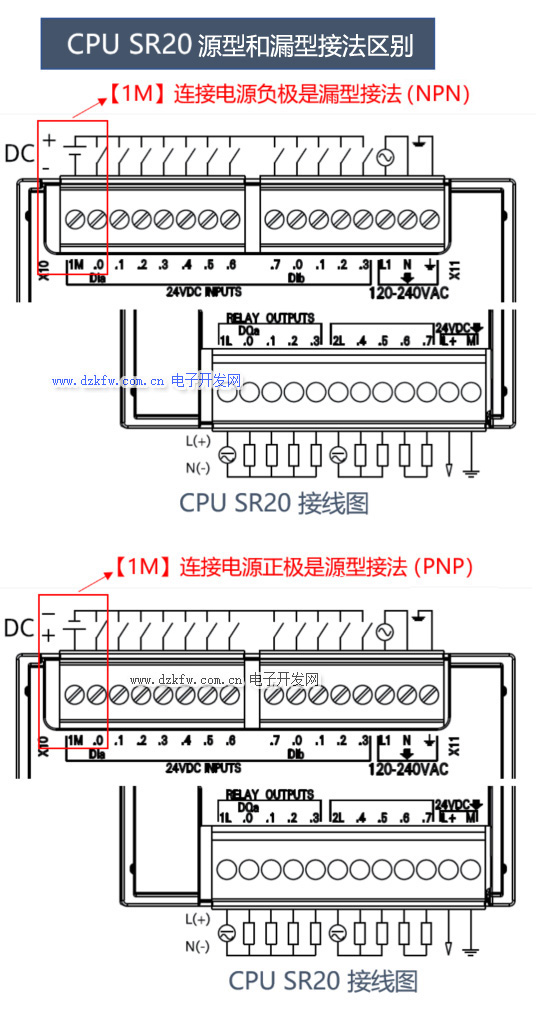

源型和漏型接法區別圖示

2、對于DI來講,道理是一樣的,即判斷電流是流出DI端子還是流入,來區分是源型還是漏型。一般來講,DI的公共COM端接24V,輸入0V有效,電流流向是從DI流出,此為源型。而COM接0V,24V有效,此時電流流入DI,此為漏型。

需要注意的是,一些日系的PLC(如三X),對DI輸入部分的理解,為“可以接入的輸出類型”。具體為:如果DI可以接入源型DO,此時該DI稱為“源型輸入”,反之稱為“漏型輸入”。

源型與漏型的DIDO,如果配對組合,可以直接接線使用。即DI(源)——DO(漏),或者DI(漏)——DO(源)。如果同性質的DI、DO互聯,一般需要增加上拉電阻等反極性措施。

西門子分源型(PNP)或漏型(NPN)。

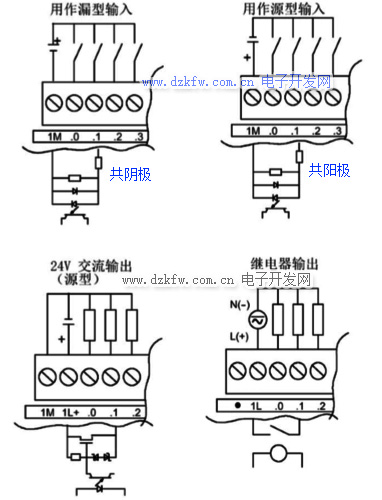

PLC中的源型和漏型區分圖解

1,漏型邏輯:當信號輸入端子流出電流時,信號變為ON,為漏型邏輯。

2,源型邏輯:當信號輸入端子流入電流時,信號變為ON,為源型邏輯。

以正電源為例:

當信號端子發出“ON”信號時,如果此時其電壓為低電平(0V),則為漏型邏輯;

當信號端子發出“ON”信號時,如果此時其電壓為高電平(PLC、變頻器等一般為24V),則為源型邏輯。

源型輸入就是高電平有效,意思是電流從輸入點流入,漏型輸入是低電平有效,意思是電流從輸入點流出。

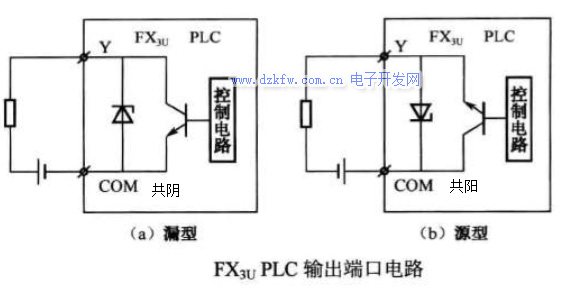

三菱現在的FX3U是可以選擇源型和漏型的。

三菱現在的FX3U是可以選擇源型和漏型

1、源型(source),電流是從端子流出來的,具PNP晶體管輸出特性;漏型(sink),電流是從端子流進去的,具NPN晶體管輸出特性。

2、s7-200plc既可接漏型,也可接源型,而300plc一般是源型,歐美一般是源型,輸入一般用pnp的開關,高電平輸入。而日韓好用漏型,一般使用npn型的開關也就是低電平輸入。

3、源型輸出是指輸出的是直流正極,漏型輸出是指輸出的是直流負極。所以西門子PLC輸出,既有源型又有漏型輸出,但一般是源型。4、三菱PLC,輸入既有源型又有漏型,但多為漏型。漏型輸入對應接的接近開關是NPN型PLC。
