三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。9013是一種NPN型小功率三極管，關于9013你知道多少呢？你知道9013的引腳圖怎么接嗎？

本文主要是關于9013三極管的引腳圖接法，并詳盡描述了三極管的開關電路。

三極管

三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。

什么是三極管 [1] 　（也稱晶體管）在中文含義里面只是對三個引腳的放大器件的統稱，我們常說的三極管，可能是 如圖所示的幾種器件。

可以看到，雖然都叫三極管，其實在英文里面的說法是千差萬別的，三極管這個詞匯其實也是中文特有的一個象形意義上的的詞匯。

電子三極管 Triode 這個是英漢字典里面“三極管”這個詞匯的唯一英文翻譯，這是和電子三極管最早出現有關系的，所以先入為主，也是真正意義上的三極管這個詞最初所指的物品。其余的那些被中文里叫做三極管的東西，實際翻譯的時候是絕對不可以翻譯成Triode的，否則就麻煩大咯，嚴謹?shù)卣f，在英文里面根本就沒有三個腳的管子這樣一個詞匯！

9013三極管

9013是一種NPN型小功率三極管。三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區。三極管的排列方式有PNP和NPN兩種。s9013 NPN三極管主要用途：作為音頻放大和收音機1W推挽輸出以及開關等 。

參數：結構 NPN

集電極-發射極電壓 25V

集電極-基極電壓 45V

發射極-基極電壓5V

集電極電流Ic Max 0.5A

耗散功率 0.625W

工作溫度 -55℃ ~ +150℃

特征頻率 150MHz

放大倍數 D64-91 E78-122 F96-135 G122-166 H144-220 I190-300

主要用途 放大電路。

9013三極管引腳圖怎么接

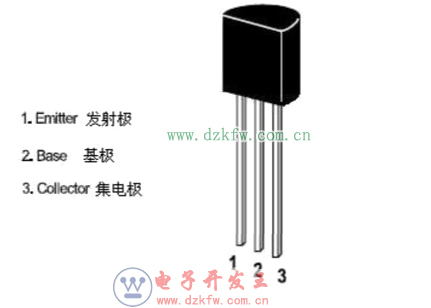

9013三極管引腳圖

9013三極管引腳參數

最大耗散功率(PCM)：0.625W 

最大集電極電流(ICM)：0.5A 

集電極-發射極擊穿電壓(VCEO)：25V 

集電極-基極擊穿電壓(VCBO)：45V 

發射極-基極擊穿電壓(VEBO)：5V 

集電極-發射極飽和壓降(VCE)：0.6V 

特怔頻率：150MHZ 

放大倍數：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300

9013三極管管腳識別

(a) 判定基極。用萬用表R×100或R×1k擋測量管子三個電極中每兩個極之間的正、反向電阻值。當用第一根表筆接某一電極，而第二表筆先后接觸另外兩個電極均測得低阻值時，則第一根表筆所接的那個電極即為基極b。這時，要注意萬用表表筆的極性，如果紅表筆接的是基極b。黑表筆分別接在其他兩極時，測得的阻值都較小，則可判定被測管子為PNP型三極管;如果黑表筆接的是基極b，紅表筆分別接觸其他兩極時，測得的阻值較小，則被測三極管為NPN型管如9013，9014,9018。

(b) 判定三極管集電極c和發射極e。(以PNP型三極管為例)將萬用表置于R×100或R×1K擋，紅表筆基極b，用黑表筆分別接觸另外兩個管腳時，所測得的兩個電阻值會是一個大一些，一個小一些。在阻值小的一次測量中，黑表筆所接管腳為集電極;在阻值較大的一次測量中，黑表筆所接管腳為發射極。

9013 - NPN型三極管解析

一、9013 - NPN型三極管結構 

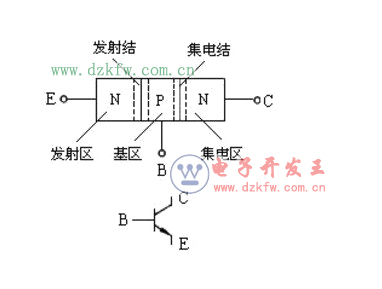

NPN型三極管由兩塊Ｎ型和一塊Ｐ型半導體構成，如圖所示，P型半導體在中間，兩塊N型半導體在兩側，各半導體所引出的電極見圖中所示。在Ｐ型和Ｎ型半導體的交界面形成兩個PN結，形成三個區，中間部分成為基區，相連電極成為基極，用b表示，兩側分別是發射區和集電區，相連電極分別為發射極和集電極。在基極與集電極之間的PN結稱為集電結，在基極與發射極之間的PN結稱為發射結。

9013是一種最常用的普通三極管。它是一種低電壓，大電流，小信號的NPN型硅三極管          

主要特性 ：  

•  集電極電流Ic：Max 500mA      

•  集電極-基極電壓Vcbo：40V     

•  工作溫度：-55℃ to +150℃     

•  功率（W）：0.625      

•  fT（MHZ）：-。         

•  hFE ：64 ～ 202      

•  和9012（PNP）相對               

主要用途：   

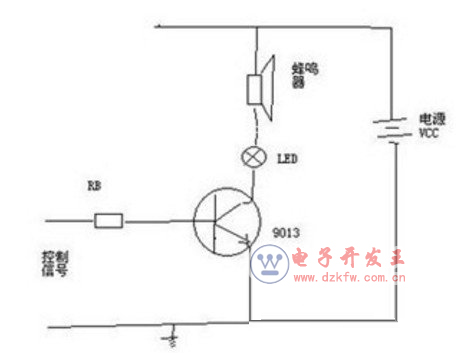

• 開關應用           

• 射頻放大          

• 低噪聲放大管

三極管開關電路工作原理解析

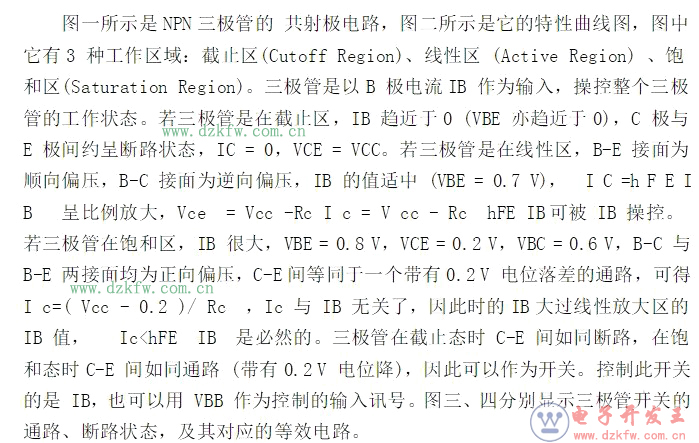

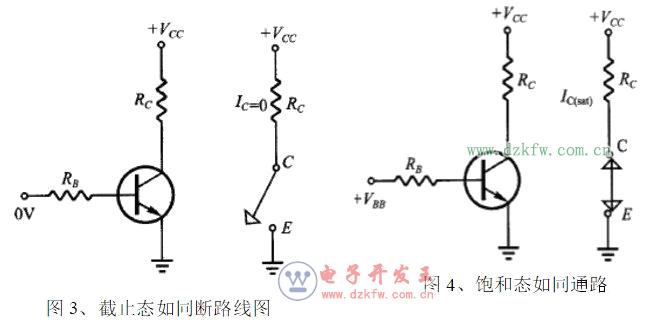

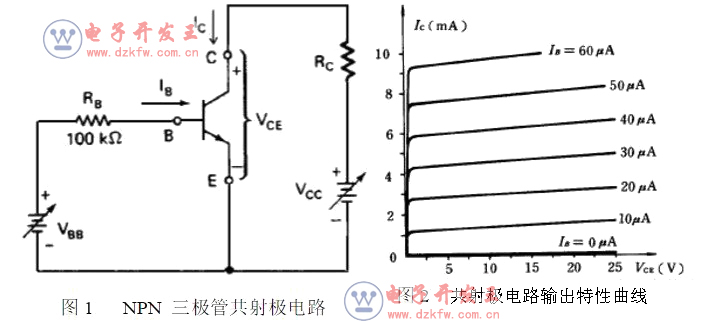

三極管的開關作用

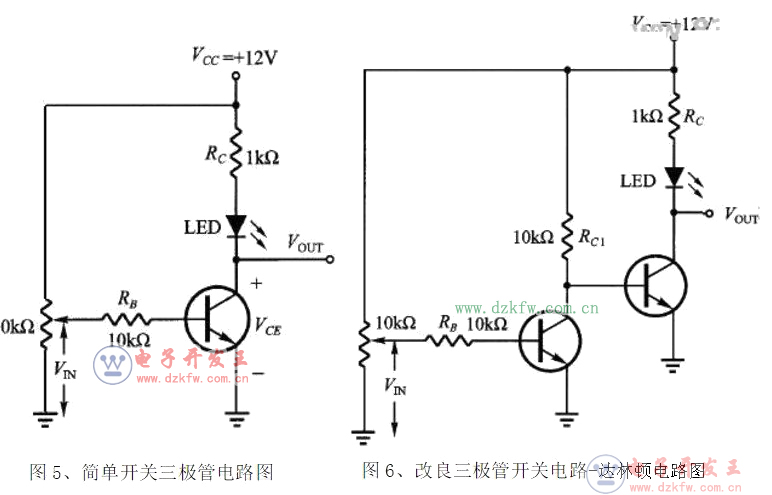

簡單三極管開關：電路如圖5，電阻RC是LED限流用電阻，以防止電壓過高燒壞LED（發光二極管），將輸入信號 VIN 從0 調到最大 (等分為約20 個間隔)，觀察并記錄對的 VOUT 以及LED 的亮度。當三極管開關為斷路時，VOUT =VCC =12 V，LED 不亮。當三極管開關通路時，VOUT  = 0.2V ，LED 會亮。改良三極管開關：因?yàn)槿龢O管由截止區過度到飽和區需經過線性區，開關的效果不會有明確的界線。為使三極管開關的效果明確，可串接兩三極管，電路如圖六。同樣將輸入信號 VIN 從0 調到最大 (等分為約20 個間隔)，觀察并記錄對應的VOUT 以及LED 的亮度。

結語

關于9013三極管的相關介紹就介紹到這了，希望本文能對你有所幫助。
