集成電路在電路圖中都有明確的標注，并且分別標注了集成電路引腳的外圍電路中的電子元器件及引腳的電壓值(除集成電路引腳的空腳外，空腳只是畫出來騰空而已)。 這里只需要了解集成電路引腳的一些排列方式方法，就可以在電路板上清楚的判斷、識別集成電路的引腳的號，按照電路圖中的標注的集成電路引腳的號來對號入座。

集成電路按功能或結構的不同，它可以分為模擬IC和數字IC。模擬IC主要用來產生放大和處理各種模擬信號(模擬信號指信號的幅度隨時間作周期性變化的信號)。數字IC主要用來處理放大各種數字信號(數字信號指信號的幅度與時間離散值為等幅)。

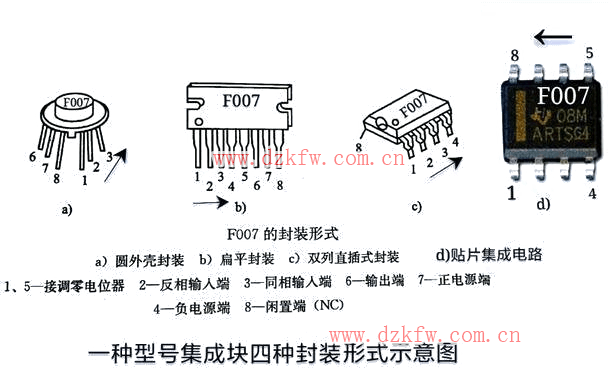

集成電路種類繁多，學問相當深不可測。這里只是簡單的說一說。集成電路有小規模IC、中規模IC、大規模IC、超大規模IC。 下面本人就常用的集成電路雙運放IC來說一下。請看下圖所示。


上圖是一個同規格同型號的集成運算放大器的實物圖，從它的圖片中可以了解集成電路有四種封裝形式。1、圓形金屬殼封裝，2、扁平塑料封裝，3、雙列直插式封裝，4、貼片式雙列封裝。

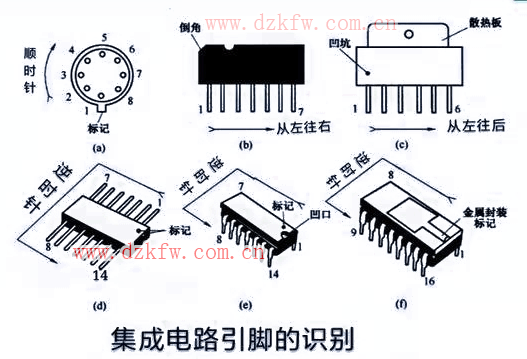

下圖是集成電路引腳的識別的圖片。


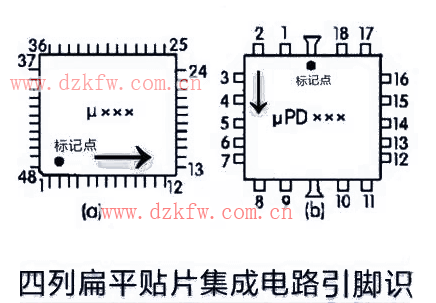

在電路板上對于圓形封裝的集成電路，在它的金屬凸起位置開始，沿順時針方向依次為1~2~3~……如上圖所示。單列直插式見圖所示，它有一個側角，側角下就是1腳，從左往右依次數腳即可。雙列直插式，它有一個凹點為記號，凹點對應下的腳為1，依次往后數數即可。對于貼片式的集成塊，它只是體積小一些，都有標記開始點，從標記點依次往后面排隊數即可。
