74HC244
74HC244芯片是8路三態緩沖驅動器，內部共有兩個四位三態緩沖器，使用時可分別以1G和2G作為它們的選通工作信號。 當1G和2G都為低電平時，輸出端Y和輸入端A狀態相同；當1G和2G都為高電平時，輸出呈高阻態。 緩沖類型:非反相

電源電壓范圍:2V to 6V

封裝類型:SOIC

針腳數:20

工作溫度范圍:-40°C to +125°C

封裝類型:SOIC

器件標號:74

工作溫度最低:-40°C

工作溫度最高:125°C

電源電壓:5V

電源電壓最大:6V

電源電壓最小:2V

芯片標號:74HC244

表面安裝器件:表面安裝

輸入數:1

邏輯功能號:244

邏輯芯片功能:八緩沖/線路驅動器(三態)

邏輯芯片基本號:74244

邏輯芯片系列:HC

門電路數:8

74HC244 是一款常見的驅動信號芯片，常用于各種單片機mcu系統中，單片機io口輸出的電流很小而244芯片就是用來放大電流，他是具有三態輸出的八路緩沖器和線路驅動器，他與74HC245的唯一區別是 74HC244是單向的，數據只能從A端流向Y端，而74HC245則是雙向的。他們的驅動能力相同。

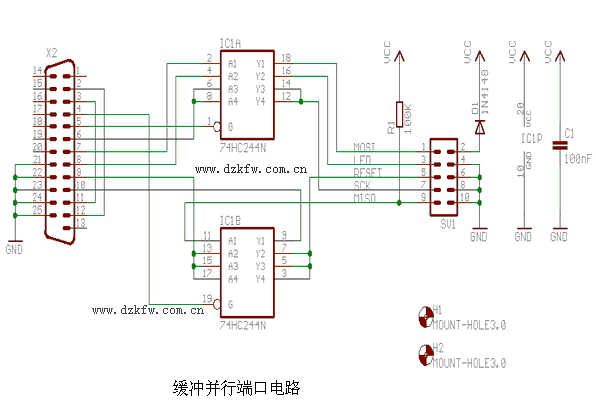

74HC244也常常用于隔離，比如單片機和并口等設備直連理論上可以直接用單片機的幾根I/O口接并口線，但如果電路板沒做好，可能會連帶把計算機并口燒壞，所以要加個74HC244芯片隔離一下
74HC244 是CMOS電路，74ls244 是雙極晶體管型電路，二者的特性差別很大，LS器件是淘汰型，盡量不要選用。
74HC240，74HC241，74HC244為同一系列的產品，他們的區別很小在引腳及其功能方面下面的中文資料中都有詳細的說明.

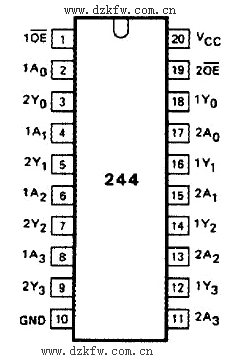

74HC244管腳圖

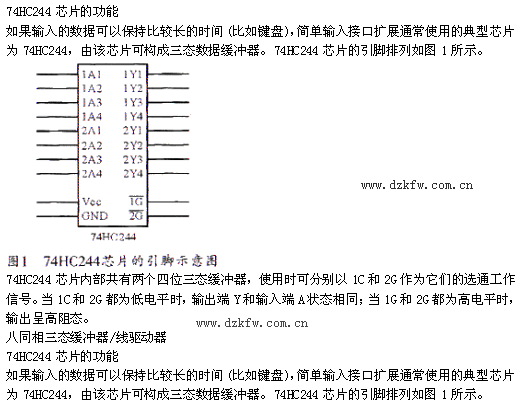

下面介紹74HC244的功能：

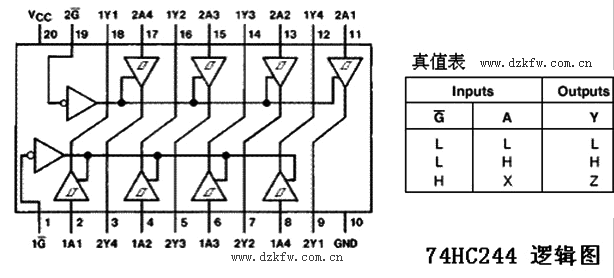

74HC244邏輯圖和真值表

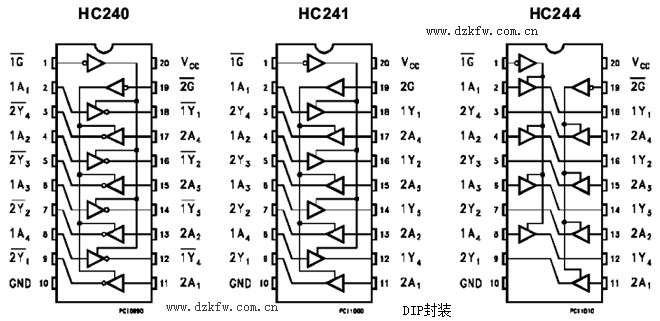

   dip封裝的74hc244引腳圖

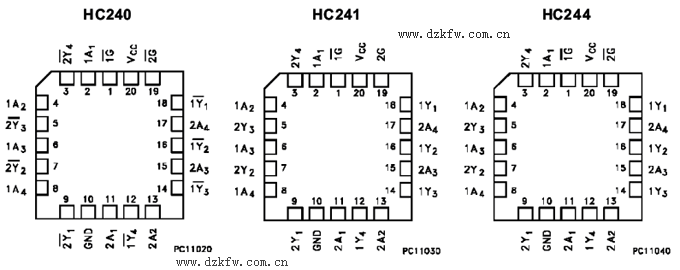

貼片74hc244引腳圖
